Поиск пластиковых труб под землёй
Локатор водопроводных труб RD500 - недорогой и эффективный прибор для обнаружения заглубленных пластиковых, бетонных и других неметаллических труб. Система является автономной и портативной, не требующей внешних источников питания. Локатор RD500 может поставляться в различных сочетаниях дополнительного оборудования, в зависимости от поставленной задачи и предельного уровня рабочего давления.
Принцип действия трассоискателя пластиковых коммуникаций

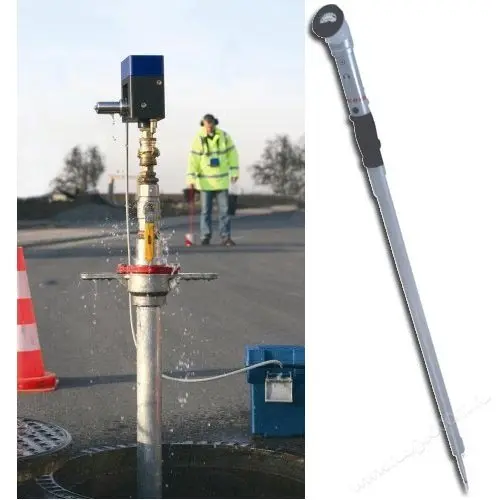

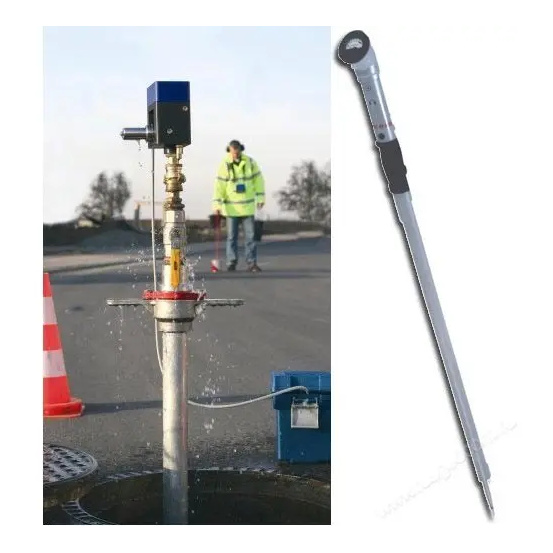

Реализуя запатентованную технологию, передатчик TransOnde позволяет создать неразрушающую материал трубы волну давления, прохождение которой затем может прослеживаться на расстоянии до 152,5 м. Генератор волны давления TransOnde позволяет быстро ввести волну давления через пожарный гидрант, головку разбрызгивателя системы пожаротушения, патрубки измерителя расхода воды или специальный отвод в трубе. Приемник RD500 позволяет определить точное месторасположение водопроводной, канализационной пластиковой или бетонной трубы с помощью звуковой и визуальной индикации.

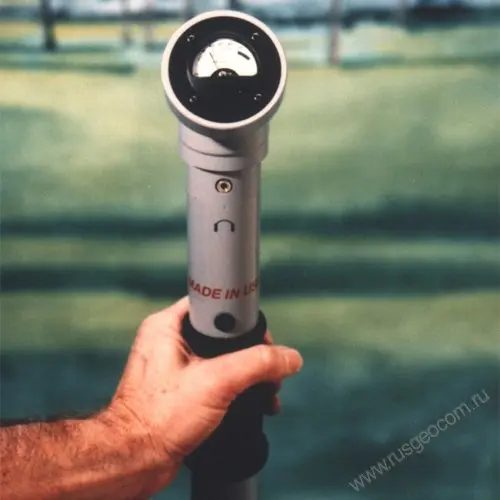

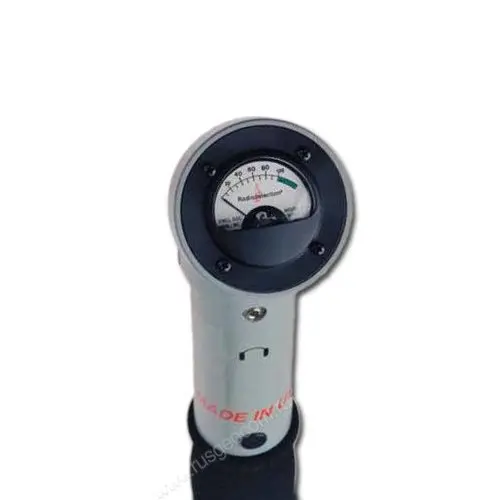

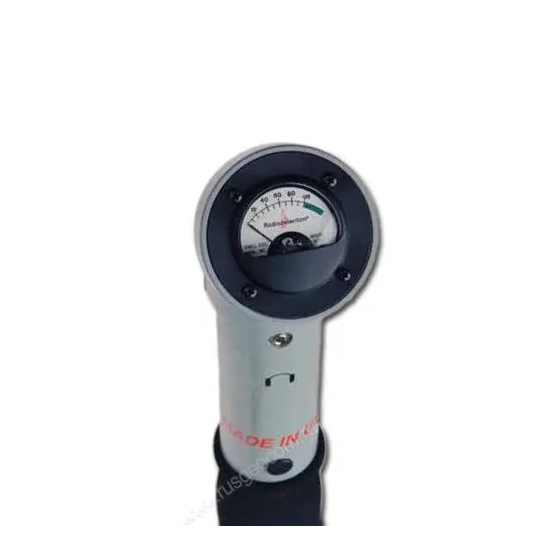

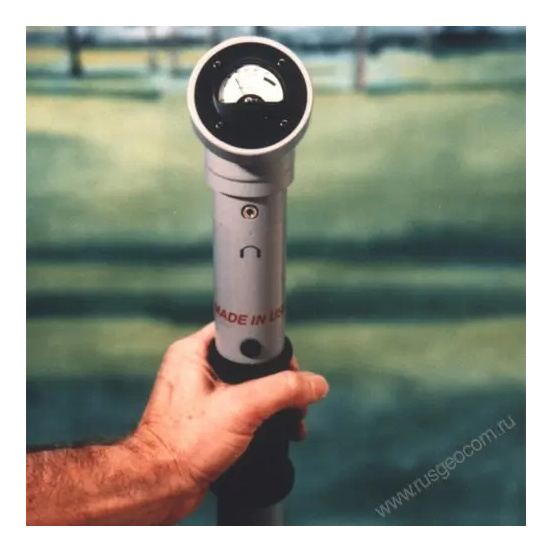

Питание приемника осуществляется от батареи напряжением 9 В. Приемник обеспечивает получение информации о точном расположении объекта, используя стрелочный индикатор и наушники. Простая регулировка усиления позволяет настраивать чувствительность приемника для локации магистральных и местных линий.
Характеристики локатора
RD500 дает лучшие результаты при поиске отдельных труб в траве, почве или под дорожным покрытием. При давлении от 2 до 5 бар и достаточной скорости потока, приемник отслеживает трубу на расстояние до 150 метров. Лучше всего работает при значениях давления трубы в диапазоне от 3 до 7 бар; максимальное давление 10 бар.
Точность локации равна 25% глубины, при глубине залегания трубы до 2 метров. Она может понижаться при работе с трубами залегающими под дорожным покрытием или бетоном. Волна давления с передатчика TransOnde рассеивается и показатели пика принимаются с большей площади на поверхности.
Диапазон локации может понизиться в местах, где труба проходит через дерево или соединяется с трубой большего размера - здесь сигнал передатчика TransOnde разделяется или ослабляется.
