Трассоискатель Радио-Сервис Сталкер 75-14

Наличие по запросу

Цена по запросу

Оформить заказ

Чувствительность, приведенная ко входу приемника при отношении сигнал шум 6 дБ, мкВ:

Фиксированные частоты*, Гц:

Время непрерывной работы от Li-Ion аккумуляторов:

: 275x250x180

Динамический диапазон входных сигналов, дБ:

Пользовательские частоты для работы с приемниками других производителей:

Масса, не более:

По уровню минус 3 дБ:

Максимальная выходная мощность и ток:

Масса нетто:

По уровню минус 60 дБ:

Вес со встроенными аккумуляторами, не более:

Пассивные частоты:

Ослабление сигнала переменного тока частотой 50 Гц, дБ:

Нетто (масса прибора):

Активные частоты:

Определение глубины залегания трассы, м:

Масса брутто:

Пассивные частоты, Гц: 50 (POWER), 100, 300, 550, 1450 "РАДИО", "Эфир"

Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт: от 10 до 75

Время непрерывной работы от встроенных Li-ion аккумуляторов не менее, ч:

Активные частоты, Гц: 273, 526, 1024,8928

Диапазон напряжений питания от источника постоянного тока, В:

Время непрерывной работы от встроенных Li-ion аккумуляторов, не менее:

Полоса пропускания для режима "РАДИО": от 10 кГц до 36 кГц

Полоса пропускания для режима "Эфир": от 48 Гц до 10 кГц

Сила тока, потребляемая от источника постоянного тока, А:

Диапазон регулировки выходной мощности на нагрузке:

Габаритные размеры, не более:

Погрешность показаний глубины залегания трассы, %,:

Погрешность показаний глубины залегания трассы, %, не более: 5

Чувствительность, приведенная к току, протекающему на расстоянии 1 метр при отношении сигнал шум 6 дБ, мкА:

Масса, кг, не более: 8,5

Диапазон рабочих частот при работе без генератора:

Диаметр маркера:

Диапазон рабочих температур, °С: от -30 до +55

Определение глубины залегания коммуникации:

Серия 1400-XR-iD (шаровые), все маркеры, кроме электроснабжения:

Степень защиты:

Определение тока рабочей частоты в коммуникации:

Предел допускаемой погрешности определения планового положения оси одиночной коммуникации на глубине залегания 2 м, не более:

Электроснабжение:

: 10 000 точек

Значения рабочей температуры:

Серия 1200-XR-iD (полноразмерные):

Полоса пропускания для режима "эфир":

Частоты для работы с генераторами других производителе:

Погрешность определения глубины залегания маркера, не более:

Активные частоты, Гц	273, 526, 1024,8928, 32768
Пассивные частоты, Гц	50 (POWER), 100, 300, 550, 1450 "РАДИО", "Эфир"
Полоса пропускания для режима "РАДИО"	от 10 кГц до 36 кГц
Полоса пропускания для режима "Эфир"	от 48 Гц до 10 кГц
Погрешность показаний глубины залегания трассы, %, не более	5
Память	10 000 точек
Габаритные размеры, мм, не более	700x300x140
Масса, кг, не более	1,7
Диапазон рабочих температур, °С	от -20 до +55

Описание

Трассоискатель Сталкер 75-14 от Радио-Сервис служит для определения конфигурации подземных коммуникаций и трасс, с отслеживанием их места прохождения в плане и по глубине, а также выявления повреждений изоляции кабелей и трубопроводов. Данный поисковый комплект особо востребован при отслеживании глубоко проходящих коммуникаций, с заглублением до 10 м, и на линиях значительной протяженности, на удалении до 10 км от точки подключения генератора.

Особенности трассоискателя Сталкер 75-14:

Схематическое отображение коммуникаций на дисплее приемника с помощью функции "Компас".
Для работ с газовыми трубопроводами отдельно выделены частоты ЭХЗ для работы без генератора.
Автоматическое отображение глубины и силы тока даже в пассивных режимах.
Наличие четырех рабочих частот и регулируемая выходная мощность генератора ГТ-75 от 10 до 75 Вт.

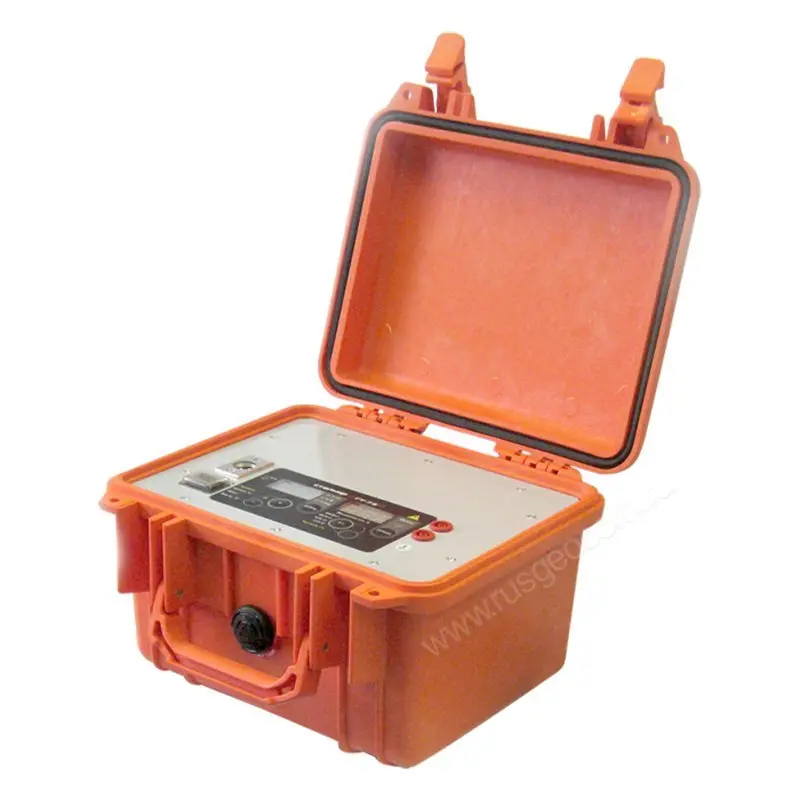

Мощный генератор. Входящий в комплекс трассопоисковый Сталкер 75-14 генератор ГТ-75 выдает синусоидальный регулируемый сигнал, с максимальным напряжением 250 В и силой тока до 12 А. Установив генератор в точке наружного доступа к кабелю или трубопроводу, например, в смотровом колодце, вы можете выполнять трассировку коммуникаций или поиск повреждений. Для работы с низковольтными коммуникационными линиями предусмотрен режим принудительного ограничения выходного напряжения.

Двухчастотный режим. Для отслеживания конкретной линии, трассоискатель Сталкер 75-14 может работать в двухчастотном режиме. При этом приемник выполняет поиск по направлению тока: отслеживаемая линия отображается как коммуникация с "прямым током", а все остальные – с "обратным током". Это обеспечивает однозначную идентификацию выбранного трубопровода или кабеля при наличии поблизости других коммуникаций.

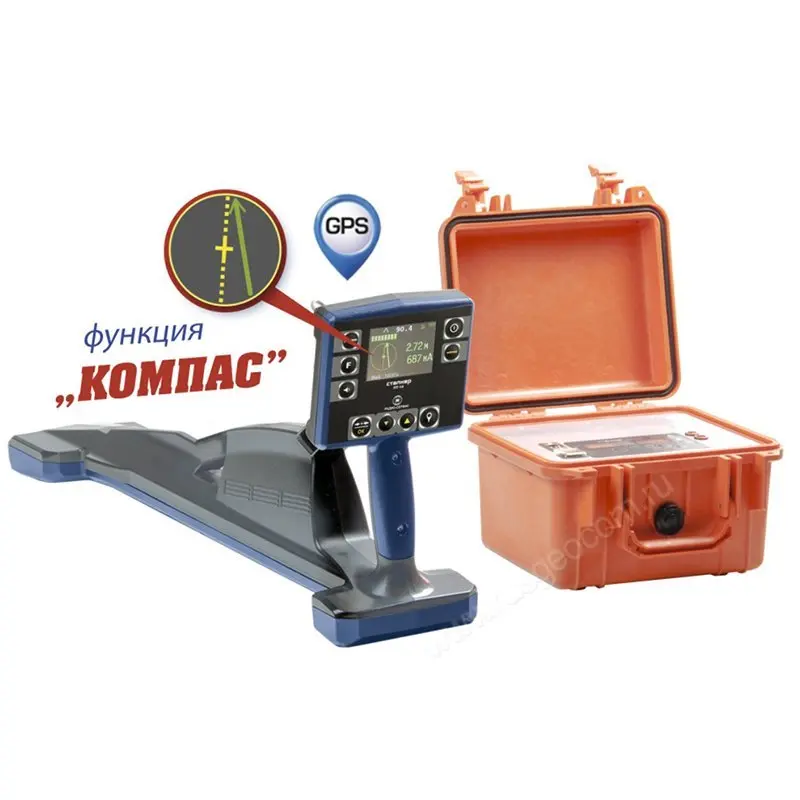

Функция КОМПАС. Для обеспечения высокой наглядности поисковых работ трассоискатель Сталкер 75-14 может отображать на графическом дисплее линию прохождения отслеживаемой трассы относительно положения приемника. Совмещая ось приемника с указателем положения трассы, вы сможете точно отследить все повороты и изгибы коммуникации, даже не имея достаточного опыта в проведении поисковых работ.

Поддержка GPS трекинга. При использовании внешнего GPS модуля, подключаемого к приемнику по Bluetooth-каналу, трассоискатель Сталкер 75-14 фиксирует координаты трассы и пройденное расстояние, записывая информацию в трек. После импорта данных на ПК, вы можете отмечать положение трассы на картах, накладывая на них линию трека.

Купить трассоискатель Сталкер 75-14 от Радио-Сервис, а также получить консультацию специалистов по особенностям его применения вы можете как непосредственно в нашем магазине, так и удалённо – по телефону или при посещении сайта, через форму обратной связи или в чате с онлайн-консультантом.
