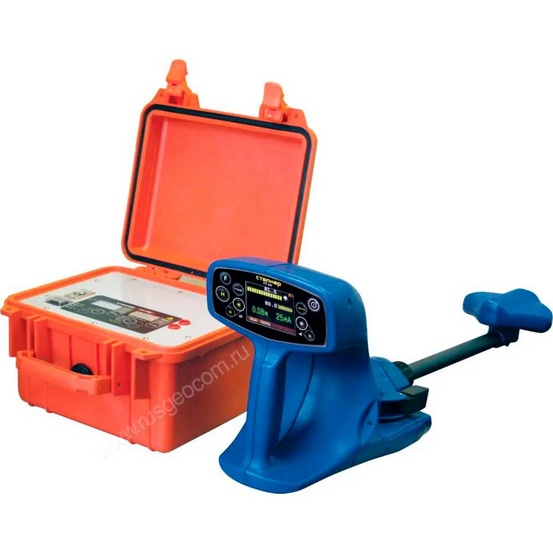

Трассоискатель Радио-Сервис Сталкер 75-04

Наличие по запросу

Цена по запросу

Оформить заказ

: 275х250х180 мм

Чувствительность, приведенная ко входу приемника при отношении сигнал шум 6 дБ, мкВ:

Время непрерывной работы от Li-Ion аккумуляторов:

Масса, не более: 2.3 кг

Динамический диапазон входных сигналов, дБ:

По уровню минус 3 дБ:

По уровню минус 60 дБ:

Ослабление сигнала переменного тока частотой 50 Гц, дБ:

Пассивные частоты, Гц: 50, 550, 1450, 100, 300

Определение глубины залегания трассы, м:

Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт: от 10 до 75

Диапазон напряжений питания от источника постоянного тока, В:

Сила тока, потребляемая от источника постоянного тока, А: не более 10

Габаритные размеры, не более: 675х245х170 мм

Погрешность показаний глубины залегания трассы, %, не более: 5

Чувствительность, приведенная к току, протекающему на расстоянии 1 метр при отношении сигнал шум 6 дБ, мкА:

Диапазон рабочих температур, °С: от -30 до +55

Диаметр маркера:

Степень защиты:

Серия 1400-XR-iD (шаровые), все маркеры, кроме электроснабжения:

Электроснабжение:

Рабочие частоты, Гц: 273, 526, 1024, 8928

Серия 1200-XR-iD (полноразмерные):

Полоса пропускания для режима "эфир":

Погрешность определения глубины залегания маркера, не более:

Технические характеристики приёмника ПТ-04
Рабочие частоты, Гц	273, 526, 1024, 8928
Пассивные частоты, Гц	50, 550, 1450, 100, 300
Ширина полосы пропускания для режимов с рабочей частотой 50, 273, 526, 1024 и 8928 Гц, не более, Гц
По уровню минус 3 дБ	9
По уровню минус 60 дБ	24
Полоса пропускания для режима "эфир"	от 48 Гц до 14 кГц
Чувствительность, приведенная ко входу приемника при отношении сигнал шум 6 дБ, мкВ	0,5
Динамический диапазон входных сигналов, дБ	120
Ослабление сигнала переменного тока частотой 50 Гц, дБ	80
Определение глубины залегания трассы, м	до 10
Погрешность показаний глубины залегания трассы, %, не более	5
Диапазон рабочих температур, °С	от -30 до +55
Габаритные размеры, не более	675х245х170 мм
Масса, не более	2.3 кг
Технические характеристики генератора ГТ-75
Рабочие частоты*, Гц	273, 526, 1024, 8928
Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт	от 10 до 75
Диапазон напряжений питания от источника постоянного тока, В	от 10,5 до 14
Сила тока, потребляемая от источника постоянного тока, А	не более 10
Диапазон рабочих температур, °С	от -30 до +55
Габаритные размеры, мм, не более	275х250х180 мм

Описание

Трассоискатель Сталкер 75-04, позволяющий выявлять скрытые в грунте токопроводящие коммуникации по собственному или наведенному электромагнитному полю, является необходимым инструментом для специалистов коммунальных служб, предприятий энергетического и нефтегазового комплекса, строителей и т.п. Комплект включает в себя генератор ГТ-75, обеспечивающий подачу синусоидального сигнала фиксированной частоты в линию, подлежащую трассировке, и приемник ПТ-04, с помощью которого определяется плановая конфигурация трассы и глубина ее залегания.

Особенности

Высокая мощность генератора дает возможность с помощью трассоискателя Сталкер 75 04 выполнять трассировку на большом удалении от места подключения к коммуникации.
Внутренняя память приемника ПТ-04 позволяет документировать поисковый процесс, сохраняя треки для последующей обработки, анализа и составления отчетов на ПК.
Встроенный в приемник модуль Bluetooth может использоваться для обмена данными с опциональным GPS-приемником, обеспечивая координатную привязку отслеживаемых трасс, а также для передачи сохраненных результатов на компьютер в беспроводном режиме, для чего в состав комплекта включен соответствующий USB-адаптер.

Преимущества

Возможность контроля силы тока в коммуникации и его направления упрощает отслеживание конкретной линии, а поддержка широкого набора рабочих частот позволяет эффективно вести поиск в разных условиях, с генератором или без него.

Благодаря высокой эффективности комплект трассоискатель Сталкер 75-04 можно использовать как для обследования территорий на предмет отсутствия коммуникаций перед выполнением земляных работ, так и для отслеживания конкретной трассы. Генератор ГТ-75 может подключаться к трубопроводу или кабельной линии контактным либо бесконтактным методом. При отсутствии доступа к линии предусмотрена возможность подачи сигнала в трассу с помощью внутренней антенны или подключаемой передающей рамки.

Разборная конструкция приемника ПТ-04 упрощает транспортирование и хранение комплекта трассоискателя. Благодаря широкому диапазону рабочих температур устройство можно эксплуатировать и в жару, и в 30-градусный мороз. Для расширения базовой функциональности прибора предусмотрена возможность использования подключаемых аксессуаров. Сменные датчики, в зависимости от типа, регистрируют напряжение при растекании тока по грунту, обеспечивая локализацию повреждений изоляции трассы, либо отслеживают изменения сигнала, выявляя обрывы и замыкание жил между собой или на броню.

Купить трассоискатель Радио-Сервис Сталкер 75-04, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
