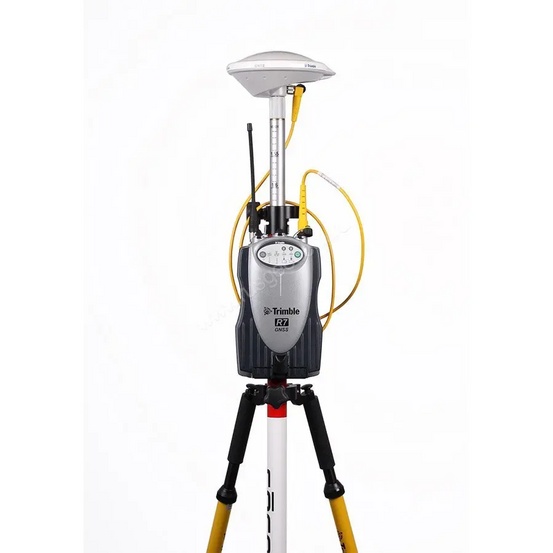

GNSS приёмник Trimble R7 GNSS RTK Rover, 1 встроенный радиомодуль 430-450 MHz

Наличие по запросу

Цена по запросу

Оформить заказ

Влагозащищённость: 100%, конденсированная

Входы маркеров событий: 2

Измерения: Технология Trimble R-Track Усовершенствованный чип ГHCC Trimble Maxwell Custom Survey Высокоточный множественный коррелятор измерений ГНСС-псевдодальностей Нефильтрованные и несглаженные измерения псевдодальностей для снижения уровня шума и ошибок многолучевости, уменьшения временной области корреляции и лучших динамических характеристик Очень низкий шум измерений фазы несущих частот ГНСС с точностью менее 1 мм в полосе 1 Гц Соотношение сигнал-шум в дБ-Гц Испытанная технология Trimble для отслеживания спутников на малых углах возвышения 72 канала (GPS: L1 С/А код, L2C, полный цикл фазы несущих L1/L2/L5 1 , ГЛОНАСС: L1 С/А код, L1 Р код, L2 Р код, полный цикл фазы несущих L1/L2); 4 канала SBAS: WAAS/EGNOS.

Поддержка: Поддержка внешних сотовых GSM/GPRS/CDPD модемов для работы в сетях RTK и VRS

Внешние устройства связи для приема поправок:

: 1,5 кг (с батареями) менее 4,0 кг (с RTK-ровером в сборе, включая батарею, контроллер, кронштейн и веху)

Время инициализации: обычно <8 секунд 3

Время работы от внутренней батареи 8 с модемом 450 МГц только на прием:

: 4,0 Вт сам приемник (отслеживание и запись данных) 4,4 Вт со встроенным радиомодемом (без приема CMR) 5,9 Вт (отслеживание спутников, запись с частотой 1 Гц, Bluetooth7 включен, с внешней антенной и в точном RTK режиме);

Надежность инициализации: обычно >99,9% 4

Последовательное соединение:

Время работы от внутренней батареи 8 с модемом 450 МГц на прием и передачу (0,5 Вт):

Мощность передачи:

Сотовый модем:

Время работы от внутренней батареи 8 с сотовым модемом:

Вход внешнего питания: 11 - 28 В постоянного тока с защитой от перенапряжения на порт 1 (7-контактный Lemo);

Ввод и вывод: 16 сообщений NMEA. Вывод GSOF и RT17

Дальность 9:

: обычно <5 м (3 СКО) (SBAS 2 ) ±2·(3,0 + 0,1·10 -6 ·D) (Высокоточная статика в плане) 2 ±2·(3,5 + 0,4·10 -6 ·D) (Высокоточная статика по высоте) 2 ±2·(3,0 + 0,5·10 -6 ·D) (Статическая и быстростатическая GNSS-съемка в плане) 2 ±2·(5,0 + 0,5·10 -6 ·D) (Статическая и быстростатическая GNSS-съемка по высоте) 2 ±2·(8,0 + 1,0·10 -6 ·D) (Кинематика в плане) 4 ±2·(15,0 + 1,0·10 -6 ·D) (Кинематика по высоте) 4 ±2·(8,0 + 0,5·10 -6 ·D) (Сетевое RTK-решение в плане) 4 ±2·(15,0 + 0,5·10 -6 ·D) (Сетевое RTK-решение по высоте) 4 ±2·(250,0 + 1,0·10 -6 ·D) (Дифференциальное позиционирование по коду в плане) 2 ±2·(500,0 + 1,0·10 -6 ·D) (Дифференциальное позиционирование по коду по высоте) 2

Запись данных: Запись данных на карту памяти CompactFlash емкостью 256 Мб с интервалом 15 сек: на 4600 часов данных сырых измерений GPS + ГЛОНАСС по 13 спутникам в среднем; на 8900 часов данных сырых наблюдений GPS по 8 спутникам в среднем

Порт беспроводной связи:

Период работы без подзарядки батареи: более 10 часов в режиме постобработки

Дополнительно интегрированный и герметичный встроенный УКВ-радиомодем:

Радиомодем:

: FCC Часть 15С (2,4 ГГц), соответствие требованиям FCC Часть15В (устройства Класса В); сертификаты IC RSS-210 и RSS-310, соответствие требованиям ICES-003 (устройства Класса В); соответствие СЕ Mark и C-tick

Форматы данных:

Виброустойчивость: соответствует стандарту MIL-STD-810F, FIG.514.5C-1

Размеры: 13,5 х 8,5 х 24 см

Диапазон инициализации:

Корпус: прочный, легкий, полностью герметичный корпус из магниевого сплава

Частота записи/позиционирования: 1 Гц, 2Гц, 5Гц, 10Гц и 20Гц

Рабочая температура: от -40 °С до +65 °С 6

Выходное напряжение: 6,5-20 В (на Порт 1), макс. 50 мА 10,5-28 В (на Порт 3), макс. 0,5 А

Выдерживает падение с высоты: в нерабочем состоянии: выдерживает падение с высоты 1 м на бетон. В рабочем состоянии: до 40 G, 10 мсек, скачкообразно

Температура хранения: от -40 °С до +80 °С 6

Защищенность: стандарт IP67, защита от кратковременного погружения на глубину 1м

Порты: 2 внешних порта питания, 2 внутренних порта питания, 3 последовательных порта Встроенный USB-порт для передачи данных со скоростью свыше 1 Мбит/с Полностью интегрированный и герметичный порт связи 2,4 ГГц (Bluetooth) 7 CMR+, RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1

Питание: Две аккумуляторные съемные литиево-ионные батареи 7,4 В емкостью 2,4 Ач во внутренних батарейных отсеках Есть встроенное зарядное устройство с внешним блоком питания

Внешнее питание: не требуется

Точность	обычно <5 м (3 СКО) (SBAS²) ±2·(3,0 + 0,1·10^-6 ·D) (Высокоточная статика в плане)² ±2·(3,5 + 0,4·10^-6 ·D) (Высокоточная статика по высоте)² ±2·(3,0 + 0,5·10^-6 ·D) (Статическая и быстростатическая GNSS-съемка в плане)² ±2·(5,0 + 0,5·10^-6 ·D) (Статическая и быстростатическая GNSS-съемка по высоте)² ±2·(8,0 + 1,0·10^-6 ·D) (Кинематика в плане)⁴ ±2·(15,0 + 1,0·10^-6 ·D) (Кинематика по высоте)⁴ ±2·(8,0 + 0,5·10^-6 ·D) (Сетевое RTK-решение в плане)⁴ ±2·(15,0 + 0,5·10^-6 ·D) (Сетевое RTK-решение по высоте)⁴ ±2·(250,0 + 1,0·10^-6 ·D) (Дифференциальное позиционирование по коду в плане)² ±2·(500,0 + 1,0·10^-6 ·D) (Дифференциальное позиционирование по коду по высоте)²
Измерения	Технология Trimble R-Track Усовершенствованный чип ГHCC Trimble Maxwell Custom Survey Высокоточный множественный коррелятор измерений ГНСС-псевдодальностей Нефильтрованные и несглаженные измерения псевдодальностей для снижения уровня шума и ошибок многолучевости, уменьшения временной области корреляции и лучших динамических характеристик Очень низкий шум измерений фазы несущих частот ГНСС с точностью менее 1 мм в полосе 1 Гц Соотношение сигнал-шум в дБ-Гц Испытанная технология Trimble для отслеживания спутников на малых углах возвышения 72 канала (GPS: L1 С/А код, L2C, полный цикл фазы несущих L1/L2/L5¹, ГЛОНАСС: L1 С/А код, L1 Р код, L2 Р код, полный цикл фазы несущих L1/L2); 4 канала SBAS: WAAS/EGNOS.
Частота записи/позиционирования	1 Гц, 2Гц, 5Гц, 10Гц и 20Гц
Надежность инициализации	обычно >99,9%⁴
Время инициализации	обычно <8 секунд³
Ввод и вывод	16 сообщений NMEA. Вывод GSOF и RT17
Запись данных	Запись данных на карту памяти CompactFlash емкостью 256 Мб с интервалом 15 сек: на 4600 часов данных сырых измерений GPS + ГЛОНАСС по 13 спутникам в среднем; на 8900 часов данных сырых наблюдений GPS по 8 спутникам в среднем
Корпус	прочный, легкий, полностью герметичный корпус из магниевого сплава
Защищенность	стандарт IP67, защита от кратковременного погружения на глубину 1м
Виброустойчивость	соответствует стандарту MIL-STD-810F, FIG.514.5C-1
Влагозащищенность	100%, конденсированная
Выдерживает падение с высоты	в нерабочем состоянии: выдерживает падение с высоты 1 м на бетон. В рабочем состоянии: до 40 G, 10 мсек, скачкообразно
Питание	Две аккумуляторные съемные литиево-ионные батареи 7,4 В емкостью 2,4 Ач во внутренних батарейных отсеках Есть встроенное зарядное устройство с внешним блоком питания
Период работы без подзарядки батареи	более 10 часов в режиме постобработки
Потребляемая мощность	4,0 Вт сам приемник (отслеживание и запись данных) 4,4 Вт со встроенным радиомодемом (без приема CMR) 5,9 Вт (отслеживание спутников, запись с частотой 1 Гц, Bluetooth7 включен, с внешней антенной и в точном RTK режиме);
Внешнее питание	не требуется
Вход внешнего питания	11 - 28 В постоянного тока с защитой от перенапряжения на порт 1 (7-контактный Lemo);
Выходное напряжение	6,5-20 В (на Порт 1), макс. 50 мА 10,5-28 В (на Порт 3), макс. 0,5 А
Рабочая температура	от -40 °С до +65 °С⁶
Температура хранения	от -40 °С до +80 °С⁶
Масса	1,5 кг (с батареями) менее 4,0 кг (с RTK-ровером в сборе, включая батарею, контроллер, кронштейн и веху)
Размеры	13,5 х 8,5 х 24 см
Входы маркеров событий	2
Поддержка	Поддержка внешних сотовых GSM/GPRS/CDPD модемов для работы в сетях RTK и VRS
Порты	2 внешних порта питания, 2 внутренних порта питания, 3 последовательных порта Встроенный USB-порт для передачи данных со скоростью свыше 1 Мбит/с Полностью интегрированный и герметичный порт связи 2,4 ГГц (Bluetooth)⁷ CMR+, RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1
Сертификаты	FCC Часть 15С (2,4 ГГц), соответствие требованиям FCC Часть15В (устройства Класса В); сертификаты IC RSS-210 и RSS-310, соответствие требованиям ICES-003 (устройства Класса В); соответствие СЕ Mark и C-tick

Описание

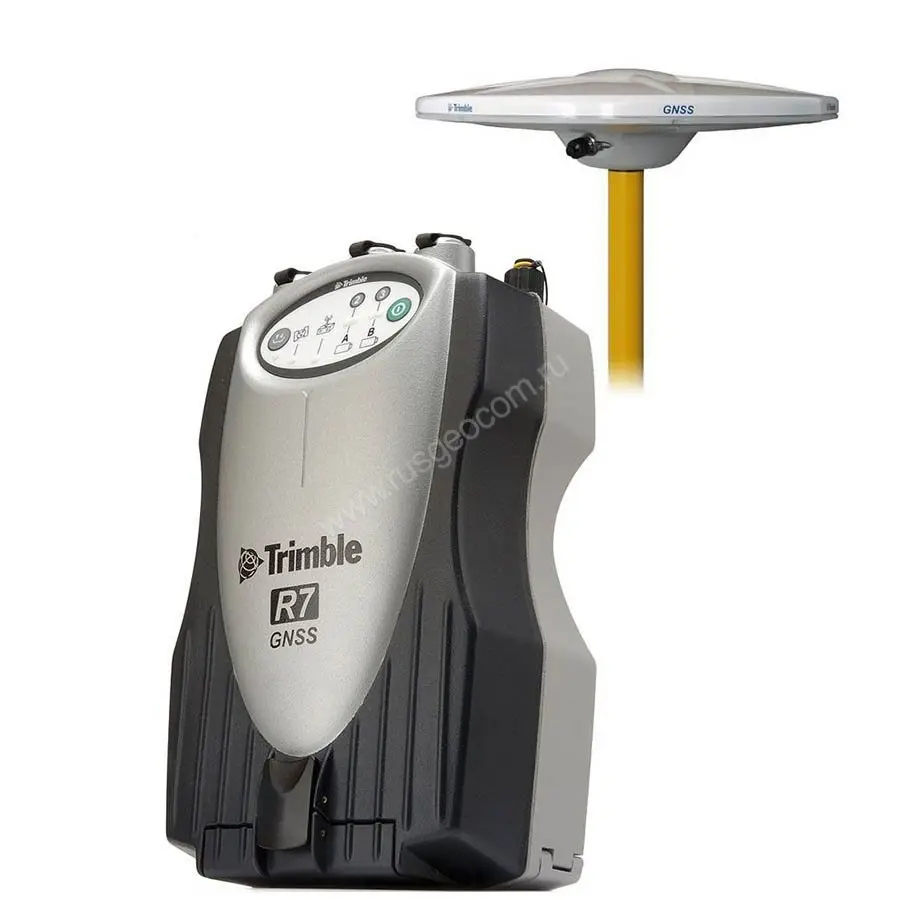

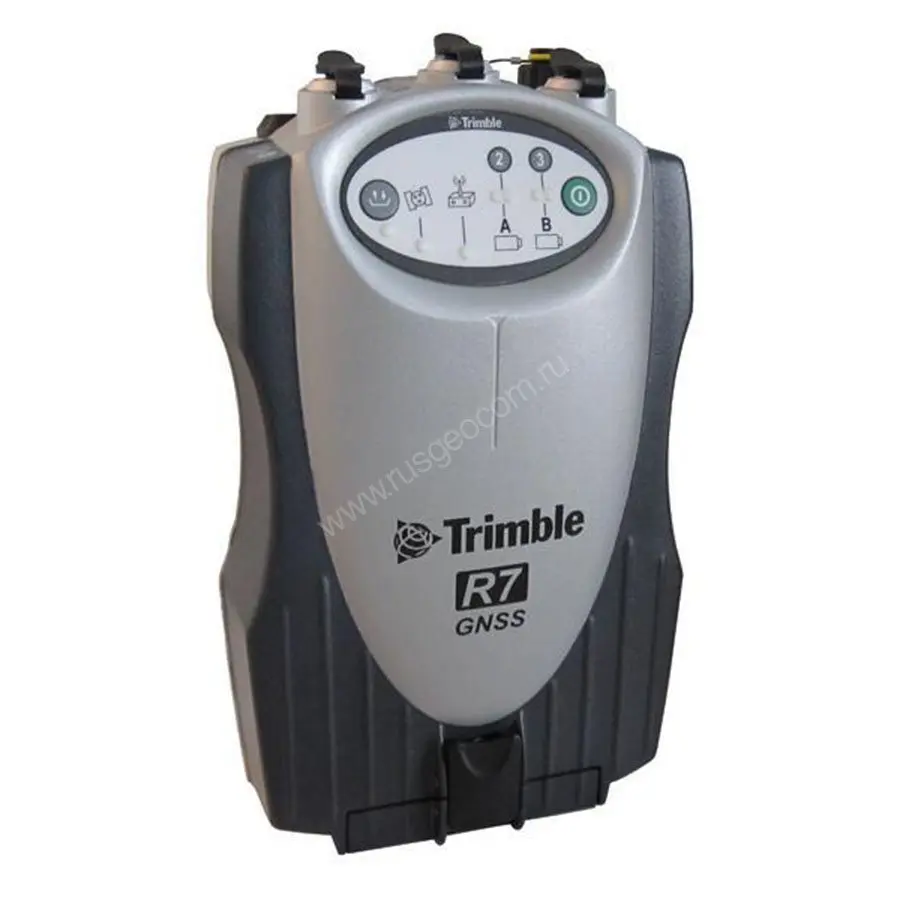

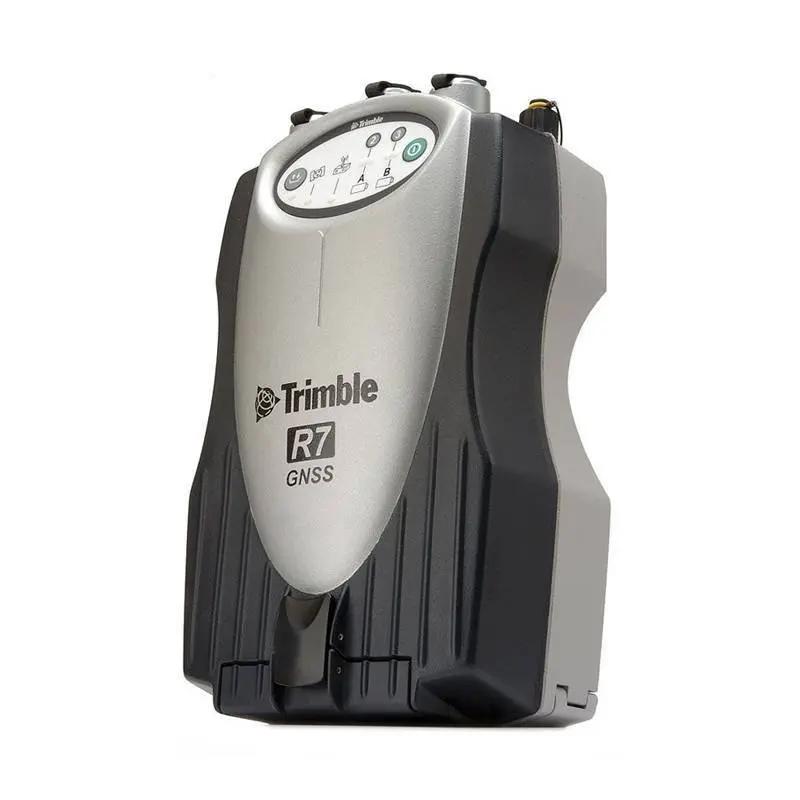

Приемник Trimble R7 GNSS представляет собой многоканальный мультичастотный GNSS приемник (Глобальной Навигационной Спутниковой Системы) со встроенным радиомодемом.

Кроме усовершенствованного RTK ядра, используемая в Trimble R7 GNSS технология Trimble R-Track поддерживает новые сигналы L2C и L5 модернизируемой GPS системы, а также сигналы ГЛОНАСС. Благодаря возможностям этой технологии возрастает производительность полевых работ и повышается качество съемки с постобработкой или в RTK.

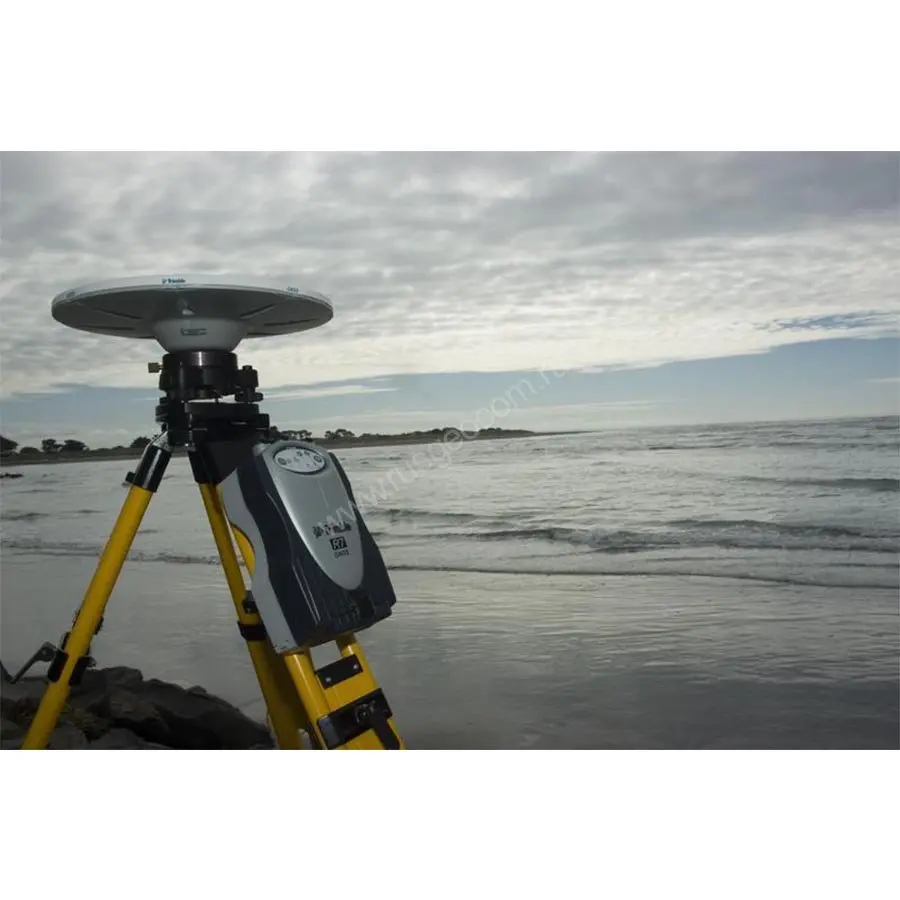

Приемник Trimble R7 GNSS может работать с различными типами антенн. С базовым приемником логичнее использовать прецизионную антенну Trimble Zephyr Geodetic 2. А при работе Trimble R7 GNSS в качестве мобильной станции — вместе с компактной антенной Trimble Zephyr 2.

Для дополнительного удобства приемник Trimble R7 GNSS оснащен интерфейсом Bluetooth для беспроводной связи с контроллерами Trimble, например с Trimble TSC2.

Приемник Trimble R7 GNSS разработана в соответствии с концепцией Trimble Integrated Surveying. С помощью мощной программы Trimble Survey Controller данные GPS и оптической съемки объединяются в едином проекте, а затем файл всего проекта с удобством передается в программу обработки, например, в Trimble Business Center.

Благодаря цельнометаллическому корпусу сам приемник и встроенный УКВ-радиомодем полностью защищены от воды, пыли и ударов. Такая стойкость делает Trimble R7 GNSS идеальным устройством для работы в суровых полевых условиях.

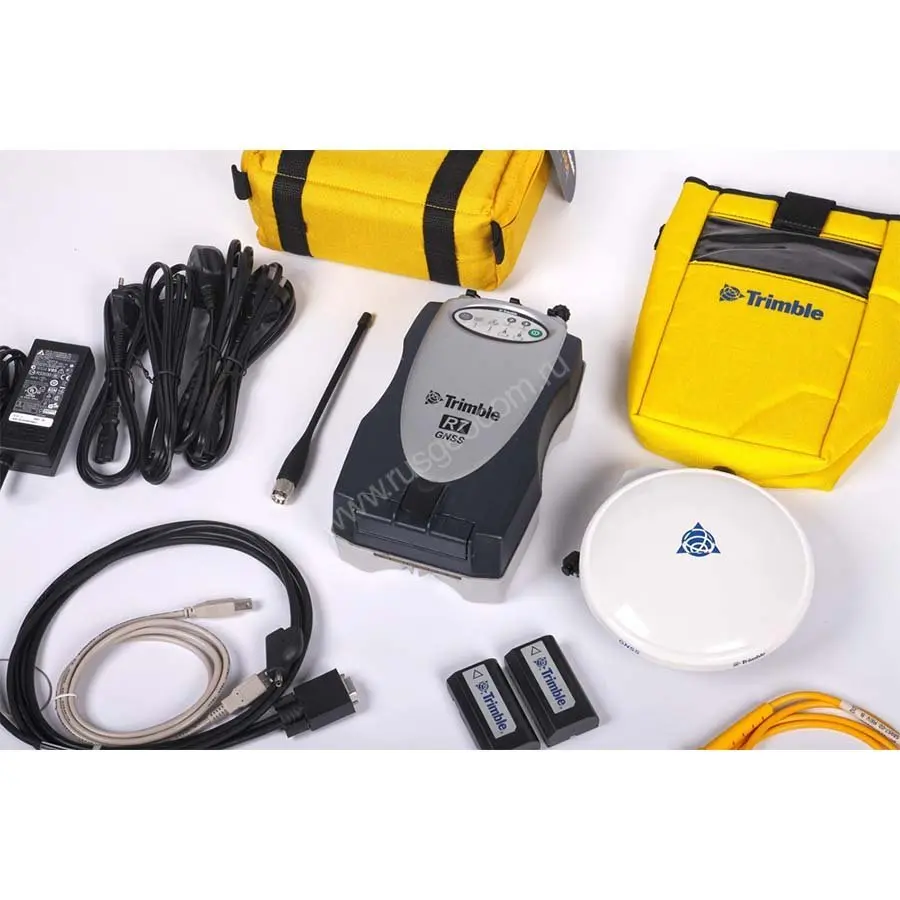

Приемник Trimble R7 GNSS поставляется стандартными комплектами: Base — комплект базовой станции; Base w/radio- комплект базовой станции, приемник Trimble R7 GNSS имеет встроенный УКВ модем; Rover — комплект мобильной станции; Rover w/radio- комплект мобильной станции, приемник Trimble R7 GNSS имеет встроенный УКВ модем.
