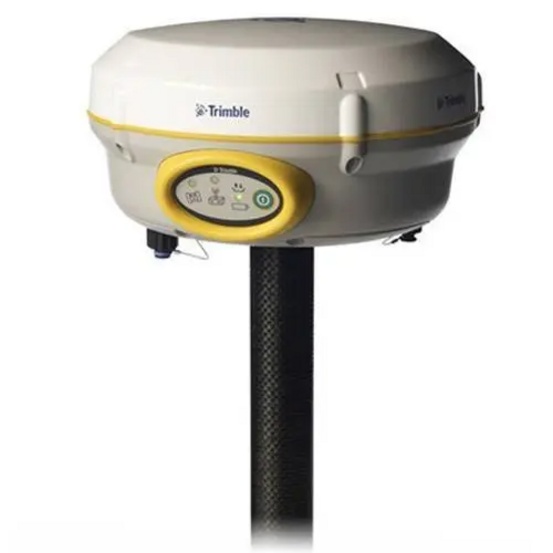

GNSS приёмник Trimble R4-3 встроенный радиомодуль 430-450 MHz

Наличие по запросу

Цена по запросу

Оформить заказ

Время инициализации: обычно <8 секунд 5

Время работы от внутренней батареи 8 с модемом 450 МГц только на прием: 5,0 часов

: 3,2 Вт в режиме RTK-ровера со встроенным радиомодемом 7

Надежность инициализации: обычно >99,9% 5

Последовательное соединение: Трехпроводной последовательный интерфейс (7-контактный Lemo) на Порт 1; полный последовательный интерфейс RS-232 на Порт 2 (9-контактный D-sub)

Время работы от внутренней батареи 8 с модемом 450 МГц на прием и передачу (0,5 Вт): 2,5 часов

: Внутренняя память объемом 11 Мб : вмещает 188,6 часов записи данных сырых измерений (примерно 1,4 Мб/день), при записи данных в среднем от 14 спутников с 15-секундным интервалом

Мощность передачи: 0,5 Вт

Сотовый модем: полностью интегрированный и герметичный встроенный GSM/GPRS- модем (дополнительно)

Время работы от внутренней батареи 8 с сотовым модемом: 4,7 часов

Вход внешнего питания: 11 -28 В постоянного тока с защитой от перенапряжения на Порт 1 (7-контактный Lemo)

Ввод и вывод: Вывод 23 сообщений NMEA, вывод в форматах GSOF, RT17 и RT27. Поддержка формата BINEX и сглаживания несущей CMR+, CMRx, RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1

Дальность 9: обычно 3 – 5 км; 10 км при хороших условиях

: ±2·(250,0 + 1,0·10 -6 ·D) (Дифференциальная кодовая ГНСС-съемка 2 в плане) ±2·(500,0 + 1,0·10 -6 ·D) (Дифференциальная кодовая ГНСС-съемка 2 по высоте) обычно <5 м (3D СКО) (SBAS 3 ) ±2·(3,0 + 0,1·10 -6 ·D) (Высокоточная ГНСС-съемка в плане) ±2·(3,5 + 0,4·10 -6 ·D) (Высокоточная ГНСС-съемка по высоте) ±2·(3,0 + 0,5·10 -6 ·D) (Статическая и быстростатическая ГНСС-съемка в плане) ±2·(5,0 + 0,5·10 -6 ·D) (Статическая и быстростатическая ГНСС-съемка по высоте) ±2·(8,0 + 1,0·10 -6 ·D) (Кинематика (одиночная базовая линия <30 км) в плане 4 ) ±2·(15,0 + 1,0·10 -6 ·D) (Кинематика (одиночная базовая линия <30 км) по высоте 4 )) ±2·(15,0 + 1,0·10 -6 ·D) (Кинематика (одиночная базовая линия <30 км) по высоте 4 ) ±2·(8,0 + 0,5·10 -6 ·D) (Сетевой RTK в плане) ±2·(15,0 + 0,5·10 -6 ·D) (Сетевой RTK по высоте)

Порт беспроводной связи: Полностью герметичный встроенный 2.4 ГГц (Bluetooth®) 10

Период работы без подзарядки батареи: с модемом 450 МГц только на прием 5,0 ч 8 с модемом 450 МГц на прием и передачу 2,5 ч 8 с GSM/GPRS-модемом на прием 4,7 ч 8

Дополнительно интегрированный и герметичный встроенный УКВ-радиомодем:

: 2,4 ГГц

Радиомодем: полностью герметичный, встроенный приемопередающий радиомодем 450 МГц (дополнительно)

: FCC Часть 15 (устройство класса B), 22, 24, 90; CE Mark; C-Tick; 850/1900 МГц; модуль GSM/GPRS класса 10; Bluetooth EPL

Форматы данных: CMR: CMR+, CMRx ввод и вывод RTCM: RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1 ввод и вывод Другие протоколы: Вывод 23 сообщений NMEA, вывод GSOF, RT17 и RT27, поддержкаBINEX и сглаженных по фазе измерений

Размеры: 19 х 10,2 см, включая разъемы

Диапазон инициализации: 9: типовая 3-5 км в благоприятных условиях 9

Частота записи/позиционирования: 1 Гц, 2 Гц, 5 Гц и 10 Гц

Рабочая температура: от -40 до +65 °C 6

Температура хранения: от -40 до +75 °С 6

Защищенность: IP67, защита от кратковременного погружения на глубину 1 м

Порты: 3-проводной последовательный интерфейс (7-контактный Lemo) на Порт 1 Полный последовательный интерфейс RS-232 на Порт 2 (9-контактный D-sub) Герметично встроенный в корпус приемо-передающий УКВ-радиомодем в зависимости от комплектации

Одновременно отслеживаемые сигналы спутников: GPS: L1C/A, L1C, L2C, L2E, ГЛОНАСС1: L1C/A, L1P, L2C/A, L2P, L3 -SBAS: L1C/А Galileo 1 : Е1,Е5А,Е5В -BeiDou 1 (COMPASS): В1,В2 SBAS: QZSS, WAAS, EGNOS, GAGAN

Питание: 7,4 В и емкостью 2,8 Ач во внутреннем батарейном отсеке

: 11 Мб: ~ 188,6 ч записи сырых данных измерений (~1,4 МБ/день) с интервалом 15 секунд при отслеживании в среднем 14 спутников

Влагозащищённость: 100%, с конденсацией

Измерения: Усовершенствованный GNSS чип Trimble Maxwell 6 Custom Survey с 220 каналами Технология Trimble R-Track Высокоточный множественный коррелятор измерений псевдодальностей GNSS Нефильтрованные и неслаженные измерения псевдодальностей для обеспечения низкихшумов, малых ошибок многолучевости, малой временной области корреляции и высокихдинамических характеристик Измерения фаз несущих частот GNSS с очень низким уровнем шумов и точностью<1 мм в полосе частот 1 Гц Величины отношения сигнал-шум указываются в дБ-Гц Проверенная в поле технология Trimble для отслеживания спутников с малыми угламивозвышения

Поддержка: Контроллер Trimble Slate Controller Дополнительно1 : контроллеры Trimble TSC3, Trimble CU, планшетный ПК Trimble Tablet

Внешние устройства связи для приема поправок: через последовательный порт и Bluetooth

: 1,52 кг (3,04 кг включая батарею, веху, контроллер и кронштейн)

1 Дополнительная модернизация. 2 Точность и надежность зависят от различных факторов: наличия переотраженных сигналов и препятствий, геометрии спутников и состояния атмосферы. Для получения заявленных характеристик рекомендуется устойчиво устанавливать прибор в местах с открытым небосводом, свободных от электромагнитных помех и переотражений сигналов, проводить наблюдения при оптимальной геометрии спутникового созвездия, следовать общепринятым правилам проведения высокоточных геодезических измерений, устанавливая продолжительность наблюдений в зависимости от длины базовой линии. Для получения высокой точности измерений в статическом режиме на базовых линиях более 30 км необходимо использовать точные эфемериды и длительные сеансы наблюдений (до 24-х часов). 3 Зависит от состояния системы SBAS. 4 В режиме сетевого RTK значение погрешности мм/км (ppm) вычисляется по удалению от ближайшей физической базовой станции. 5 Зависит от атмосферных условий, переотражений сигналов, наличия препятствий и спутниковой геометрии. Надежность инициализации непрерывно контролируется для обеспечения максимального качества. 6 Приемник сохраняет работоспособность при температуре до –40 °C, минимальная температура эксплуатации встроенных батарей составляет –20 °C, минимальная темпаратура эксплуатации дополнительного встроенного GSM-модема составляет –30 °C. 7 При приеме сигналов спутников GPS, ГЛОНАСС и SBAS. Для приема сигналов ГЛОНАСС требуется дополнительная модернизация. 8 Зависит от температуры и скорости беспроводной передачи данных. При работе приемника и встроенного радиомодема в режиме передачи рекомендуется использовать внешний источник питания емкостью 6 А/ч и выше. 9 Зависит от рельефа и условий эксплуатации. 10 Разрешение на использование Bluetooth определяется законодательством каждой конкретной страны.
Точность	±2·(250,0 + 1,0·10^-6 ·D) (Дифференциальная кодовая ГНСС-съемка² в плане) ±2·(500,0 + 1,0·10^-6 ·D) (Дифференциальная кодовая ГНСС-съемка² по высоте) обычно <5 м (3D СКО) (SBAS³) ±2·(3,0 + 0,1·10^-6 ·D) (Высокоточная ГНСС-съемка в плане) ±2·(3,5 + 0,4·10^-6 ·D) (Высокоточная ГНСС-съемка по высоте) ±2·(3,0 + 0,5·10^-6 ·D) (Статическая и быстростатическая ГНСС-съемка в плане) ±2·(5,0 + 0,5·10^-6 ·D) (Статическая и быстростатическая ГНСС-съемка по высоте) ±2·(8,0 + 1,0·10^-6 ·D) (Кинематика (одиночная базовая линия <30 км) в плане⁴) ±2·(15,0 + 1,0·10^-6 ·D) (Кинематика (одиночная базовая линия <30 км) по высоте⁴)) ±2·(15,0 + 1,0·10^-6 ·D) (Кинематика (одиночная базовая линия <30 км) по высоте⁴) ±2·(8,0 + 0,5·10^-6 ·D) (Сетевой RTK в плане) ±2·(15,0 + 0,5·10^-6 ·D) (Сетевой RTK по высоте)
Измерения	Усовершенствованный GNSS чип Trimble Maxwell 6 Custom Survey с 220 каналами Технология Trimble R-Track Высокоточный множественный коррелятор измерений псевдодальностей GNSS Нефильтрованные и неслаженные измерения псевдодальностей для обеспечения низкихшумов, малых ошибок многолучевости, малой временной области корреляции и высокихдинамических характеристик Измерения фаз несущих частот GNSS с очень низким уровнем шумов и точностью<1 мм в полосе частот 1 Гц Величины отношения сигнал-шум указываются в дБ-Гц Проверенная в поле технология Trimble для отслеживания спутников с малыми угламивозвышения
Диапазон инициализации	9: типовая 3-5 км в благоприятных условиях⁹
Одновременно отслеживаемые сигналы спутников	GPS: L1C/A, L1C, L2C, L2E, ГЛОНАСС1: L1C/A, L1P, L2C/A, L2P, L3 -SBAS: L1C/А Galileo¹: Е1,Е5А,Е5В -BeiDou¹ (COMPASS): В1,В2 SBAS: QZSS, WAAS, EGNOS, GAGAN
Частота записи/позиционирования	1 Гц, 2 Гц, 5 Гц и 10 Гц
Мощность передачи	0,5 Вт
Надежность инициализации	обычно >99,9%⁵
Время инициализации	обычно <8 секунд⁵
Bluetooth	2,4 ГГц
Ввод и вывод	Вывод 23 сообщений NMEA, вывод в форматах GSOF, RT17 и RT27. Поддержка формата BINEX и сглаживания несущей CMR+, CMRx, RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1
Память	11 Мб: ~ 188,6 ч записи сырых данных измерений (~1,4 МБ/день) с интервалом 15 секунд при отслеживании в среднем 14 спутников
Защищенность	IP67, защита от кратковременного погружения на глубину 1 м
Влагозащищенность	100%, с конденсацией
Питание	7,4 В и емкостью 2,8 Ач во внутреннем батарейном отсеке
Период работы без подзарядки батареи	с модемом 450 МГц только на прием 5,0 ч⁸ с модемом 450 МГц на прием и передачу 2,5 ч⁸ с GSM/GPRS-модемом на прием 4,7 ч⁸
Потребляемая мощность	3,2 Вт в режиме RTK-ровера со встроенным радиомодемом⁷
Вход внешнего питания	11 -28 В постоянного тока с защитой от перенапряжения на Порт 1 (7-контактный Lemo)
Рабочая температура	от -40 до +65 °C⁶
Температура хранения	от -40 до +75 °С⁶
Масса	1,52 кг (3,04 кг включая батарею, веху, контроллер и кронштейн)
Размеры	19 х 10,2 см, включая разъемы
Поддержка	Контроллер Trimble Slate Controller Дополнительно1 : контроллеры Trimble TSC3, Trimble CU, планшетный ПК Trimble Tablet
Порты	3-проводной последовательный интерфейс (7-контактный Lemo) на Порт 1 Полный последовательный интерфейс RS-232 на Порт 2 (9-контактный D-sub) Герметично встроенный в корпус приемо-передающий УКВ-радиомодем в зависимости от комплектации
Сертификаты	FCC Часть 15 (устройство класса B), 22, 24, 90; CE Mark; C-Tick; 850/1900 МГц; модуль GSM/GPRS класса 10; Bluetooth EPL
Время работы от внутренней батареи⁸ с модемом 450 МГц только на прием	5,0 часов
Время работы от внутренней батареи⁸ с модемом 450 МГц на прием и передачу (0,5 Вт)	2,5 часов
Время работы от внутренней батареи⁸с сотовым модемом	4,7 часов
Последовательное соединение	Трехпроводной последовательный интерфейс (7-контактный Lemo) на Порт 1; полный последовательный интерфейс RS-232 на Порт 2 (9-контактный D-sub)
Радиомодем	полностью герметичный, встроенный приемопередающий радиомодем 450 МГц (дополнительно)
Мощность передачи	0,5 Вт
Дальность⁹	обычно 3 – 5 км; 10 км при хороших условиях
Сотовый модем	полностью интегрированный и герметичный встроенный GSM/GPRS- модем (дополнительно)
Порт беспроводной связи	Полностью герметичный встроенный 2.4 ГГц (Bluetooth®) ¹⁰
Внешние устройства связи для приема поправок	через последовательный порт и Bluetooth
Хранение данных	Внутренняя память объемом 11 Мб : вмещает 188,6 часов записи данных сырых измерений (примерно 1,4 Мб/день), при записи данных в среднем от 14 спутников с 15-секундным интервалом
Форматы данных	CMR: CMR+, CMRx ввод и вывод RTCM: RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1 ввод и вывод Другие протоколы: Вывод 23 сообщений NMEA, вывод GSOF, RT17 и RT27, поддержкаBINEX и сглаженных по фазе измерений

Описание

Trimble R4-3, internal 430-450 MHz radio — современный и удобный в работе двухчастотный GPS приемник со встроенным радиомодемом на частотах 430-450 Mhz. Использует сигналы L1 и L2, опционально модернизируется до приема сигналов системы ГЛОНАСС.

Компактное, удобное и беспроводное ГНСС решение Trimble® R4 под управлением полевого ПО Trimble Access™ сочетает в себе удобства использования беспроводной интегрированной системы с повседневными запросами для выполнения стандартных геодезических задач.

Двухчастотная антенна имеет отличные характеристики отслеживания сигналов спутников и субмиллиметровую стабильность фазового центра, обеспечивая точные результаты в самых сложных условиях. Сменные внутренние батареи обеспечивают до 11 часов непрерывной работы.

Trimble R4, оснащенный чипом Trimble MaxwellTM 6 с 220 каналами, позволяет добиваться точности и надежности, требуемых при точных геодезических съемках. Благодаря добавленному по умолчанию приему сигналов GPS L2C и QZSS (Япония), приемник отслеживает больше спутников, даже в сложных окружающих условиях. Частота L2C дает больше, чем просто дополнительный сигнал — улучшенная структура сигнала обеспечивает повышенную мощность для более надежного отслеживания сигналов спутников.

Технология отслеживания Trimble R-Track обеспечивает надежное и точное позиционирование. Trimble R-Track ™ с технологией Signal PredictionTM обеспечивают работу в условиях кратковременных потерь RTK поправок, позволяя дольше продолжать работу. Протокол передачи поправок CMRx обеспечивает непревзойденное сжатие передаваемой информации для оптимизации полосы пропускания и полного использования всех видимых спутников, предоставляя вам надежное решение.

Выбирайте на ваш вкус уровень доступа к современным спутниковым системам благодаря масштабируемости предлагаемого решения. В стандартном исполнении Trimble R4-3 поддерживает прием сигналов GPS L1, L2, L2C и QZSS. Также вы можете модернизировать приемник с помощью опций приема сигналов ГЛОНАСС, Galileo и Beidou – выбирайте то, что вам нужно на данный момент.

Trimble R4 можно использовать и в качестве базовой станции, модернизировав УКВ-радиомодем опцией передачи, или используя внешний GSM или УКВ модем.

Используйте Trimble R4 совместно с полевым ПО Trimble Access и контроллерами Trimble Slate и Trimble TSC3 Lite для получения надежного ГНСС решения, которое будет эффективно работать как в режиме постобработки, так и в режиме реального времени.
