Комплект ГНСС-приемника Руснавгеосеть Фаза 2

Наличие по запросу

Цена по запросу

Оформить заказ

: MIL-STD 810F (fig. 514.5C-17) (01/2000)

Каналы отслеживания MSS L-диапазона: 2

Ударопрочность: MIL STD 810F (fig. 516.5-10) (01/2000), Sawtooth (40g / 11ms)

Антенных входа GNSS: 2, Технология Z-tracking для отслеживания зашифрованного сигнала GPS P(Y) Коррелятор Strobe™ для уменьшения эффекта многолучевости сигнала GNSS Технология Z-Blade для оптимальных эксплуатационных характеристик GNSS: Усовершенствованный алгоритм GNSS центрической системы

Статика, Быстрая статика: По горизонтали:±2·(3,0 + 0,5·10 -6 ·D) По вертикали: ±2·(5,0 + 0,5·10 -6 ·D)

Trimble RTX™ CenterPoint RTX: Горизонтальная: < 4 см Инициализация по RTX: < 30 мин.

Пользовательский интерфейс: Графический дисплей OLED с 6 клавишами и 1 cветодиодом Веб-интерфейс пользователя (доступ через Wi-Fi) для легкости настройки, работы, передачи данных и информации о состоянии

Курс. Точность (RMS): 0,2° на 1 м длины базовой линии

Высокоточная статика: По горизонтали: ±2·(3,0 + 0,1·10 -6 ·D) По вертикали: ±2·(3,5 + 0,4·10 -6 ·D)

Время активации: < 10 сек. обычно

Интерфейс ввода / вывода: 1 x USB OTG Bluetooth v4.0 + EDR/LE, Bluetooth v2.1 + EDR Wi-Fi (802.11 b/g/n) Четырехполосный модуль 3.5G GSM (850/900/1800/1900 МГц) / пятиполосный модуль UMTS (800/850/900/1900/2100 МГц) 1 x Ethernet, RJ45 (полный дуплекс, автоопределение 10 Base-TX / 100 Base-TX) 1 x Lemo, RS232 (радиосвязь и внешнее питание) 1 x DB9, RS232 (выходные точки PPS и CAN-шина) 1 x DB9, RS422/232 (входная точка маркера события) 2 x TNC, антенный вход GNSS 1 x TNC, разъем антенны УКВ-радио 1 x SMA, разъем антенны GSM 1 x SMA, антенна Bluetooth/Wi-Fi Вывод PPS Входная точка маркера события Гальваническая изоляция (кроме USB) Готовность к подключению к CAN-шине (совместимость с NMEA200)

Длина базовой линии: < 100 м

Расширение памяти: за счет использования внешних USB-накопителей или жестких дисков

Flying RTK: ±2·(50,0 + 1,0·10 -6 ·D) (устойчивое положение) по горизонтали для базовых линий до 1000 км

Поддерживаемые сигналы: ГЛОНАСС: L1 C/A, L1P, L2 C/A, L2P, L3, L1/L2 CDMA GPS: L1 C/A, L1P (Y), L2P (Y), L2C, L5, L1C Galileo: E1, E5a, E5b BeiDou: B1, B2, B3 QZSS: L1 C/A, L1 SAIF, L1C, L2C, L5 SBAS: L1 C/A L5 IRNSS: L5

Кинематика с постобработкой: По горизонтали: ±2·(8,0 + 0,5·10 -6 ·D) По вертикали: ±2·(20,0 + 1,0·10 -6 ·D)

Пыле и влагозащита: IP67, IEC 60529

Характеристики регистрации данных: Интервал записи: 0.02 – 999 секунд

Температура хранения: от −40°C до +95°C

Положение DGPS в реальном времени: По горизонтали: ±2·(250,0 + 1,0·10 -6 ·D) По вертикали: ±2·(500,0 + 1,0·10 -6 ·D)

Хранение: Более четырех лет 15 сек. сырых данных GNSS от 14 спутников (хранящихся во внутренней флэш-памяти Nand объемом 8 Гб)

Питание: 9-36 В пост. тока (EN2282, ISO7637-2) Функция ограничения мощности внешнего источника постоянного тока

Кинематическое положение в реальном времени (RTK): По горизонтали: ±2·(8,0 + 1,0·10 -6 ·D) По вертикали: ±2·(15,0 + 1,0·10 -6 ·D)

Защищенный паролем веб-сервер: Полные мониторинг и настройка приемника Функция отправки данных по FTP Встроенный FTP-сервер и NTRIP Caster Сервер NTRIP и моментальная, в режиме реального времени, потоковая передача нескольких типов данных через Ethernet DHCP или настройка вручную (статический IP-адрес) Поддержка технологии DynDNS®

Размер: 16,5 x 20,6 x 6,5 см

Сеть RTK: По горизонтали: ±2·(8,0 + 0,5·10 -6 ·D) По вертикали: ±2·(15,0 + 0,5·10 -6 ·D)

Вес приемника GNSS: 1,66 кг без УКВ / 1,70 кг с УКВ

: Относительная влажность 100% (влажное тепло) при +40°C, IEC 60945:2002

Инициализация Instant-RTK: обычно 2-секундная инициализация для базовых линий < 20 км надежность до 99,9%

Литиево-ионная батарея: 27,8 Втч (7,4 В x 3,7 Ач). Работает в качестве ИБП при отключении источника питания

: 8 Гб

Диапазон инициализации RTK: > 40 км

: от −40° до +65°C

Способность выдерживать падение: падение с высоты в 1 метр на бетон

: 4 часа (база RTK, GNSS вкл., UHF Tx вкл.), среднее энергопотребление 12,8 Вт 6 часов (ровер RTK, GNSS вкл., UHF Rx вкл.), среднее энергопотребление 5,9 Вт

Cпутниковых каналов: 480

ХАРАКТЕРИСТИКИ СЛЕЖЕНИЯ
Cпутниковых каналов	480
Поддерживаемые сигналы:	ГЛОНАСС: L1 C/A, L1P, L2 C/A, L2P, L3, L1/L2 CDMA GPS: L1 C/A, L1P (Y), L2P (Y), L2C, L5, L1C Galileo: E1, E5a, E5b BeiDou: B1, B2, B3 QZSS: L1 C/A, L1 SAIF, L1C, L2C, L5 SBAS: L1 C/A L5 IRNSS: L5
Каналы отслеживания MSS L-диапазона	2
Антенных входа GNSS	2, Технология Z-tracking для отслеживания зашифрованного сигнала GPS P(Y) Коррелятор Strobe™ для уменьшения эффекта многолучевости сигнала GNSS Технология Z-Blade для оптимальных эксплуатационных характеристик GNSS: Усовершенствованный алгоритм GNSS центрической системы
ХАРАКТЕРИСТИКИ ТОЧНОСТИ ПОЗИЦИОНИРОВАНИЯ
Точность в реальном времени (RMS)
Положение DGPS в реальном времени:	По горизонтали: ±2·(250,0 + 1,0·10^-6 ·D) По вертикали: ±2·(500,0 + 1,0·10^-6 ·D)
Кинематическое положение в реальном времени (RTK)	По горизонтали: ±2·(8,0 + 1,0·10^-6 ·D) По вертикали: ±2·(15,0 + 1,0·10^-6 ·D)
Сеть RTK	По горизонтали: ±2·(8,0 + 0,5·10^-6 ·D) По вертикали: ±2·(15,0 + 0,5·10^-6 ·D)
Trimble RTX™ CenterPoint RTX	Горизонтальная: < 4 см Инициализация по RTX: < 30 мин.
Курс. Точность (RMS)	0,2° на 1 м длины базовой линии
Время активации	< 10 сек. обычно
Длина базовой линии	< 100 м
Flying RTK	±2·(50,0 + 1,0·10^-6 ·D) (устойчивое положение) по горизонтали для базовых линий до 1000 км
Инициализация Instant-RTK®	обычно 2-секундная инициализация для базовых линий < 20 км надежность до 99,9%
Диапазон инициализации RTK	> 40 км
ТОЧНОСТЬ ПОСТОБРАБОТКИ (RMS)
Статика, быстрая статика	По горизонтали:±2·(3,0 + 0,5·10^-6 ·D) По вертикали: ±2·(5,0 + 0,5·10^-6 ·D)
Высокоточная статика	По горизонтали: ±2·(3,0 + 0,1·10^-6 ·D) По вертикали: ±2·(3,5 + 0,4·10^-6 ·D)
Кинематика с постобработкой	По горизонтали: ±2·(8,0 + 0,5·10^-6 ·D) По вертикали: ±2·(20,0 + 1,0·10^-6 ·D)
Характеристики регистрации данных	Интервал записи: 0.02 – 999 секунд
ПАМЯТЬ
Внутренняя память	8 Гб
Расширение памяти	за счет использования внешних USB-накопителей или жестких дисков
Хранение	Более четырех лет 15 сек. сырых данных GNSS от 14 спутников (хранящихся во внутренней флэш-памяти Nand объемом 8 Гб)
ВСТРОЕННЫЙ ВЕБ-СЕРВЕР
Защищенный паролем веб-сервер	Полные мониторинг и настройка приемника Функция отправки данных по FTP Встроенный FTP-сервер и NTRIP Caster Сервер NTRIP и моментальная, в режиме реального времени, потоковая передача нескольких типов данных через Ethernet DHCP или настройка вручную (статический IP-адрес) Поддержка технологии DynDNS®
ИНТЕРФЕЙС ПОЛЬЗОВАТЕЛЯ И ИНТЕРФЕЙС ВВОДА/ВЫВОДА

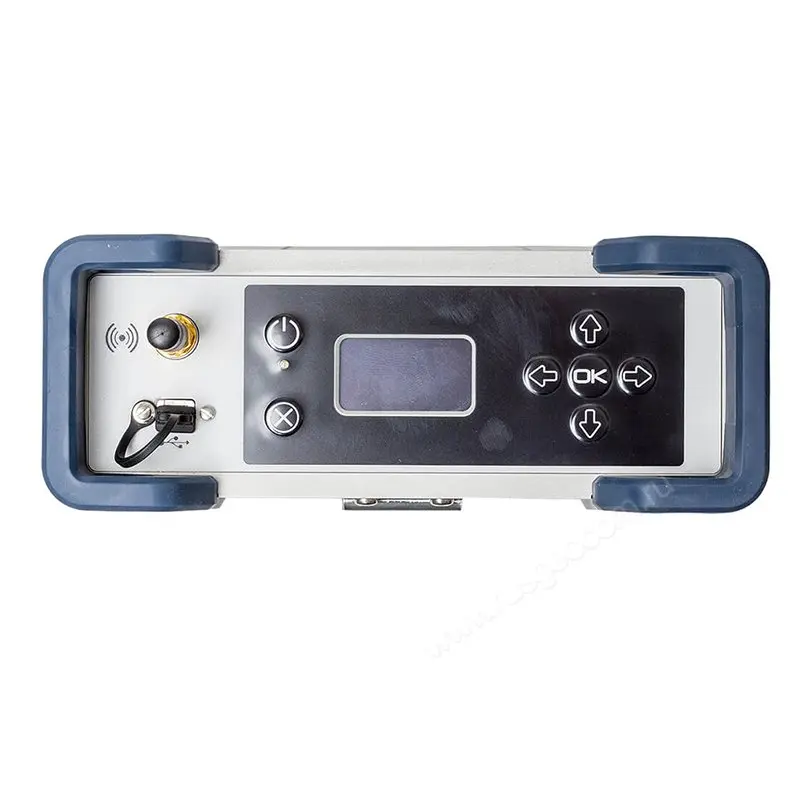

Пользовательский интерфейс	Графический дисплей OLED с 6 клавишами и 1 cветодиодом Веб-интерфейс пользователя (доступ через Wi-Fi) для легкости настройки, работы, передачи данных и информации о состоянии

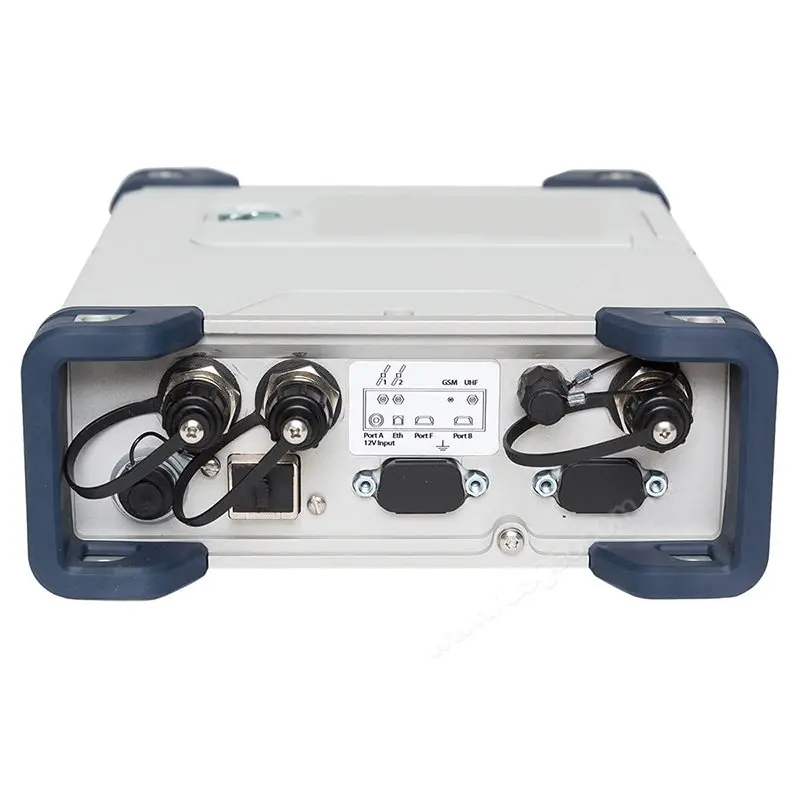

Интерфейс ввода/вывода	1 x USB OTG Bluetooth v4.0 + EDR/LE, Bluetooth v2.1 + EDR Wi-Fi (802.11 b/g/n) Четырехполосный модуль 3.5G GSM (850/900/1800/1900 МГц) / пятиполосный модуль UMTS (800/850/900/1900/2100 МГц) 1 x Ethernet, RJ45 (полный дуплекс, автоопределение 10 Base-TX / 100 Base-TX) 1 x Lemo, RS232 (радиосвязь и внешнее питание) 1 x DB9, RS232 (выходные точки PPS и CAN-шина) 1 x DB9, RS422/232 (входная точка маркера события) 2 x TNC, антенный вход GNSS 1 x TNC, разъем антенны УКВ-радио 1 x SMA, разъем антенны GSM 1 x SMA, антенна Bluetooth/Wi-Fi Вывод PPS Входная точка маркера события Гальваническая изоляция (кроме USB) Готовность к подключению к CAN-шине (совместимость с NMEA200)
ФИЗИЧЕСКИЕ И ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Размер	16,5 x 20,6 x 6,5 см
Вес приемника GNSS	1,66 кг без УКВ / 1,70 кг с УКВ
Время работы от батареи	4 часа (база RTK, GNSS вкл., UHF Tx вкл.), среднее энергопотребление 12,8 Вт 6 часов (ровер RTK, GNSS вкл., UHF Rx вкл.), среднее энергопотребление 5,9 Вт

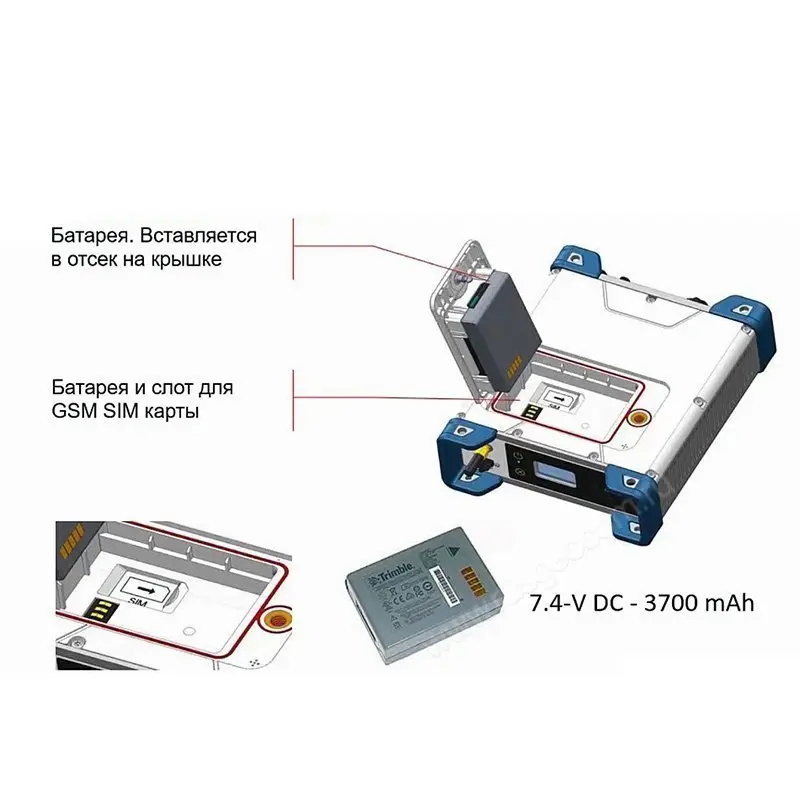

Литиево-ионная батарея	27,8 Втч (7,4 В x 3,7 Ач). Работает в качестве ИБП при отключении источника питания
Питание	9-36 В пост. тока (EN2282, ISO7637-2) Функция ограничения мощности внешнего источника постоянного тока
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Температура эксплуатации	от −40° до +65°C
Температура хранения	от −40°C до +95°C
Влажность	Относительная влажность 100% (влажное тепло) при +40°C, IEC 60945:2002
Пыле и влагозащита	IP67, IEC 60529
Способность выдерживать падение	падение с высоты в 1 метр на бетон
Ударопрочность	MIL STD 810F (fig. 516.5-10) (01/2000), Sawtooth (40g / 11ms)
Вибростойкость	MIL-STD 810F (fig. 514.5C-17) (01/2000)

Описание

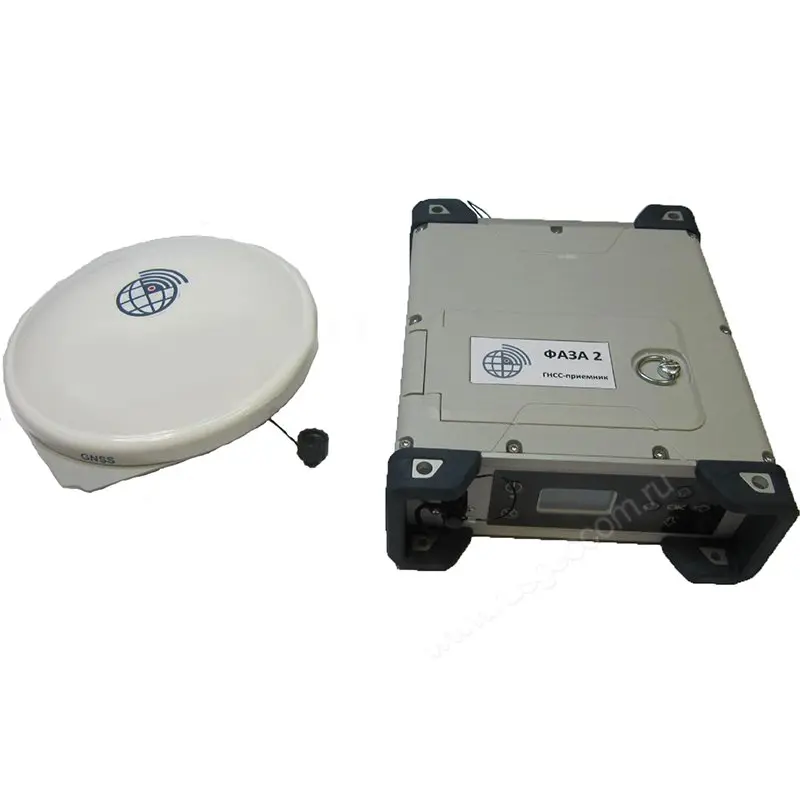

Многочастотный ГНСС-приемник Руснавгеосеть Фаза 2 применяется для проведения геодезического мониторинга, решения задач позиционирования, навигации и деформационного наблюдения. Важные преимущества модели - 480 независимых каналов для приема сигналов и 2 MSS канала L-диапазона для работы с Trimble RTX.

Технические особенности

Работа со всеми спутниковыми системами с возможностью инициализации только по приоритетной.
Беспроводная связь посредством Bluetooth, GSM + CSD, Wi-Fi. Разъемы Ethernet и RS232 для коммуникации по кабелю.Модем 3.5G.
Режимы RTK, статика и DGPS, подключение 2 GNSS-антенн.
Частота позиционирования 20 Гц с возможностью апгрейда до 50 Гц.
Поддержка функции веб-сервера, удаленная настройка и мониторинг. Отправка данных на FTP и e-mail серверы.

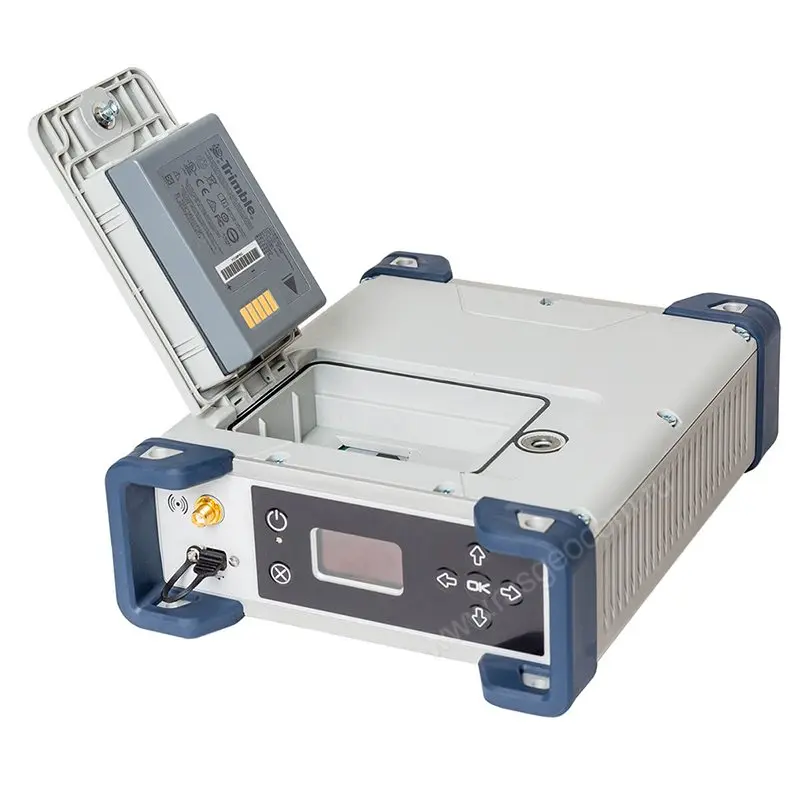

Класс защиты IP67. Литой корпус из алюминия устойчив к падениям с высоты до 1 м.
До 6 часов непрерывной работы от аккумулятора. Сменные батареи.
Объем внутренней памяти - 8 Гб. Подключение дополнительных накопителей.
Температурный диапазон применения от -40°C до +65°C.
Защита от кражи с блокировкой и оповещениями по SMS и e-mail.
Русскоязычное меню и интерфейс настройки.

ГНСС-приемник Руснавгеосеть Фаза 2 может выполнять роль базовой станции, мобильного ровера, элемента системы СВТП или CORS, ретранслятора поправок. Функция Rover Integrity помогает при проверке целостности сети. Результаты измерений сохраняются в одном из форматов по выбору: исходные данные, T02, RINEX.

Одно из важных дополнительных преимуществ устройств такого класса - применение в качестве навигационного оборудования. Благодаря повышенной точности позиционирования в режиме работы с 2 антеннами Руснавгеосеть Фаза 2 может устанавливаться в системы управления судами, сельскохозяйственной и строительной техникой.

В геодезический приемник встроены программные технологии для работы с зашифрованным GPS P(Y) сигналом и подавления эффекта многолучевости. Z-Blade-позиционирование оптимизирует обработку сигналов от разных спутниковых групп, что позволяет проводить высокоточные измерения даже в условиях плохого покрытия и наличия помех.

Купить ГНСС-приемник Руснавгеосеть Фаза 2, а также получить консультацию специалистов вы можете в нашем магазине , по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.
