Комплект GNSS-приемника Leica GS16 GSM+Radio, Rover CS20

Наличие по запросу

Цена по запросу

Оформить заказ

Время инициализации: обычно 4 сек

Клавиши: Выключатель питания ; Функциональные клавиши

Режим: RTK-сети:

Компенсация наклона, в движении, в реальном времени:

: -40° C до +65° C

Отслеживаемые сигналы: GPS (L1, L2, L2C, L5), Glonass (L1, L2), BeiDou (B1, B2, B3 2 ), Galileo (E1, E5a, E5b, Alt-BOC, E6 2 ), QZSS 3 , SBAS (WAAS, EGNOS, MSAS, GAGAN), L-band

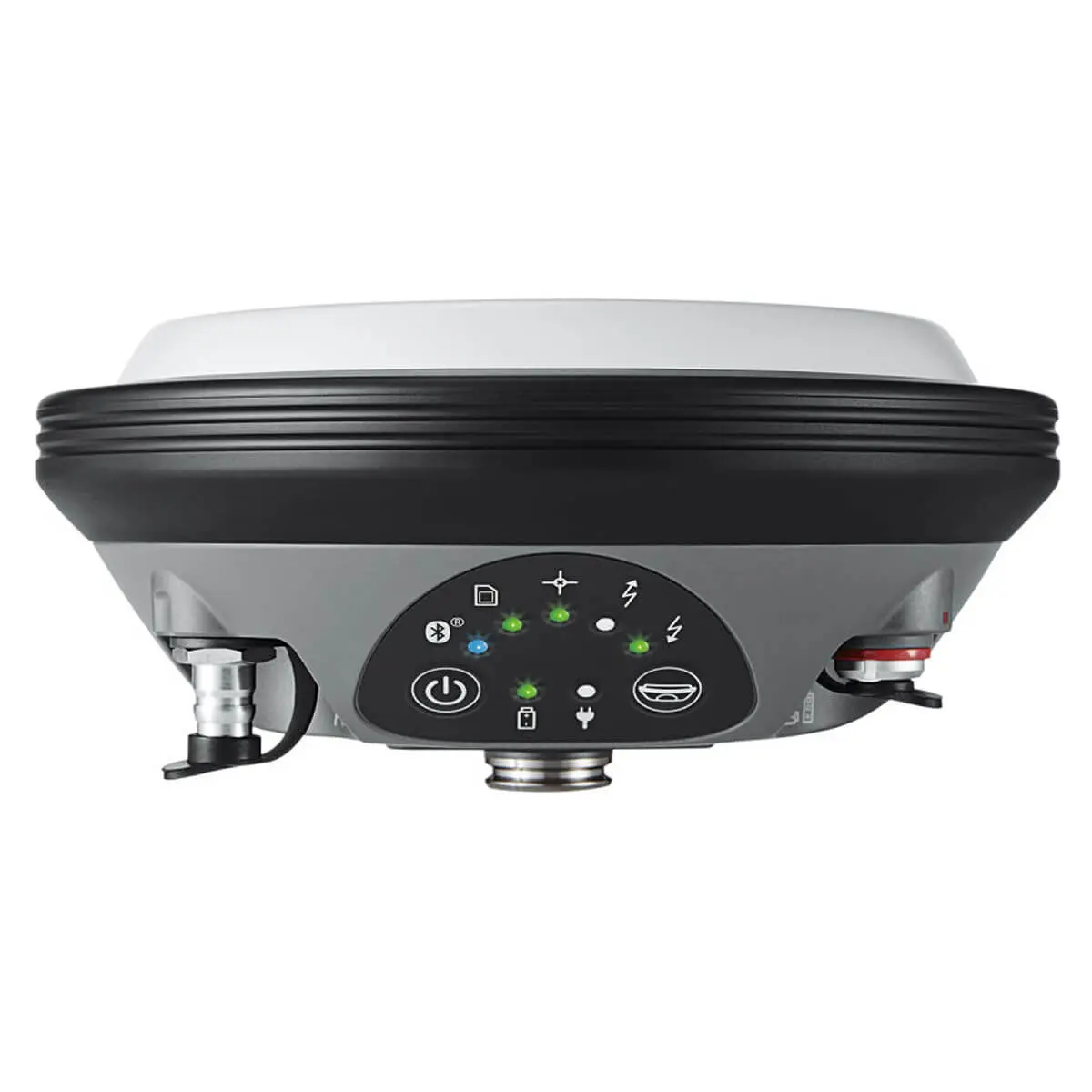

LED индикация: Bluetooth®, позиционирование, статус RTK-ровера, статус RTK-станции, накапливание данных, состояние внутренней батареи, состояние внешней батареи

Режим: RTK-база:

Полевой контроллер и программное обеспечение:

Запись данных:

Дополнительный интерфейс: Web интерфейс для полного контроля и тонкой настройки

RTK - одиночная линия:

Постобработка данных:

Управление:

Поддержка внешних модемов: GSM / GPRS / UMTS / CDMA и радиомодемы

Высокоточная статика:

Прием спутниковых сигналов:

Рабочая температура:

Коммуникационные порты:

Модем GSM / UMTS: Полностью интегрированный 3.75G модем, встроенная антенна GSM / GPRS: 850 - 900 - 1800 - 1900 МГц UMTS: 800 - 850 - 900 - 1900 - 2100 МГц Поддержка DynDNS – в режиме базовой станции возможность подключения TCP/IP до 10 роверов

Статика и быстрая статика:

GNSS-антенна:

Температура хранения:

Leica RTKplus: Инициализация "на лету" (on-the-fly)

Встроенный радио модем:

Форматы данных:

Геостационарные спутники:

Размер:

Leica SmartLink (сервис коррекции сигнала): Дистанционное получение RTK поправок (3 см 2D) 1 Первое получение решения 20 - 40 мин, Повторно < 1 мин

Встроенные порты: 1 x USB / RS232 Lemo 1 x Bluetooth® port, Bluetooth® v2.00+ EDR, class 2

WEB-интерфейс:

Дифференциальная кодовая GPS-съемка (DGPS):

Слот для карт памяти SD/SDHC:

Вес комплекта: 2.90 кг (приемник, контроллер, батареи, веха, кронштейн)

: Выдерживает падение с 2.0 м на твердую поверхность

Leica SmartLink fill (сервис коррекции сигнала): Получение RTK поправок до 10 мин. (3 см 2D) 1

Частота записи: до 20 (Гц)

Индикация:

Последовательное соединение:

: съемная микро SD карта 8 Гб

Номинальное напряжение: 12 В DC

Технология RTK (Leica SmartCheck): Непрерывная проверка RTK решения, с надежностью 99.99%

Вид данных: Leica GNSS и RINEX

Внутренний источник питания:

Панель управления:

Интерфейс пользователя:

Задержка позиционирования: обычно 0.02 сек

Внутреннее питание, время работы: 10.00 часов в режиме "статика", 5-7 часов в режиме RTK

Виброустойчивость:

IRNSS (NavIC):

Ударопрочность:

Точность RTK - в сети базовых станций (план/высота): ±2·(8,0 + 0,5·10 -6 ·D) 1) / ±2·(15,0 + 0,5·10 -6 ·D) 1)

Защита от воды, пыли и песка: IP68 соответствие стандартам IEC60529 and MIL STD 810F – 506.4-I, MIL STD 810F – 510.4-I and MIL STD 810F – 512.4-I Защита от брызг и пыли Защита от погружения в воду на 1.4 м

Защита от опрокидывания:

RTK - сетевой режим:

: 100% (ISO9022-13-06 / ISO9022-12-04 / MIL STD 810G 507.5 I)

Вес прибора:

Точность RTK - отдельная базовая станция < 30 км (план/высота): ±2·(8,0 + 1,0·10 -6 ·D) 1) / ±2·(15,0 + 1,0·10 -6 ·D) 1)

Виброзащищенность: При работе выдерживает сильную вибрацию (ISO9022-36-08 / MIL STD 810G 514.6 Cat.24)

Поддерживаемые контроллеры:

Внешние модули обмена данных:

: Внутр. - 1 Li-Ion аккумулятор GEB212 (7.4 В, 2.6 Ач); Внешн.- номинально 12 В, диапазон 10.5 - 28 В

ГЛОНАСС:

Точность в режиме Постобработка - статика длинная (план/высота): ±2·(3,5 + 0,4·10 -6 ·D) 1) / ±2·(3,0 + 0,5·10 -6 ·D) 1)

Вес приемника: 0.93 (без аккумулятора)

Полевое программное обеспечение:

Встроенные средства обмена данными:

BeiDou:

Точность в режиме Постобработка - статика быстрая (план/высота): ±2·(3,5 + 0,5·10 -6 ·D) 1) / ±2·(3,0 + 0,5·10 -6 ·D) 1)

Размеры приемника: 190 мм x 90 мм

QZSS:

Защита от воды, песка и пыли:

: 555 (больше сигналов, быстрый прием, высокая чувствительность)

Galileo:

Точность в режиме Постобработка - кинематика (план/высота): ±2·(8,0 + 1,0·10 -6 ·D) 1) / ±2·(15,0 + 1,0·10 -6 ·D) 1)

UHF-модем:

GSM-модем:

Защита от влаги:

SBAS:

RTK передача данных NMEA вывод Сетевое RTK: Leica, Leica 4G, CMR, CMR+, RTCM 2.2, 2.3, 3.0, 3.1, 3.2 MSM NMEA 0183 V 4.00 и запатентованные форматы Leica VRS, FKP, iMAX, MAC (RTCM SC 104)

Режим: RTK-ровер:

Кинематика в реальном времени (Соответствие стандарту ISO17123-8):

1 Точность измерения, достоверность, надёжность и время инициализации зависят от разных факторов, включая количество спутников, время наблюдения, атмосферные условия, многолучевость и т.д. Приведённые цифры допускают нормальные и благоприятные условия. Использование полностью развернутых BeiDou и Galileo улучшит выполнение измерений и точность. 2 Указанное должно соотвествовать, но соответствие зависит от доступности BeiDou ICD и определения коммерческих услуг Galileo. Доступность BeiDou B3 и Galileo E6 будет обеспечена будущим обновлением прошивок. 3 Поддержка QZSS включена и будет обеспечена будущим обновлением прошивок, когда QZSS будет введен в эксплуатацию. 4 Может изменяться в зависимости от температуры, возраста аккумулятора, мощъности передающего устройства.
Leica RTKplus	Инициализация "на лету" (on-the-fly)
Leica SmartLink (сервис коррекции сигнала)	Дистанционное получение RTK поправок (3 см 2D)¹ Первое получение решения 20 - 40 мин, Повторно < 1 мин
Leica SmartLink fill (сервис коррекции сигнала)	Получение RTK поправок до 10 мин. (3 см 2D)¹
Технология RTK (Leica SmartCheck)	Непрерывная проверка RTK решения, с надежностью 99.99%
Отслеживаемые сигналы	GPS (L1, L2, L2C, L5), Glonass (L1, L2), BeiDou (B1, B2, B3²), Galileo (E1, E5a, E5b, Alt-BOC, E6²), QZSS³, SBAS (WAAS, EGNOS, MSAS, GAGAN), L-band
Количество каналов	555 (больше сигналов, быстрый прием, высокая чувствительность)
Задержка позиционирования	обычно 0.02 сек
Время инициализации	обычно 4 сек
Точность RTK - в сети базовых станций (план/высота)	±2·(8,0 + 0,5·10^-6 ·D) ¹⁾ / ±2·(15,0 + 0,5·10^-6 ·D) ¹⁾
Точность RTK - отдельная базовая станция < 30 км (план/высота)	±2·(8,0 + 1,0·10^-6 ·D) ¹⁾ / ±2·(15,0 + 1,0·10^-6 ·D) ¹⁾
Точность в режиме Постобработка - статика длинная (план/высота)	±2·(3,5 + 0,4·10^-6 ·D) ¹⁾ / ±2·(3,0 + 0,5·10^-6 ·D) ¹⁾
Точность в режиме Постобработка - статика быстрая (план/высота)	±2·(3,5 + 0,5·10^-6 ·D) ¹⁾ / ±2·(3,0 + 0,5·10^-6 ·D) ¹⁾
Точность в режиме Постобработка - кинематика (план/высота)	±2·(8,0 + 1,0·10^-6 ·D) ¹⁾ / ±2·(15,0 + 1,0·10^-6 ·D) ¹⁾
RTK передача данных NMEA вывод Сетевое RTK	Leica, Leica 4G, CMR, CMR+, RTCM 2.2, 2.3, 3.0, 3.1, 3.2 MSM NMEA 0183 V 4.00 и запатентованные форматы Leica VRS, FKP, iMAX, MAC (RTCM SC 104)
Клавиши	Выключатель питания ; Функциональные клавиши
LED индикация	Bluetooth®, позиционирование, статус RTK-ровера, статус RTK-станции, накапливание данных, состояние внутренней батареи, состояние внешней батареи
Дополнительный интерфейс	Web интерфейс для полного контроля и тонкой настройки
Поддержка внешних модемов	GSM / GPRS / UMTS / CDMA и радиомодемы
Модем GSM / UMTS	Полностью интегрированный 3.75G модем, встроенная антенна GSM / GPRS: 850 - 900 - 1800 - 1900 МГц UMTS: 800 - 850 - 900 - 1900 - 2100 МГц Поддержка DynDNS – в режиме базовой станции возможность подключения TCP/IP до 10 роверов
Встроенный радио модем	Полностью интегрированный, прием / передача, внешняя антенна Поддержка SATEL, Pacific Crest и TrimTalk Диапазон частот 403 – 470 MГц, Мощность 1Вт
Встроенные порты	1 x USB / RS232 Lemo 1 x Bluetooth® port, Bluetooth® v2.00+ EDR, class 2
Память	съемная микро SD карта 8 Гб
Частота записи	до 20 (Гц)
Вид данных	Leica GNSS и RINEX
Номинальное напряжение	12 В DC
Батарея	Внутр. - 1 Li-Ion аккумулятор GEB212 (7.4 В, 2.6 Ач); Внешн.- номинально 12 В, диапазон 10.5 - 28 В
Внутреннее питание, время работы	10.00 часов в режиме "статика", 5-7 часов в режиме RTK
Влажность	100% (ISO9022-13-06 / ISO9022-12-04 / MIL STD 810G 507.5 I)
Защита от воды, пыли и песка	IP68 соответствие стандартам IEC60529 and MIL STD 810F – 506.4-I, MIL STD 810F – 510.4-I and MIL STD 810F – 512.4-I Защита от брызг и пыли Защита от погружения в воду на 1.4 м
Виброзащищенность	При работе выдерживает сильную вибрацию (ISO9022-36-08 / MIL STD 810G 514.6 Cat.24)
Температура эксплуатации	-40° C до +65° C
Падение	Выдерживает падение с 2.0 м на твердую поверхность
Вес приемника	0.93 (без аккумулятора)
Размеры приемника	190 мм x 90 мм
Вес комплекта	2.90 кг (приемник, контроллер, батареи, веха, кронштейн)
Примечание:
¹⁾ D - измеряемое расстояние, мм.

Описание

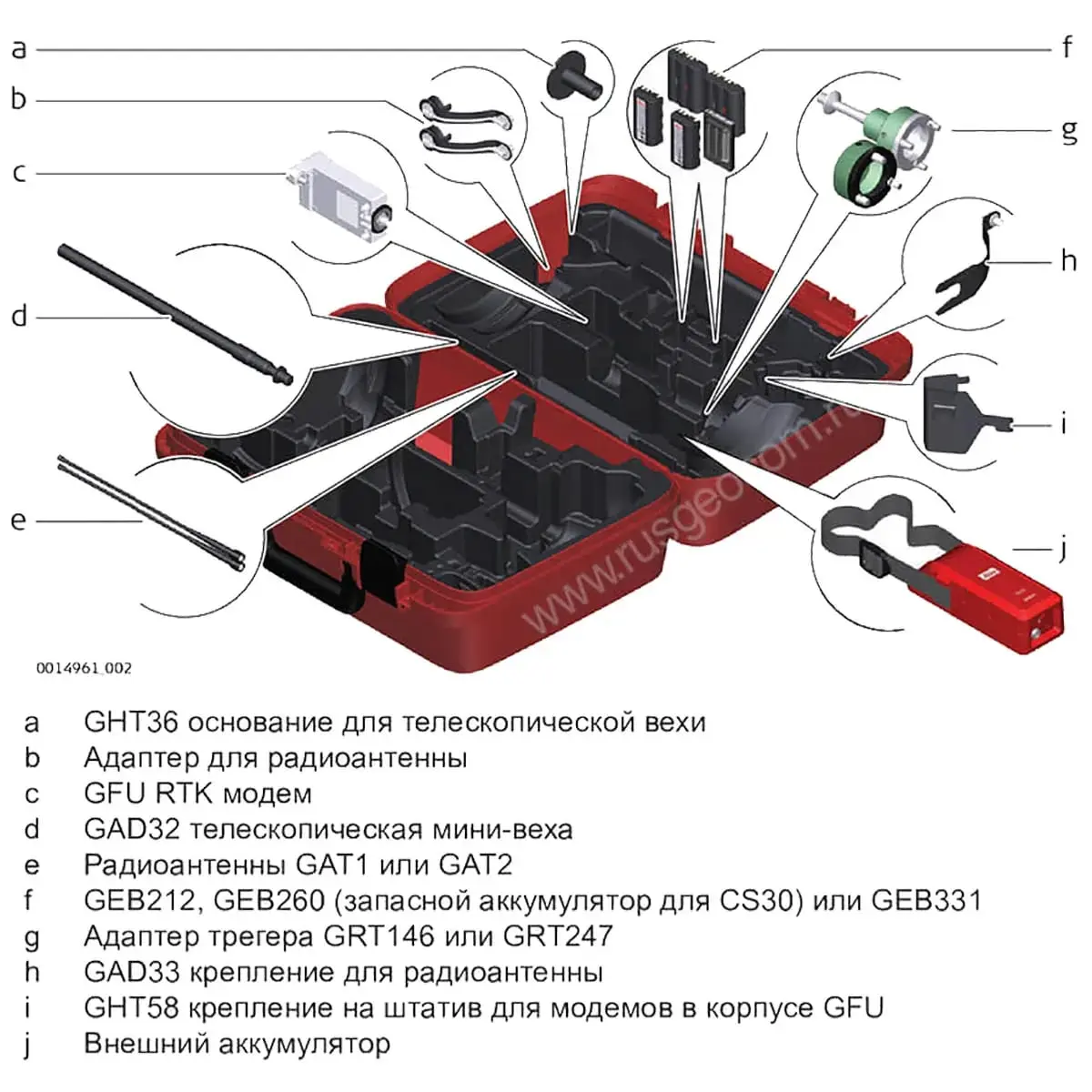

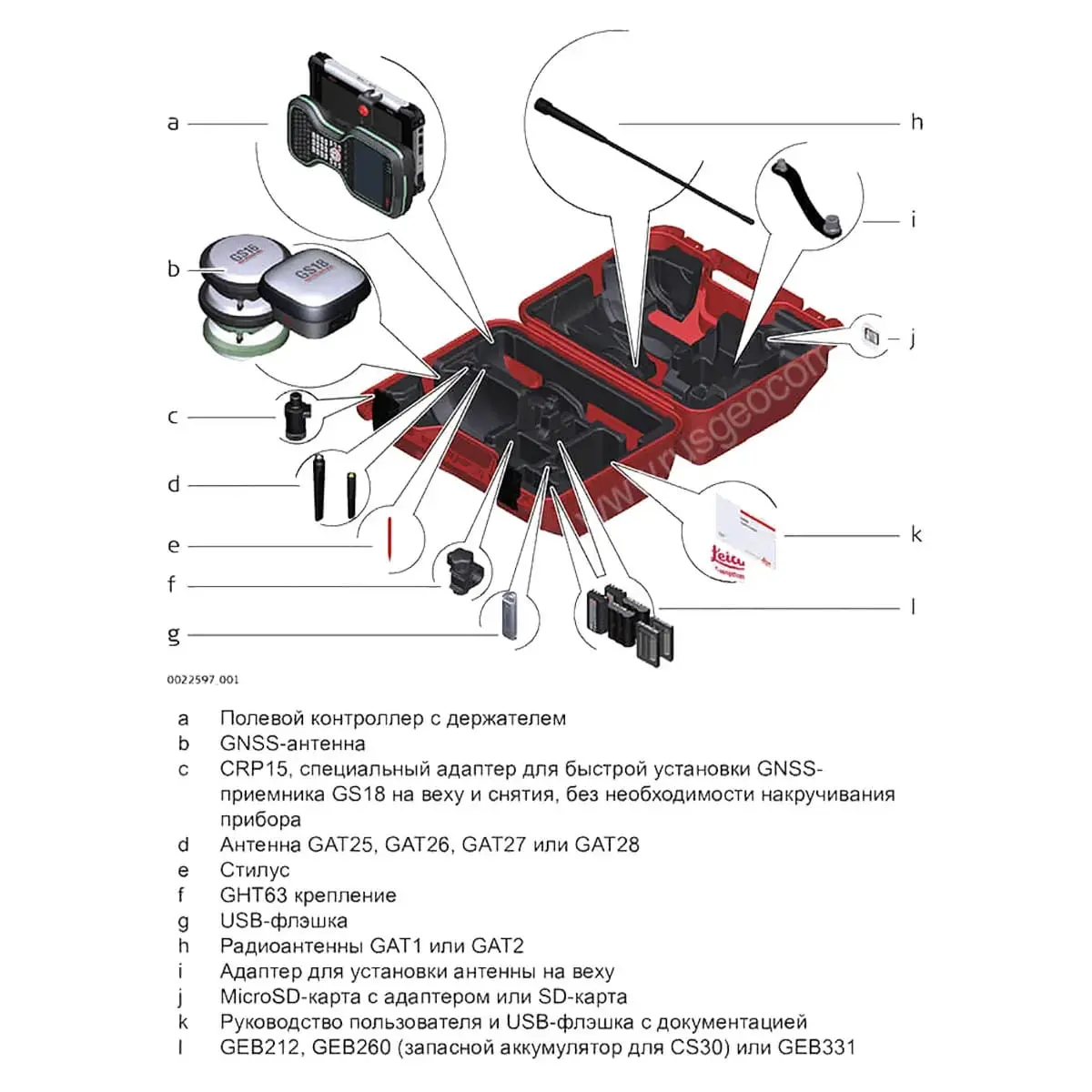

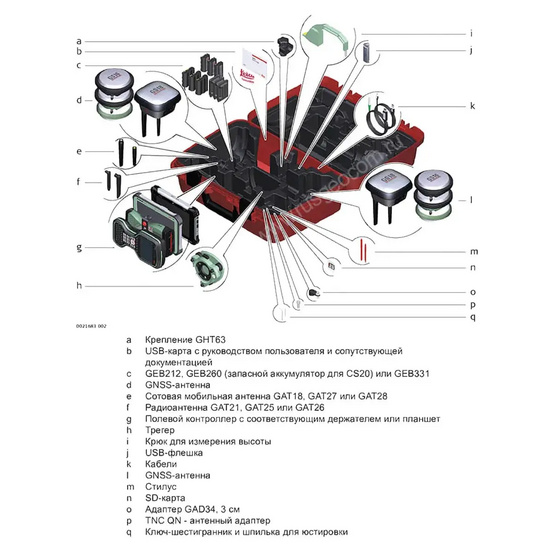

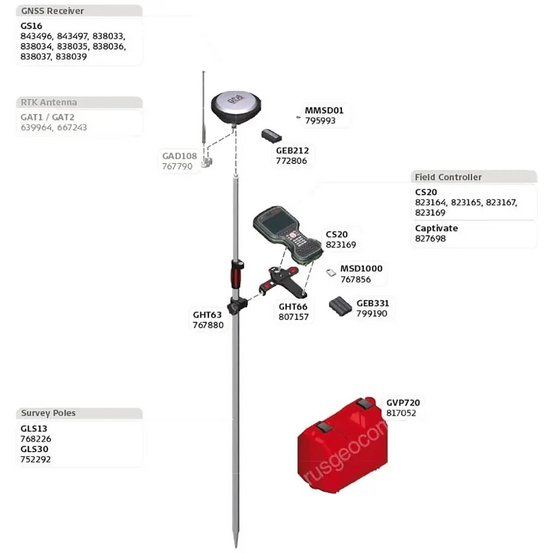

Состав комплекта:

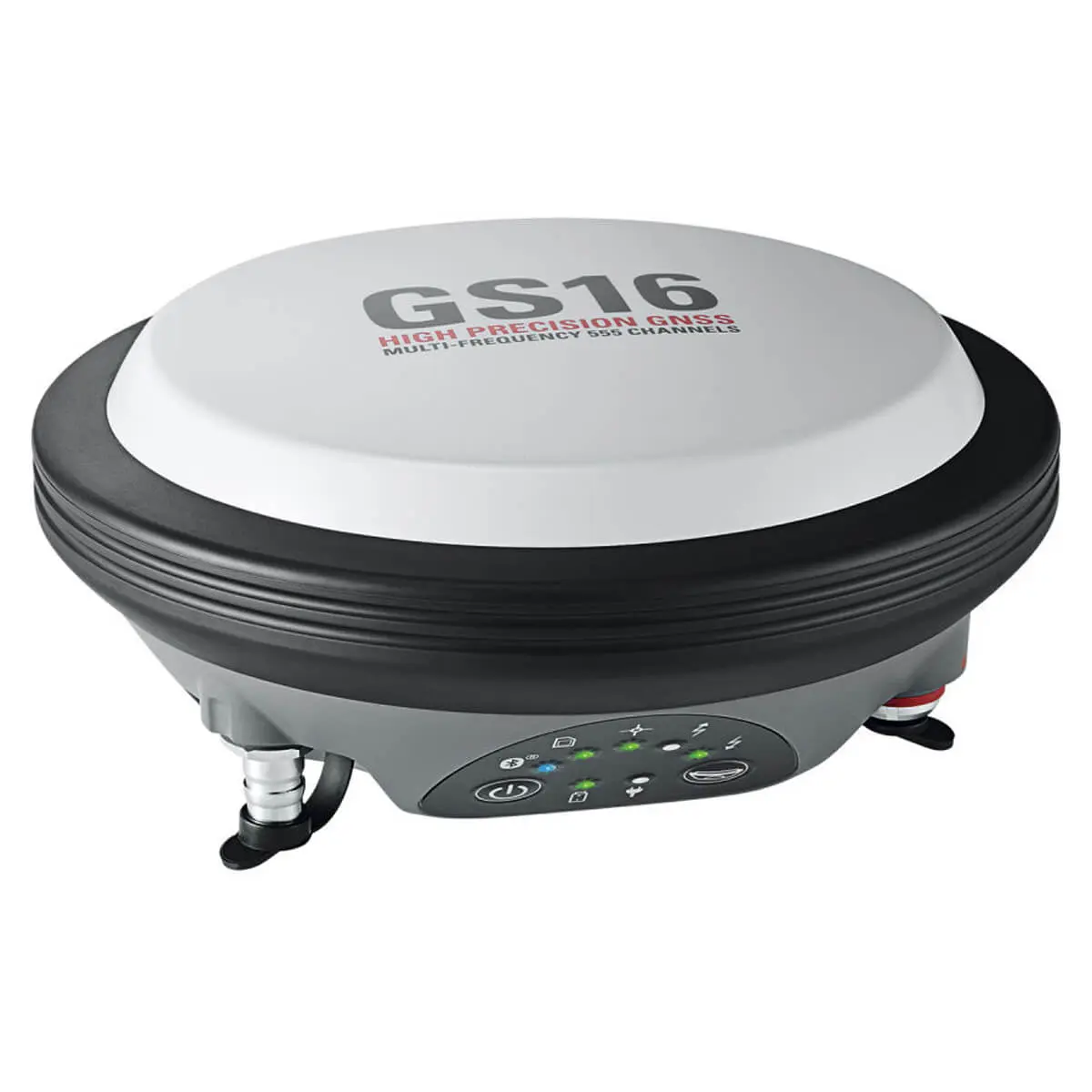

Приёмник спутниковый геодезический LEICA GS16 3.75G & UHF (минимальный; L1; Радио и GSM; cистема геодезическая);
Контроллер LEICA CS20 LTE Disto
Аккумулятор LEICA GEB212 (7.4V, 2.6Ач, Li-Ion)
Аккумулятор LEICA GEB331 (11.1V, 2.8Ah, Li-Ion)
Зарядное устройство LEICA GKL311 (GEB221,GEB211)
Карта памяти LEICA MMSD01 (1 Гб, microSD, пром.)

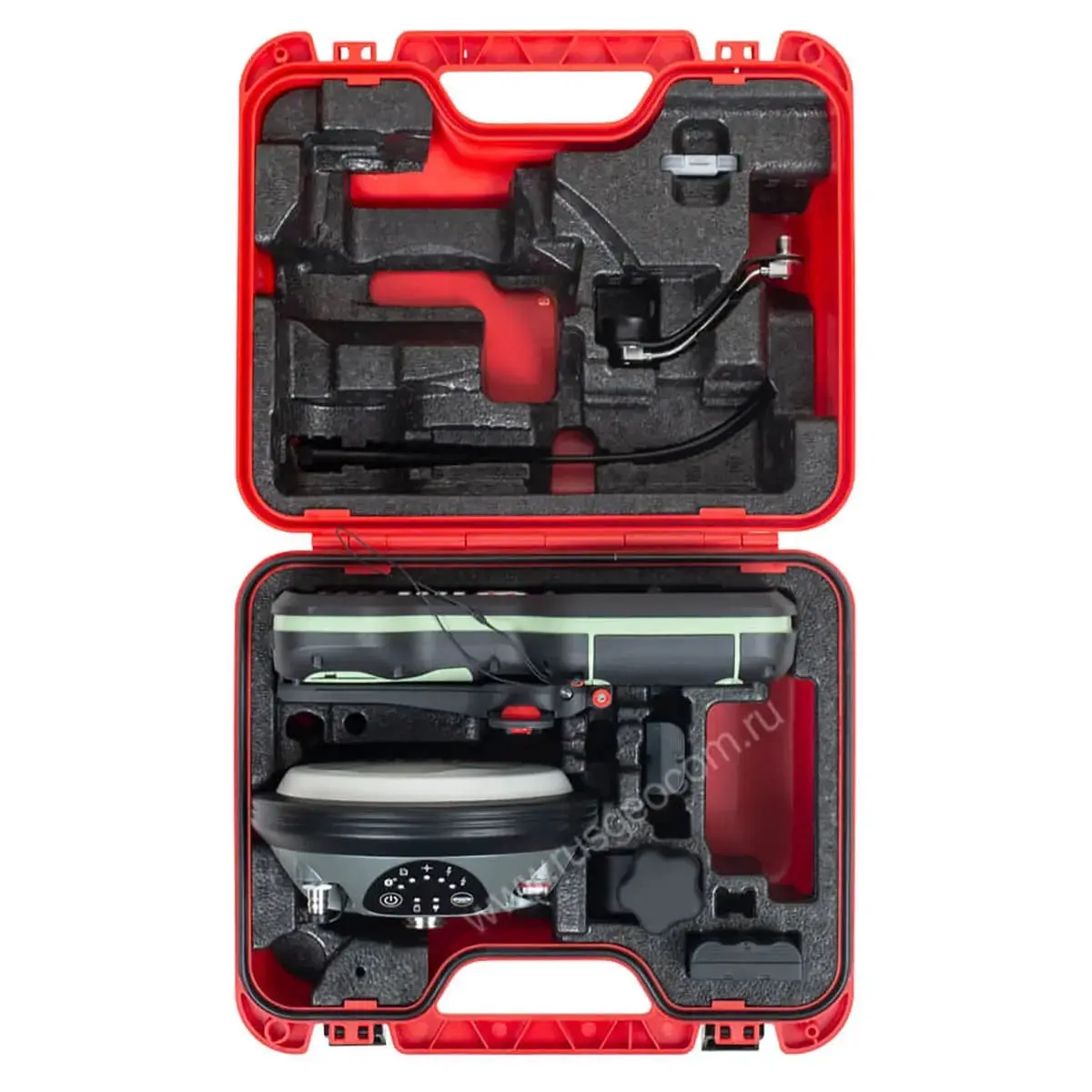

Кейс LEICA GVP734 (передвижной GNSS-приемник)
Веха LEICA GLS13 (2м, алюминиевая, телескоп.)
Крепление LEICA GHT66 (CS20/веха)
Крепление LEICA GHT63 на веху (CS10/CS15 кольцо) Кольцо для крепления GHT62 к вехе
Радиоантенна SATEL GAINFLEX (435-470 МГц)
Крепление LEICA GAD108 (радиоантенна/GS15)
Право на использование программного продукта LEICA Captivate Survey & Stakeout СS20 Съёмка и разбивка
Право на использование программного продукта LEICA LOP8, RINEX logging option (GS10/GS15; запись RINEX)
Право на использование программного продукта LEICA LOP53 (L2, L5 и L-band; GS10/GS15/GS16/GS25)
Лицензия LOP12 (GS10/GS15; RTK сети)
Право на использование программного продукта LEICA LOP56 (BeiDou; GS10/GS15/GS16/GS25)
Право на использование программного продукта LEICA LOP54 (ГЛОНАСС; GS10/GS15/GS16/GS25)

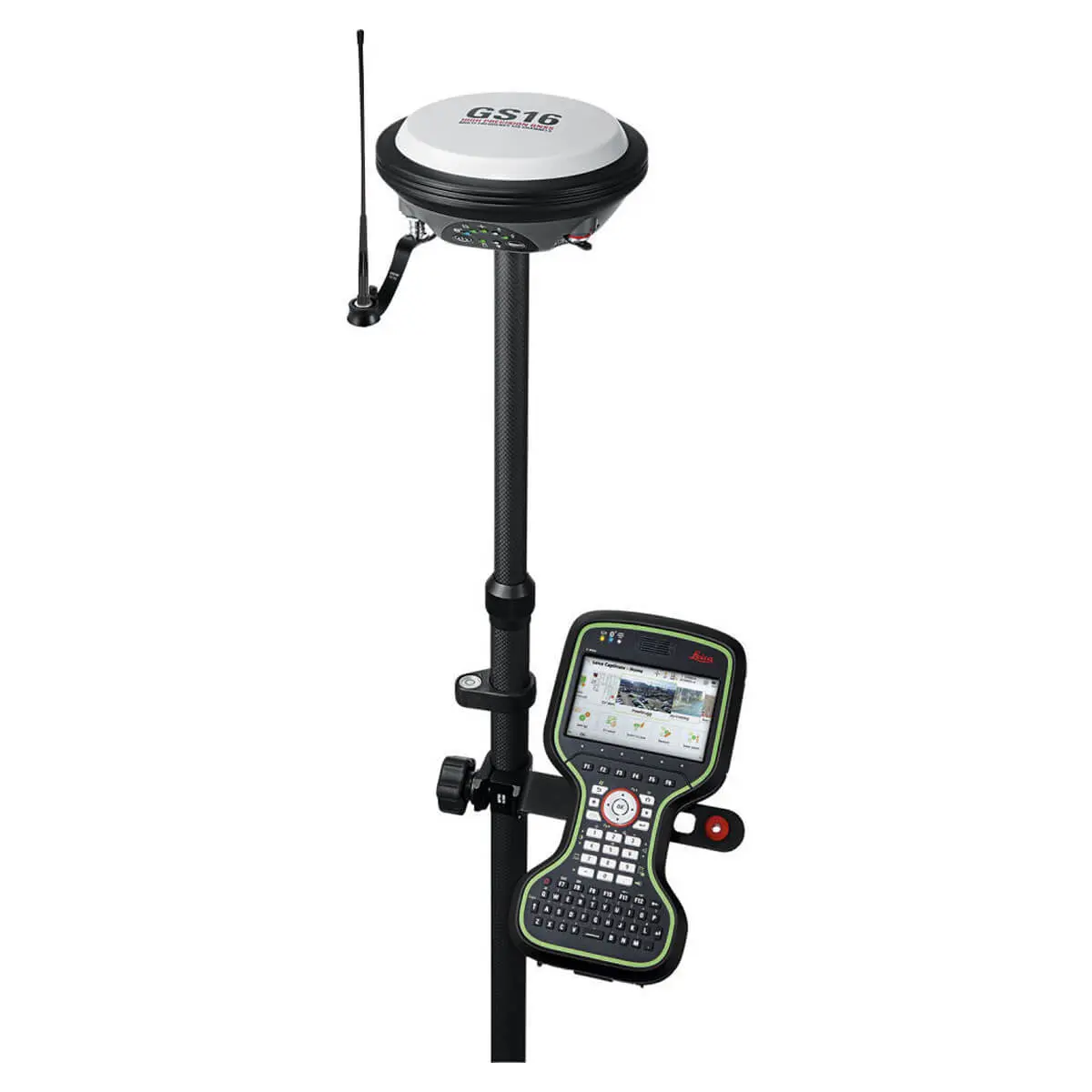

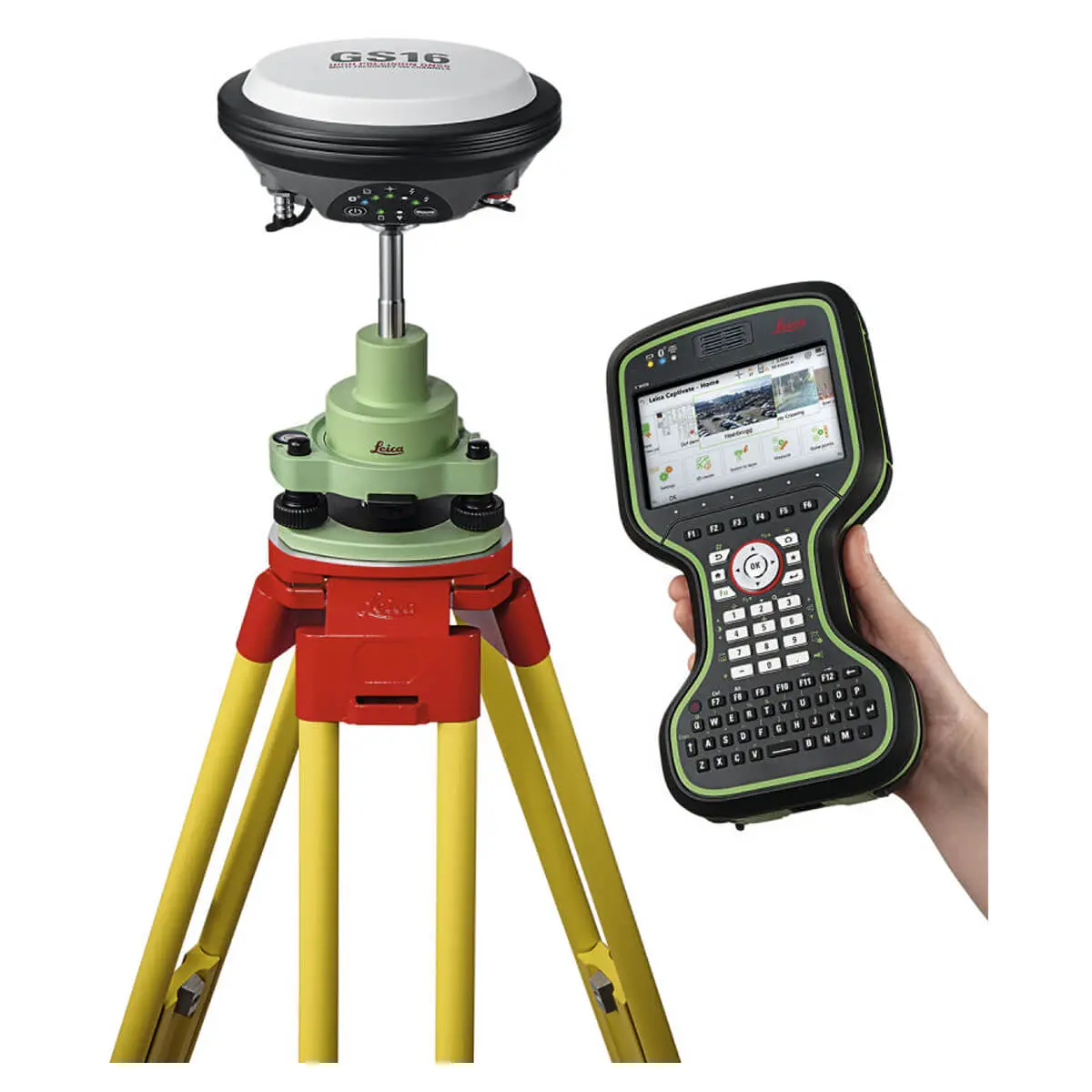

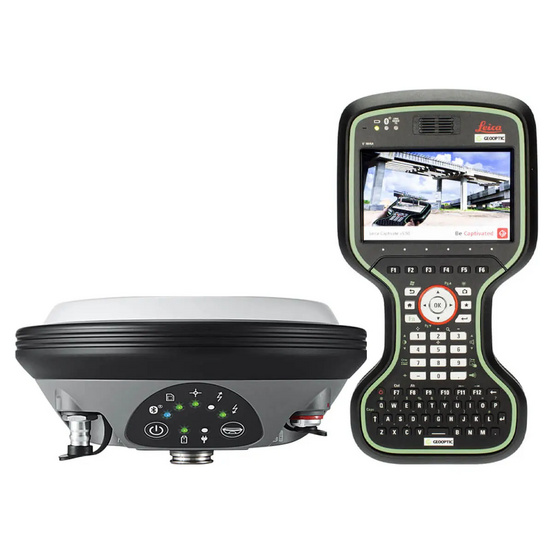

RTK комплект Leica GS16 GSM Radio Rover CS20 – набор приемника и аксессуаров, включающий в себя приборы для полноценного проведения геодезических и инженерных изысканий. Данная вариация отличается наличие в составе всенаправленной антенны с антикоррозийным покрытием Gainflex с диапазоном 435-470 МГЦ, необходимой при организации RTK сетей и полевого контроллера Disto CS20, который представляет собой защищенный от пыли и воды прибор для сбора геопространственных данных. Как и другие комплекты серии, этот набор включен в Госреестр, благодаря чему полученные результаты можно использовать в официальной документации и при составлении проектов.

Преимущества комплекта

Приёмник оснащен инновационной технологией компенсации наклона с помощью инерциальной системы, что позволяет без калибровки использовать комплект в условиях сильного воздействия магнитного излучения, например, вблизи ЛЭП, трансформаторов, металлических объектов и т.д. Такая возможность увеличивает общую производительность GNSS приемника на 20% по сравнению с аналогичными моделями.

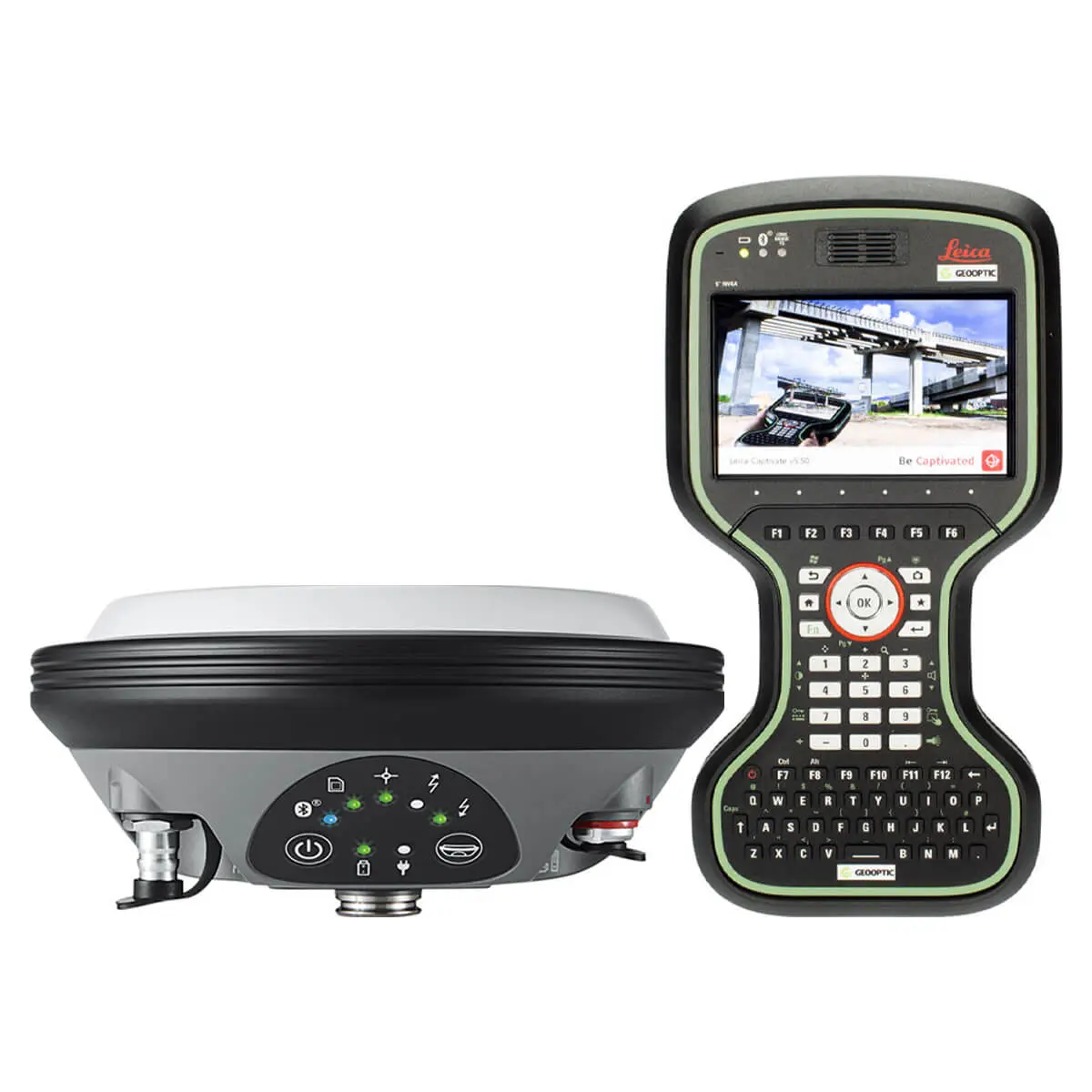

Полевой контроллер Disto CS20, который представляет собой защищенный от пыли и воды прибор для сбора геопространственных данных, совмещающих в себе контроллер для управления любыми механическими, роботизированными и сканирующими электронными тахеометрами и приемниками. Опционально, контроллер CS20 может иметь встроенную в его корпус рулетку Disto для быстрого и простого определения координат недоступных точек, что позволяет обойтись без использования тахеометра.

Особенности работы

В качестве источника поправочных данных комплект может использовать сигналы временной или стационарной базовой станции, или сети референцных станций, а при подписке на сервис SmartLink – спутниковый канал L-band. Наличие в GNSS комплект Leica GS16 GSM Radio Rover CS20 модемов сотовой и радиосвязи, а также непрерывный контроль надежности RTK-решения, обеспечивает автоматический переход на наиболее стабильный источник дифференциальных поправок. Передача данных по радиоканалу осуществляется с использованием обновленных протоколов, благодаря чему расширена зона покрытия приемника и увеличена его пропускная способность, по сравнению с радиомодемами предыдущего поколения.

Полевое ПО LEICA Captivate, предустановленное на контроллер приемника, позволяет выполнять все виды работ по измерениям и разбивке. Для повышения наглядности получаемые результаты могут быть представлены в виде 3D моделей с возможностью их экспорта в другие приложения. Встроенный в контроллер CS20 лазерный дальномер обеспечивает измерение расстояний до любой точки, над которой невозможно разместить ровер, автоматически рассчитывая ее плановые и высотные координаты для получения точных данных без дополнительного инструментария.

Купить RTK комплект Leica GS16 GSM Radio Rover CS20, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
