Стандарты сетей RTK:
MAC (Master Auxiliary Concept) под RTCM SC 104
Сертификат соответствия:
FCC, CE Местная экспертиза (Канада, Австралия, Япония, Китай)
:
100%; соответствие ISO9022-13-06, ISO9022-12-04 и MIL STD 810F – 507.4-I
Влаго- и пылезащита:
IP67; соответствие стандартам IEC60529 и MIL STD 810F – 506.4-I, MIL STD 810F – 510.4-I и MIL STD 810F – 512.4-I Защита от брызг и пыли Защита от погружения в воду на 1 м
Поддерживаемые сигналы:
GPS L2 GPS L5 GLONASS Galileo
Обновление местоположения, запись данных:
5 Гц 20 Гц Запись сырых данных Запись RINEX Вывод NMEA
Работа в RTK в качестве базовой станции:
Стандартно
Стандарт соответствия:
Соответствие ISO17123-8
Спутников одновременно наблюдается:
до 60 спутников на всех частотах
:
555 каналов
Время инициализации:
Обычно 8 сек
Кинематика (фаза) Подвижный после инициализации:
В плане: ±2·(10,0 + 1,0·10 -6 ·D) 1) (СКО) По высоте: ±2·(20,0 + 1,0·10 -6 ·D) 1) (СКО)
Технологии для работы в сетях базовых станций:
Leica SmartRTK
Статика и быстрая статика (фаза):
В плане: ±2·(5,0 + 0,5·10 -6 ·D) 1) (СКО) / По высоте: ±2·(10,0 + 0,5·10 -6 ·D) 1) (СКО)

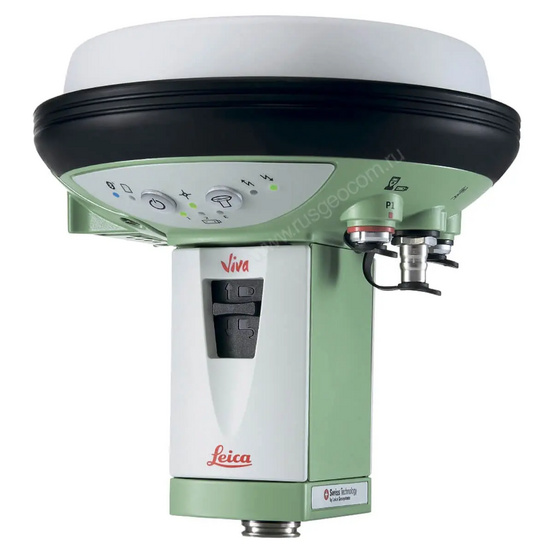

Масса (GS15):
1.34 кг
:
Номинально 12 В DC Диапазон 10.5 – 28 В DC
Клавиши:
Вкл./выкл. Функциональные клавиши
Кинематика (фаза):
В плане: ±2·(10,0 + 1,0·10 -6 ·D) 1) (СКО) / По высоте: ±2·(20,0 + 1,0·10 -6 ·D) 1) (СКО)
Размеры (GS15) (диаметр x высота ):
196 мм x 198 мм
Дополнительный интерфейс:
Встроенный вебинтерфейс – индикатор статуса и конфигурирование
Принимаемые сигналы:
GPS: L1, L2, L2C, L5 GLONASS: L1, L2 Galileo (тест): GIOVE-A, GIOVE-B Galileo: E1, E5a, E5b, Alt-BOC Compass SBAS: WAAS, EGNOS, GAGAN, MSAS
RTK технология:
Leica SmartCheck+
Частота обновлений:
до 20 Гц
:
от -40° С до +65° С; соответстви ISO9022-10-08, ISO9022-11-special, MIL STD 810F – 502.4-II, MIL STD 810F – 501.4-II
Световые индикаторы:
Bluetooth®, Положение, статус RTK, запись данных, питание
Надежность инициализации OTF:
более 99,99%
УВЧ антенна:
Встроенная УВЧ антенна Внешний коннектор УВЧ (тип QN)
:
Выдерживает падение с 1.0 м на твердую поверхность
Внутреннее питание, время работы:
10.00 ч приема RTK данных со стандартным радиомодемом 9.00 ч передачи RTK данных со стандартным радиомодемом 7.50 ч RTK по GSM/GPRS каналу от 2 внутренних батарей
Работа в режиме RTK:
DGPS / RTCM RTK до 5 км RTK неограниченно RTK сети Leica Lite RTK
Одновременная передача данных:
Можно одновременно подключить до 3 устройств связи 2 интерфейса для вывода поправок в реальном времени в разных форматах RTK / RTCM
Температура хранения:
от -40° С до +80° С; соответствие ISO9022-10-08, ISO9022-11-special, MIL STD 810F – 502.4-II, MIL STD 810F – 501.4-II
CDMA модем:
Встраиваемый CDMA модем Сменное устройство Двухполосный CDMA 1XRTT (800 / 1900 МГц)
:
Обычно: 3.2 Вт, 270 мА
Вывод NMEA:
NMEA 0183 V 2.20 и форматы Leica
Радиомодемы:
Все совместимые УВЧ/ ВЧ модемы
Ёмкость:
1 Гб хватает на 280 дней записи данных GPS & GLONASS (8+4 спутников) с частотой 15 сек
GSM / UMTS / CDMA антенна:
Встроенная GSM / UMTS / CDMA антенна Внешнее GSM / UMTS / CDMA соединение (QN)
GSM / UMTS / CDMA:
Все совместимые УВЧ GSM / GPRS / UMTS / CDMA модемы
Внешнее питание:
Внешняя NiMh батарея 9 Ач / 12 В
DGPS / RTCM:
обычно 25 см (СКО)
Вибрации:
Выдерживает сильные вибрации, соответствие ISO9022-36-08 и MIL STD 810F – 514.5-Cat.24
Быстрая статика (фаза) после инициализации:
В плане: ±2·(5,0 + 0,5·10 -6 ·D) 1) (СКО) По высоте: ±2·(10,0 + 0,5·10 -6 ·D) 1) (СКО)
Кабельный модем:
Все совместимые модемы
Порты связи:
1 x серийный RS232 Lemo 1 x USB / RS232 Lemo 1 x UART серийный и USB (для съемных RTK устройств) 1 x порт Bluetooth®, Bluetooth® v 2.00 + EDR, класс2
Статика (фаза) при длительных измерениях:
В плане: ±2·(3,0 + 0,5·10 -6 ·D) 1) (СКО) / По высоте: ±2·(6,0 + 0,5·10 -6 ·D) 1) (СКО)
:
Съемная SD карта: 1Гб
Форматы RTK Передача и прием:
Форматы Leica (Leica, Leica 4G) CMR, CMR+
Функции:
Функциональные клавиши: Переключение база/ровер Определение местоположения "здесь"
GNSS технологии:
Запатентованная технология Leica SmartTrack+: Улучшенный процессор обработки GNSS чип 4-го поколения Улучшенное шумоподавление Высокоточный импульсный коррелятор многолучевости для измерений псевдодальностей Отличное отслеживание низколетящих спутников Точные измерения фазы несущей всех GNSS-систем (СКО <0.5 мм) Минимальное время инициализации
Дальность OTF:
до 50 км
Форматы стандарта RTCM:
RTCM 2.1, RTCM 2.3, RTCM 3.0, RTCM 3.1
Измерения:
Независимые кодовые и фазовые измерения по всем частотам GPS: полный цикл фазы несущей, Код (C/A, P, C код) GLONASS: полный цикл фазы несущей, код(C/A, P код) Galileo: полный цикл фазы несущей, код
Поддерживаемые технологии:
VRS, FKP, iMAX
Удары:
40г / 15 до 23 мсек, соответствие MIL STD 810F – 516.5-I Нет потери спутников при вариациях положения вехи до 150 мм
Связь с SmartLink:
Внутреннее питание:
Перезаряжаемые съемные Li-ion батареи, 2.6 Ач / 7.4 В, по 2 батареи в приемнике
Опрокидывание:
Выдерживает опрокидывание с 2-х метровой вехи
:

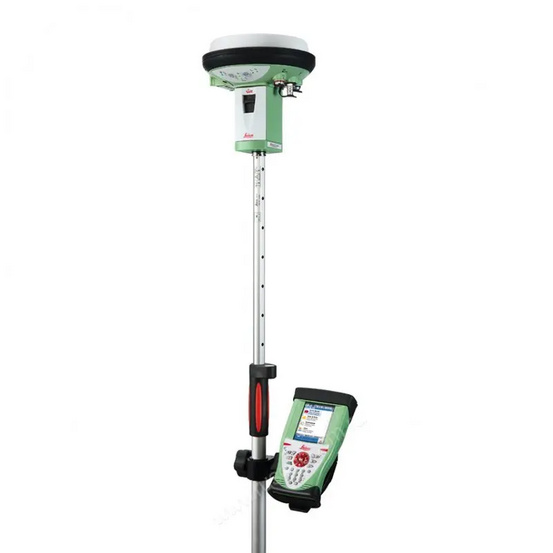

3.30 кг RTK ровер со встроенным модемом, контроллером, батареями, вехой и креплением
