GNSS антенна Javad TriAnt

Наличие по запросу

Цена по запросу

Оформить заказ

Габаритные размеры: 128 мм x 128 мм x 54.5 мм (тип A) 128 мм x 128 мм x 53.8 мм (тип B)

Частота:

Выходное сопротивление: 50 Ом

: 470 г (тип A) 425 г (тип B)

Температурный режим работы: -45°C ~ +85°C

: Зеленый

Характеристика:

: Влагостойкая

Коэффициент усиления антенны:

: 3.0~15.0В пост. тока DC 45мА@5.0В typ.

Коэффициент эллиптичности:

КСВН:

LNA gain:

Тип антенны:

Коэффициент усиления для малошумящего усилителя:

Корпус: Обтекатель: ABS Основа: ABS

Коэффициент шума: 1559~1610 MГц - 1.7 дБ typ. 1164~1253 MГц - 1.7 дБ typ.

Рабочая частота: 1559~1610 MГц 1164~1253 MГц

Разъем: TNC

Температура хранения: -50°C ~ +85°C

Сигнал
Характеристика	GPS L1/L2/L5 ГЛОНАСС L1/L2/L3 GALILEO E1/E5ab COMPASS B1/B2 WAAS L1/L5, EGNOS, MSAS, GAGAN QZSS L1/L2/L5
Рабочая частота	1559~1610 MГц 1164~1253 MГц
Электрические характеристики
Коэффициент усиления антенны	1559~1610 MГц - 5.0 дБ typ. 1164~1253 MГц - 4.0 дБ typ.
Коэффициент эллиптичности	3.0 дБ max
Выходное сопротивление	50 Ом
КСВН	2.0 : 1
LNA gain	32±2 dB
Коэффициент шума	1559~1610 MГц - 1.7 дБ typ. 1164~1253 MГц - 1.7 дБ typ.
Напряжение постоянного тока	3.0~15.0В пост. тока DC 45мА@5.0В typ.
Окружающая среда
Температурный режим работы	-45°C ~ +85°C
Температура хранения	-50°C ~ +85°C
Влажность	Влагостойкая
Механические характеристики
Тип антенны	Microstrip
Разъем	TNC
Масса	470 г (тип A) 425 г (тип B)
Габаритные размеры	128 мм x 128 мм x 54.5 мм (тип A) 128 мм x 128 мм x 53.8 мм (тип B)
Корпус	Обтекатель: ABS Основа: ABS
Цвет	Зеленый
Крепление	Резьба 1-14 дюйма (тип A) 3 отверстия M5 (тип B)

Описание

GNSS-антенна Javad TriAnt - компактный прибор повышенной надежности. Модель предназначена для расширения функционала, повышения быстродействия съемки и качества данных при работе с фирменным приемником Triumph 4X. Помимо геодезических и строительных задач антенну можно использовать в составе автоматизированных систем управления тяжелой техникой и роботизированным оборудованием.

Ключевые преимущества

Обработка сигналов ГЛОНАСС, GPS, GALILEO и BEIDOU.
Поддержка систем коррекции WAAS, EGNOS, MSAS, GAGAN, QZSS.
Работа в мультичастотном режиме.

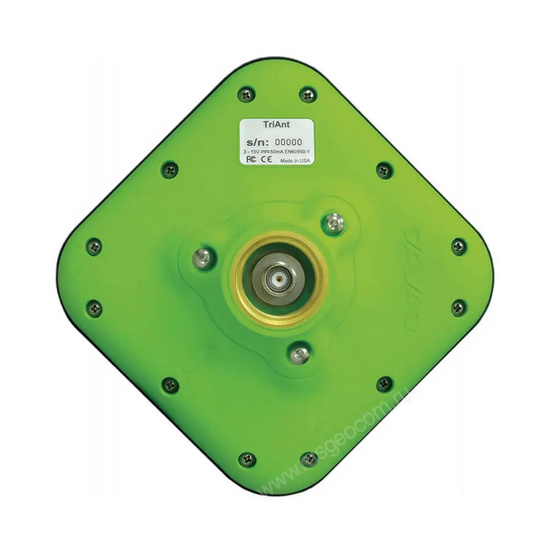

Расположенный в центре нижней части антенны TNC-разъем максимально защищен от пыли и воды.
Сверхкомпактные размеры 128х128 мм при толщине корпуса 39 мм.

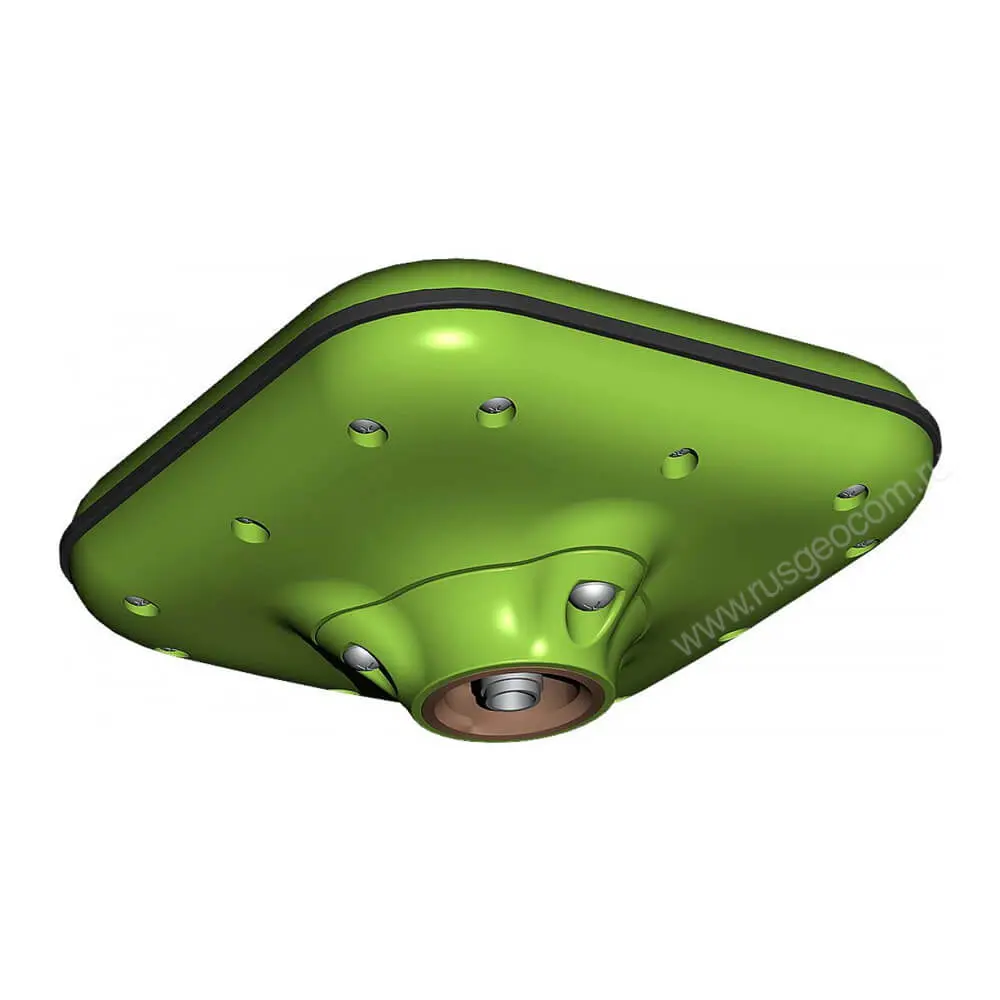

2 варианта установки

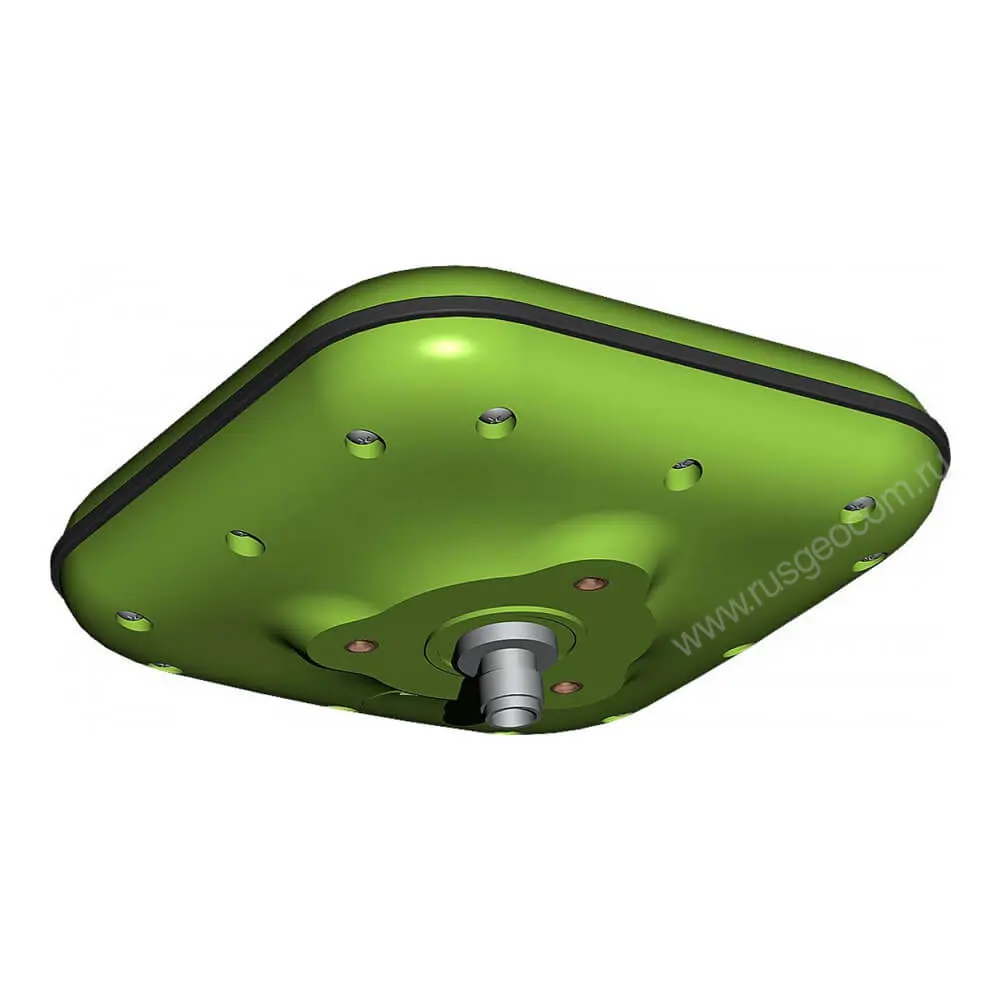

Javad TriAnt можно разместить на стандартной геодезической вехе при наличии специальной переходной накладки. Кроме того, предусмотрены 3 крепежных отверстия для установки микрополосковой антенны на строительной технике и любой ровной поверхности при работе в стационарном формате.

Надежность в жестких условиях

Температурный диапазон эксплуатации от -45 °C до 85 °C позволяет успешно использовать оборудование GNSS Javad круглый год практически в любом регионе.

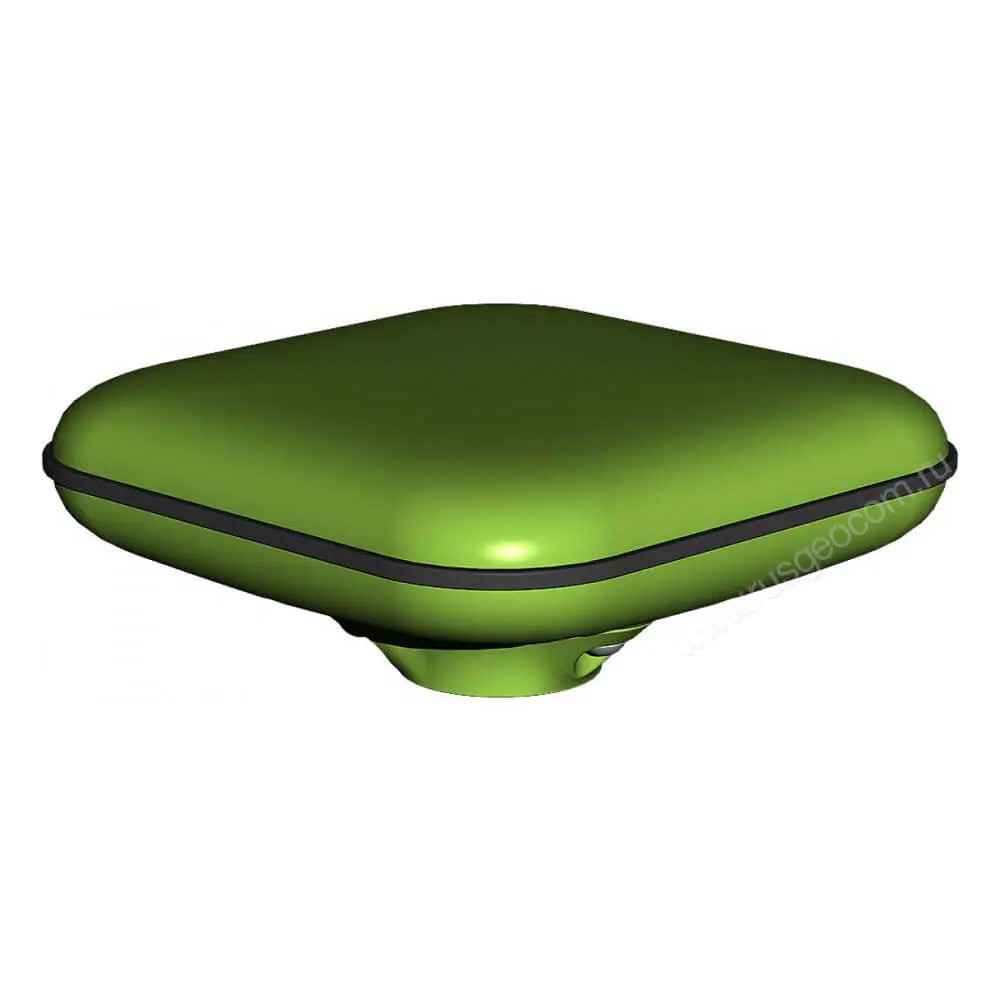

Верхний кожух выполнен из прочного ABS-пластика, а в основе конструкции лежит легкая и крепкая алюминиевая рама. Герметичный корпус гарантирует пыле влагозащиту высокого уровня.

Купить GNSS-антенну Javad TriAnt, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
