GNSS антенна Javad RingAnt-DM

Наличие по запросу

Цена по запросу

Оформить заказ

Габаритные размеры: Ø=380 мм; высота=138 мм

Выходное сопротивление: 50 Ом

Частота:

: Резьба 5/8” -11”

Температурный режим работы: -45°C ~ +85°C

: 4.4 кг

Характеристика: GPS L1/L2/L5 ГЛОНАСС L1/L2/L3 GALILEO E1/E5ab/E6 COMPASS B1/B2/B3 WAAS L1/L5, EGNOS, MSAS, GAGAN QZSS L1/L2/L5/LEX

Коэффициент усиления антенны: 1559~1610 МГц - 6.0 дБ typ. 1164~1300 МГц - 5.0 дБ typ.

: Влагостойкая

Коэффициент эллиптичности: 3.0 дБ max

: 3.0~15.0 В пост. тока 45мA@5.0 В typ.

LNA gain: 32±2 дБ

Тип антенны: Всенаправленная, полусферическая

Коэффициент шума: 1559~1610 МГц - 2.2 дБ typ. 1164~1300 МГц - 1.7 дБ typ.

Корпус: Обтекатель: стекловолокно Основа: алюминий

Рабочая частота: 1559~1610 MГц 1164~1253 MГц

Разъем: N-type

Температура хранения: -50°C ~ +85°C

Сигнал
Характеристика	GPS L1/L2/L5 ГЛОНАСС L1/L2/L3 GALILEO E1/E5ab/E6 COMPASS B1/B2/B3 WAAS L1/L5, EGNOS, MSAS, GAGAN QZSS L1/L2/L5/LEX
Рабочая частота	1559~1610 MГц 1164~1253 MГц
Электрические характеристики
Коэффициент усиления антенны	1559~1610 МГц - 6.0 дБ typ. 1164~1300 МГц - 5.0 дБ typ.
Коэффициент эллиптичности	3.0 дБ max
Выходное сопротивление	50 Ом
LNA gain	32±2 дБ
Коэффициент шума	1559~1610 МГц - 2.2 дБ typ. 1164~1300 МГц - 1.7 дБ typ.
Напряжение постоянного тока	3.0~15.0 В пост. тока 45мA@5.0 В typ.
Окружающая среда
Температурный режим работы	-45°C ~ +85°C
Температура хранения	-50°C ~ +85°C
Влажность	Влагостойкая
Механические характеристики
Тип антенны	Всенаправленная, полусферическая
Разъем	N-type
Масса	4.4 кг
Габаритные размеры	Ø=380 мм; высота=138 мм
Корпус	Обтекатель: стекловолокно Основа: алюминий
Крепление	Резьба 5/8” -11”

Описание

GNSS-антенна Javad RingAnt-DM - специализированное оборудование для базовых станций, сетей инфраструктурного геодезического мониторинга и высокоточных изысканий на основе спутниковых данных. Прибор может эффективно обрабатывать сигналы всех современных группировок спутников и сервисов коррекционных поправок в мультичастотном режиме. Помимо геодезических и строительных задач антенну можно использовать в составе автоматизированных комплексов управления тяжелой техникой.

Особенности модели

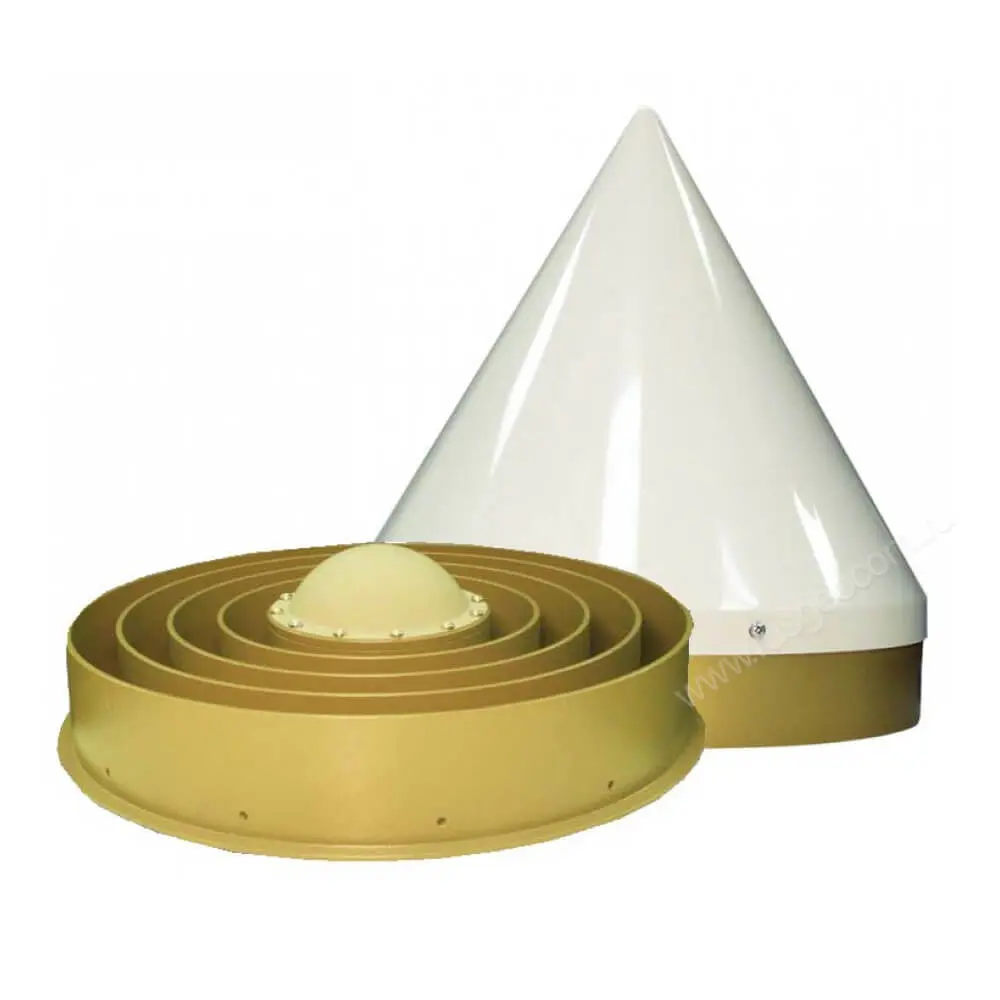

В основе всенаправленной антенны лежит ультра широкополосный приемный элемент от Dorne & Margolin, заключенный в конструкцию из дроссельных колец (choke ring). Такая схема обеспечивает Javad RingAnt-DM исключительную точность позиционирования за счет подавления эффектов многолучевости и переотраженных сигналов. Кроме того, антенна отлично отслеживает низколетящие спутники.

Ключевые преимущества

Обработка сигналов ГЛОНАСС, GPS, GALILEO и BEIDOU.
Поддержка систем коррекции WAAS, EGNOS, MSAS, GAGAN, QZSS.
Работа в мультичастотном режиме.
Расположенный в центре нижней части антенны GNSS Javad разъем под фидер формата N-Type.максимально защищен от пыли и воды.

Надежность в жестких условиях

Модель Javad RingAnt-DM рассчитана на жесткие условия эксплуатации. Температурный диапазон от -45 °C до 85 °C позволяет успешно использовать устройство круглый год практически в любом регионе. При работе в стационарном формате оборудование можно разместить на стандартной геодезической мини-вехе с резьбой стандарта ⅝ дюйма.

Верхний конический кожух выполнен из прочного стеклопластика и служит для защиты от снега, а в основе конструкции лежит легкая и крепкая алюминиевая рама. Герметичный корпус гарантирует пыле влагозащиту высокого уровня.

Купить GNSS-антенну Javad RingAnt-DM, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
