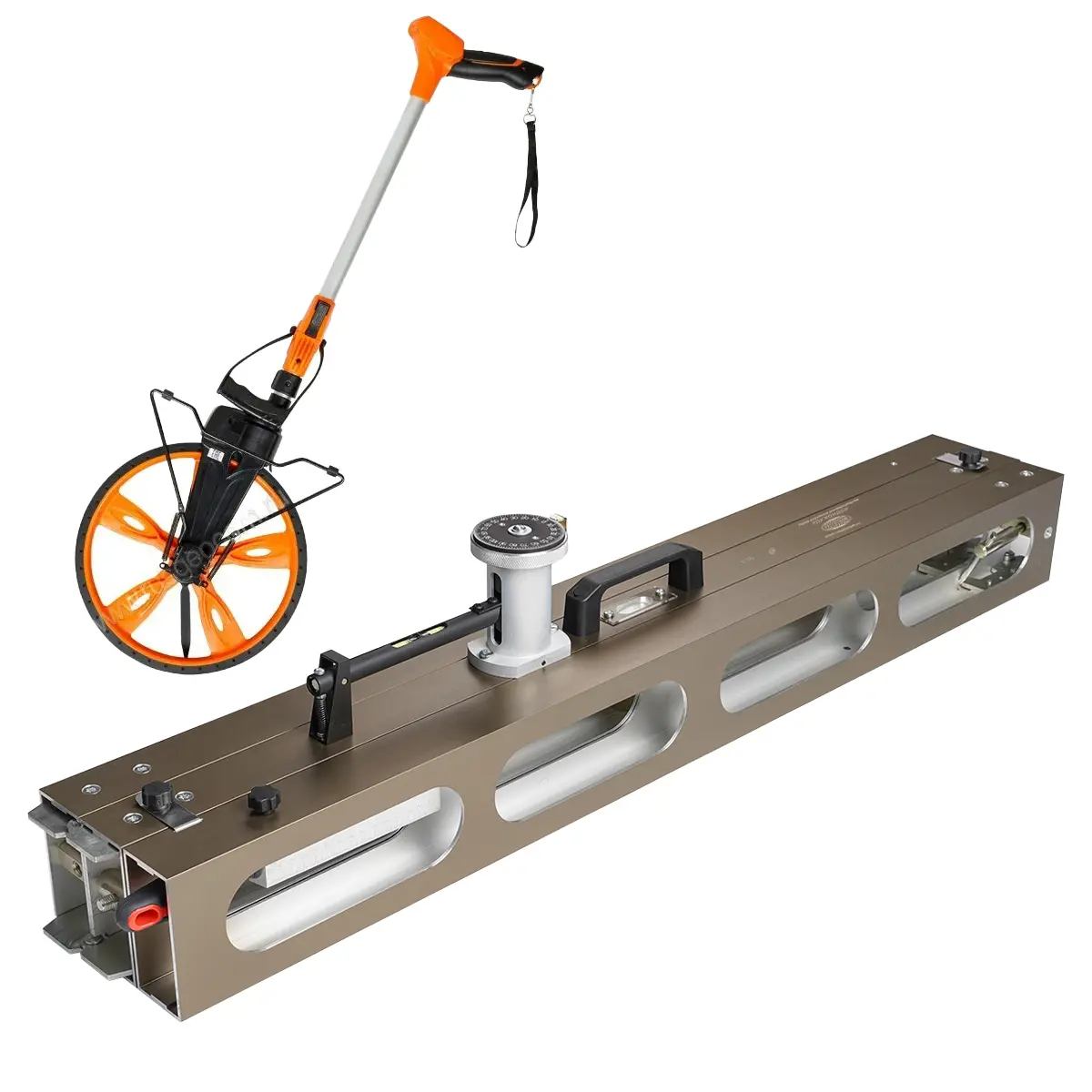

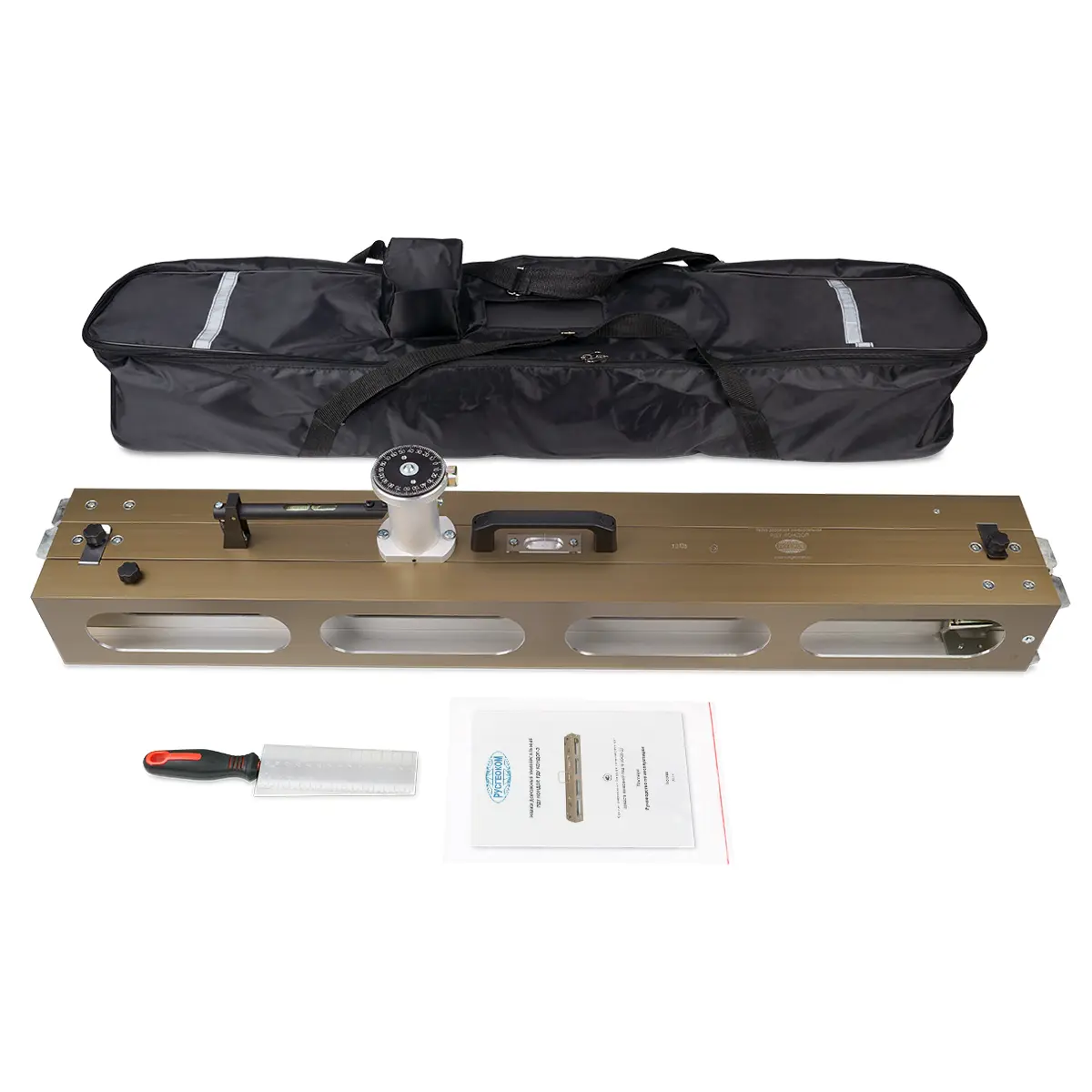

Дорожная рейка РДУ Кондор-Компакт с поверкой + дорожное колесо RGK Q64 с поверкой

Наличие по запросу

77190руб.

Оформить заказ в 1 клик

Шаг меток шкалы измерений неровностей:

Градуировка шкалы эклиметра для измерений крутизны откосов (в обе стороны):

Средняя загрузка, часов в сутки:

Срок службы, лет:

Диапазон измерений толщины слоев покрытий:

Предельно допускаемое отклонение шкалы эклиметра от номинальных значений:

Прогиб рейки от собственного веса в сере-дине пролета длиной 2900 мм, мм, не более:

Цена деления шкалы измерений толщины слоев покрытия:

Диаметр колеса:

Диапазон измерений уклонов по лимбу измерительной головки, ‰:

Допускаемое отклонение от номинальных значений длины шкалы измерений толщины слоев и расстояний между любым штрихом и началом шкалы при температуре окружающей среды (20±5)ºС, мм, не более:

Шаг счетчика:

Пределы допускаемой абсолютной погрешности измерений уклонов, ‰:

Габаритные размеры рейки в чехле, мм, не более:

Средняя загрузка:

Диапазон длины пройденного пути:

Цена деления шкалы лимба измерительной головки, ‰:

Диапазон измерений длины:

Срок службы:

Длина прибора в рабочем состоянии:

Ширина плоских граней клинового промерника, мм:

Пределы допускаемой абсолютной погрешности измерений длины:

Прогиб рейки от собственного веса в середине пролета длиной 2900 мм, мм, не более:

Длина прибора в сложенном состоянии:

Угол между гранями клинового промерника:

Цена деления шкалы рейки:

Диапазон измерений неровностей (просветов под рейкой), мм:

Длина рейки в рабочем состоянии:

Диапазон измерений длины, мм:

Дискретность измерений неровностей (просветов под рейкой), мм:

Ширина опорной грани рейки:

Пределы допускаемой абсолютной погрешности измерений длины, мм:

Шаг меток шкалы измерений неровностей, мм:

Прогиб рейки от собственного веса в середине пролета длиной 2900 мм, не более:

Цена деления шкалы рейки, мм:

Диапазон измерений толщины слоев покрытий, мм:

Предельно допускаемое отклонение опорной грани от плоскостности:

Длина рейки в рабочем состоянии, мм:

Цена деления шкалы измерений толщины слоев покрытия, мм:

Предельно допускаемое отклонение боковой грани рейки от прямолинейности:

Ширина опорной грани рейки, мм:

Допускаемое отклонение от номинальных значений длины шкалы измерений толщи-ны слоев и расстояний между любым штрихом и началом шкалы при температу-ре окружающей среды (20±5)ºС, мм, не более:

Ширина плоских граней клинового промерника:

Вес:

Прогиб рейки от собственного веса в середине пролета длиной 2900 мм, мм, не бо-лее:

Габаритные размеры рейки в чехле, не более:

Диапазон измерений неровностей (просветов под рейкой):

Предельно допускаемое отклонение опорной грани от плоскостности, мм:

Масса рейки в чехле, не более:

Дискретность измерений неровностей (просветов под рейкой):

Предельно допускаемое отклонение боковой грани рейки от прямолинейности, мм:

Средняя наработка на отказ, час:

	RGK Q64 с поверкой
Диапазон измерений длины, мм	от 0 до 3000
Пределы допускаемой абсолютной погрешности измерений длины, мм	± 2
Цена деления шкалы рейки, мм	5
Длина рейки в рабочем состоянии, мм	3000 ± 2
Ширина опорной грани рейки, мм	50 ± 2
Прогиб рейки от собственного веса в середине пролета длиной 2900 мм, мм, не бо-лее	0,4
Предельно допускаемое отклонение опорной грани от плоскостности, мм	0,2
Предельно допускаемое отклонение боковой грани рейки от прямолинейности, мм	10
Градуировка шкалы эклиметра для измерений крутизны откосов (в обе стороны)	18º26' (1:3), 26º34' (1:2), 33º41' (1:1,5), 45º (1:1)
Предельно допускаемое отклонение шкалы эклиметра от номинальных значений	± 2º30'
Диапазон измерений уклонов по лимбу измерительной головки, ‰	от 0 до 100
Пределы допускаемой абсолютной погрешности измерений уклонов, ‰	± 0,5
Цена деления шкалы лимба измерительной головки, ‰	1
Ширина плоских граней клинового промерника, мм	50,0±0,5
Угол между гранями клинового промерника	5º45'±5'
Диапазон измерений неровностей (просветов под рейкой), мм	от 1 до 15
Дискретность измерений неровностей (просветов под рейкой), мм	1
Шаг меток шкалы измерений неровностей, мм	10,0±0,1
Диапазон измерений толщины слоев покрытий, мм	от 5 до 150
Цена деления шкалы измерений толщины слоев покрытия, мм	5
Допускаемое отклонение от номинальных значений длины шкалы измерений толщи-ны слоев и расстояний между любым штрихом и началом шкалы при температу-ре окружающей среды (20±5)ºС, мм, не более	± 0,5
Габаритные размеры рейки в чехле, не более:	1070 х 180 х 250 мм
Масса рейки в чехле, не более	10 кг
Средняя наработка на отказ, час	1000
Средняя загрузка, часов в сутки	1,5
Срок службы, лет	5

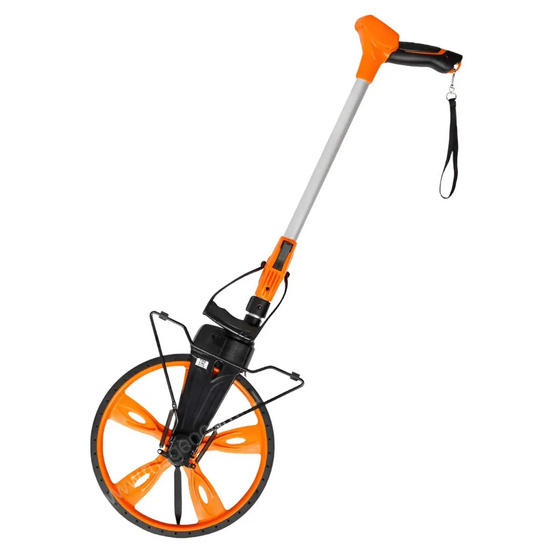

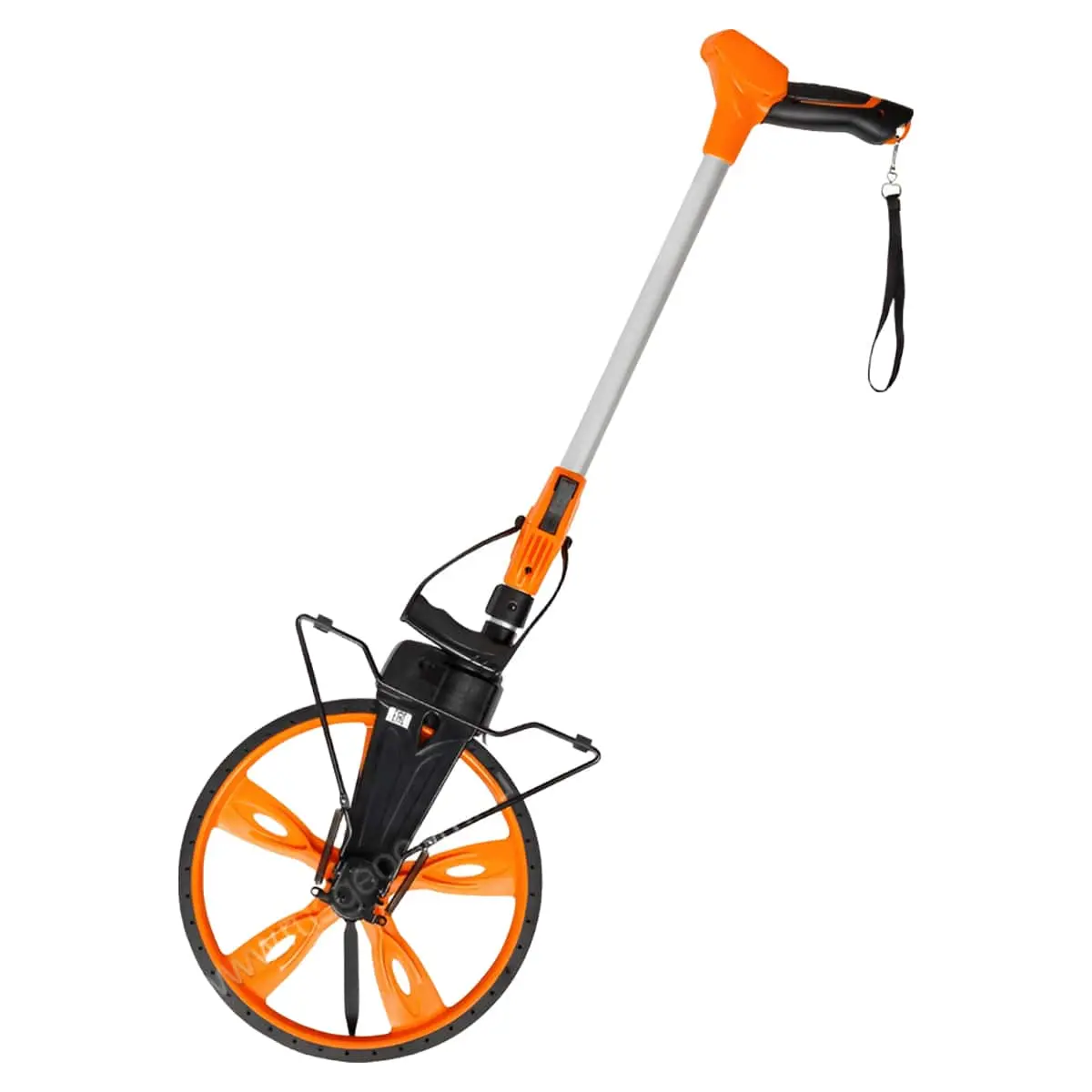

Диаметр колеса	319,7 мм
Диапазон длины пройденного пути	от 0,01 м до 9999,9 м
Шаг счетчика	0,01 м
Длина прибора в рабочем состоянии	не более 990 мм
Длина прибора в сложенном состоянии	не более 525 мм
Вес	не более 2,5 кг

Описание

Дорожные рейки РДУ Кондор — это профессиональные измерительные инструменты, внесённые в Государственный реестр средств измерений РФ. Используются для контроля ровности, уклонов, колейности и других параметров дорожных покрытий и аэродромов.

Назначение и основные характеристики

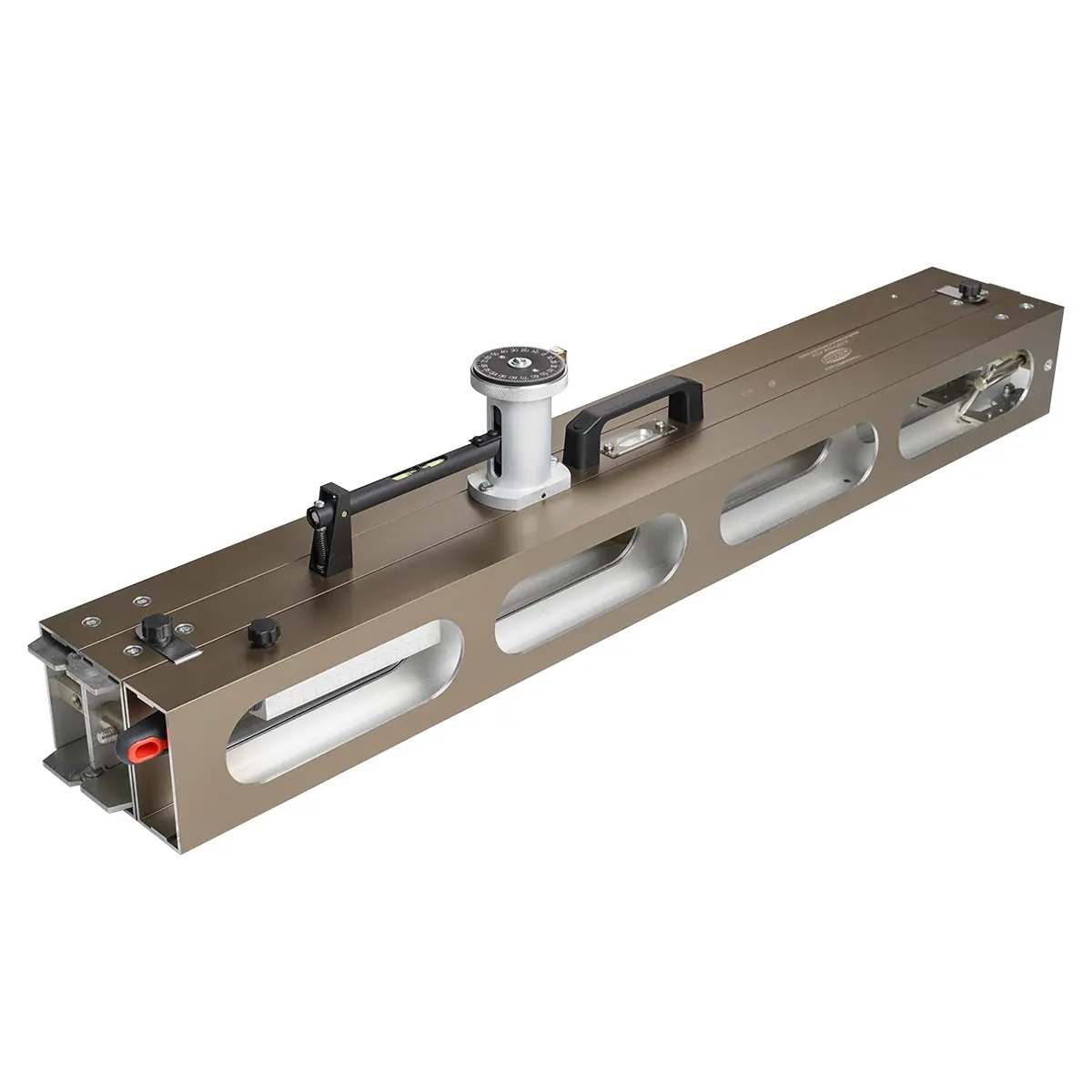

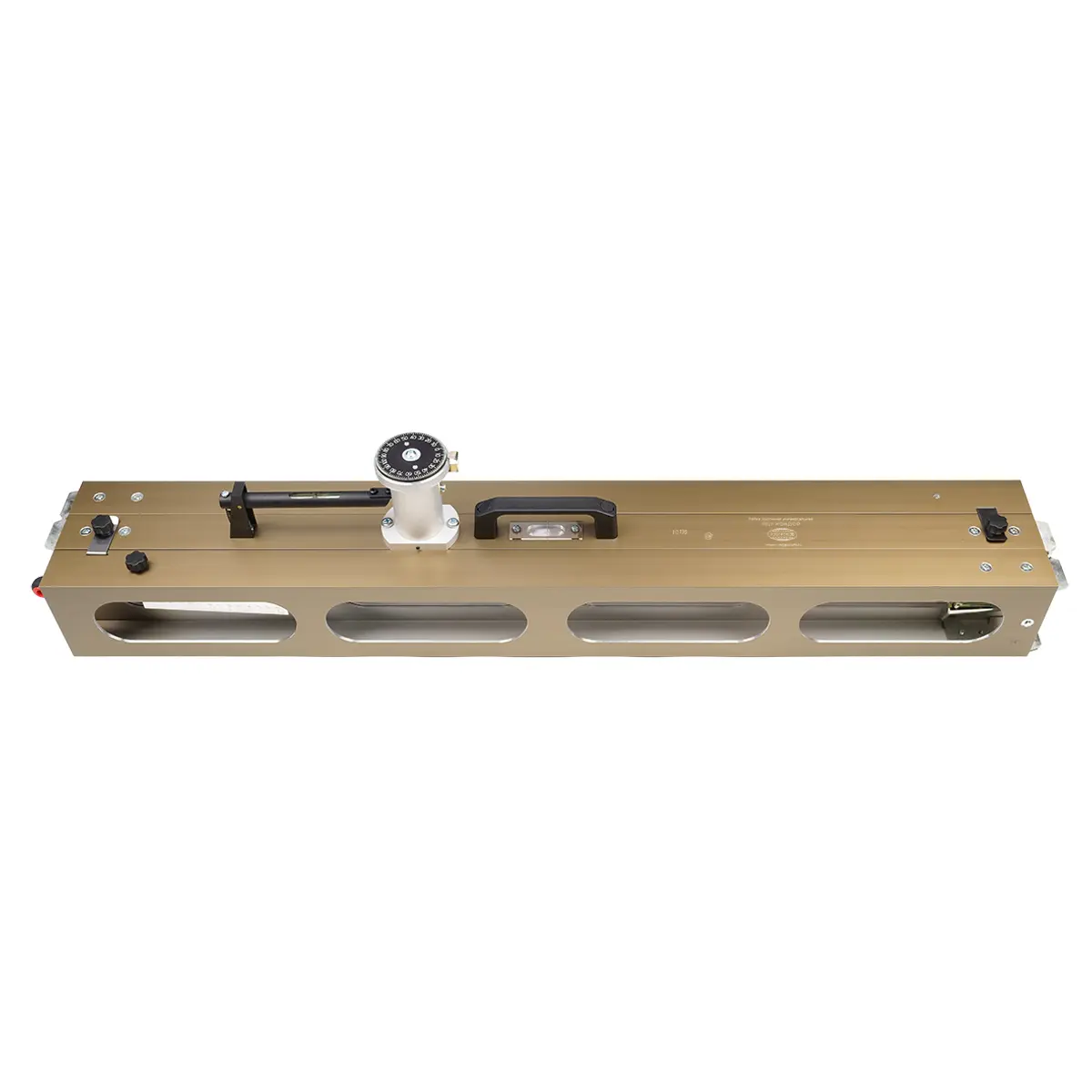

Рейка РДУ "Кондор" от компании производителя Русгеоком — трёхсекционный инструмент для оценки неровности дорожного полотна, измерения крутизны откосов, насыпей и выполнения аналогичных задач в дорожном строительстве. Оборудована клиновым промерником для замеров просветов. Внесена в Госреестр, что позволяет применять её в госпроверках и оформлении официальной документации.

Технические параметры:

Длина в рабочем положении: 3 м.
Цена деления измерительной головки: 1%.

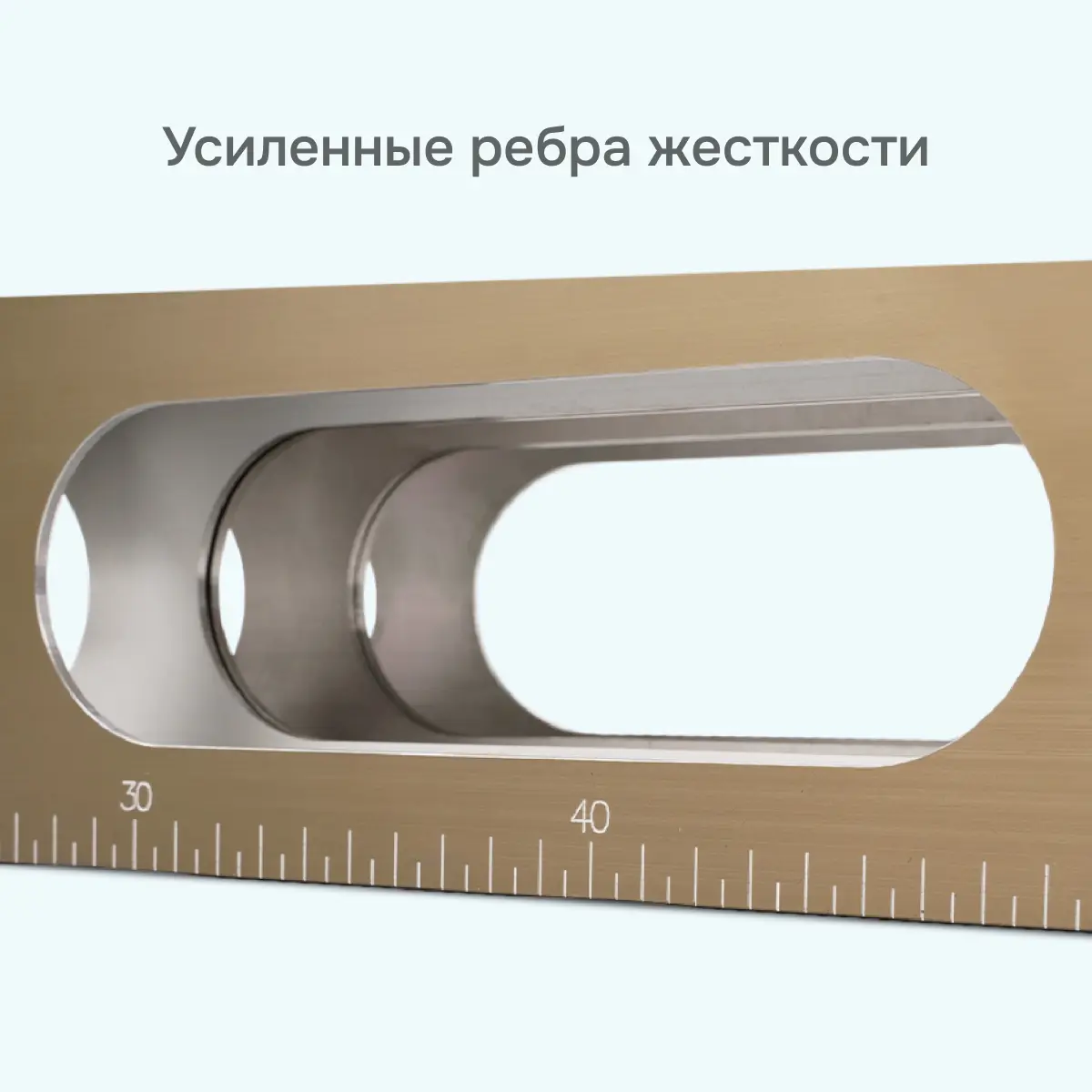

Внутреннее расположение рёбер жёсткости.
Масса: 10 кг.

Ключевые модели и их особенности

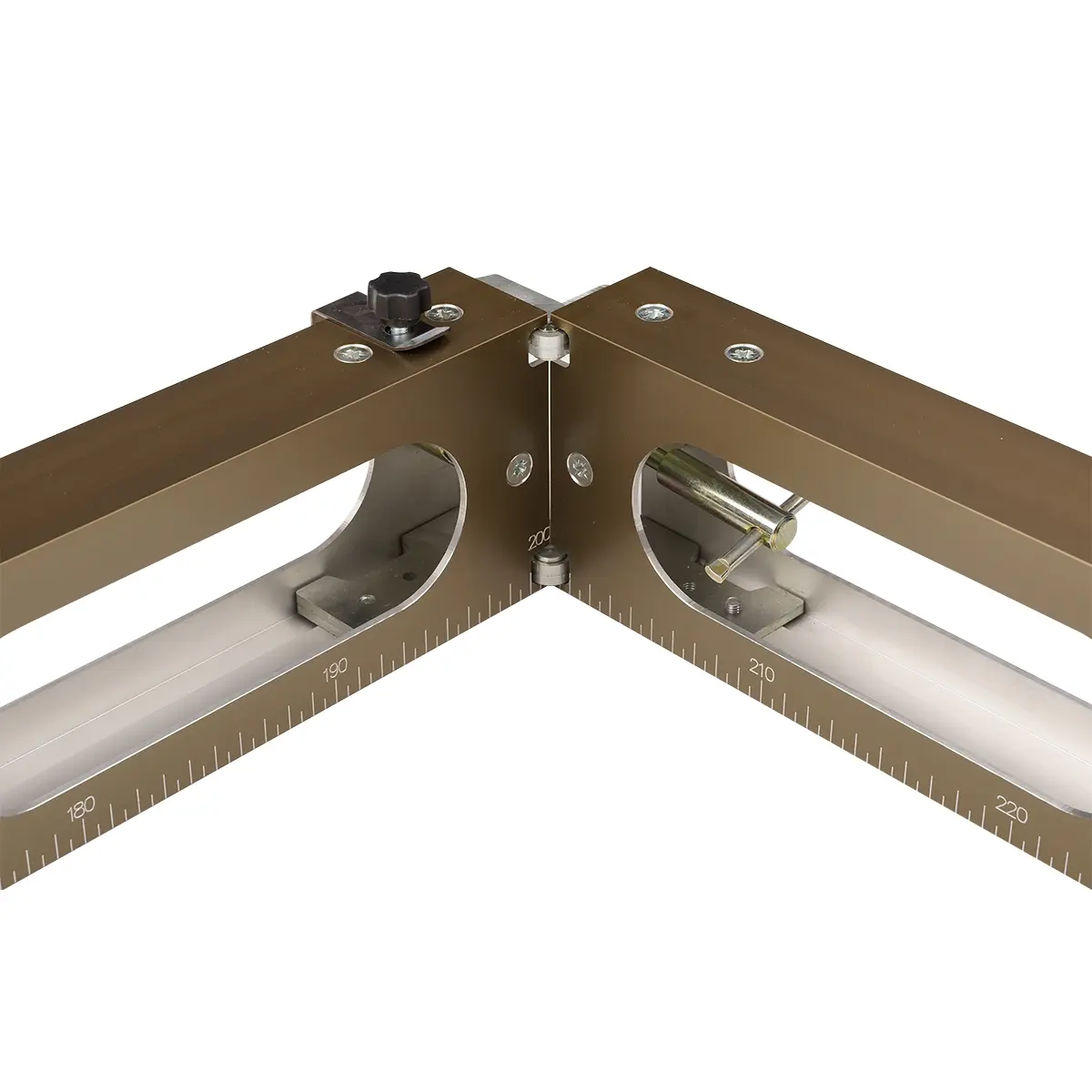

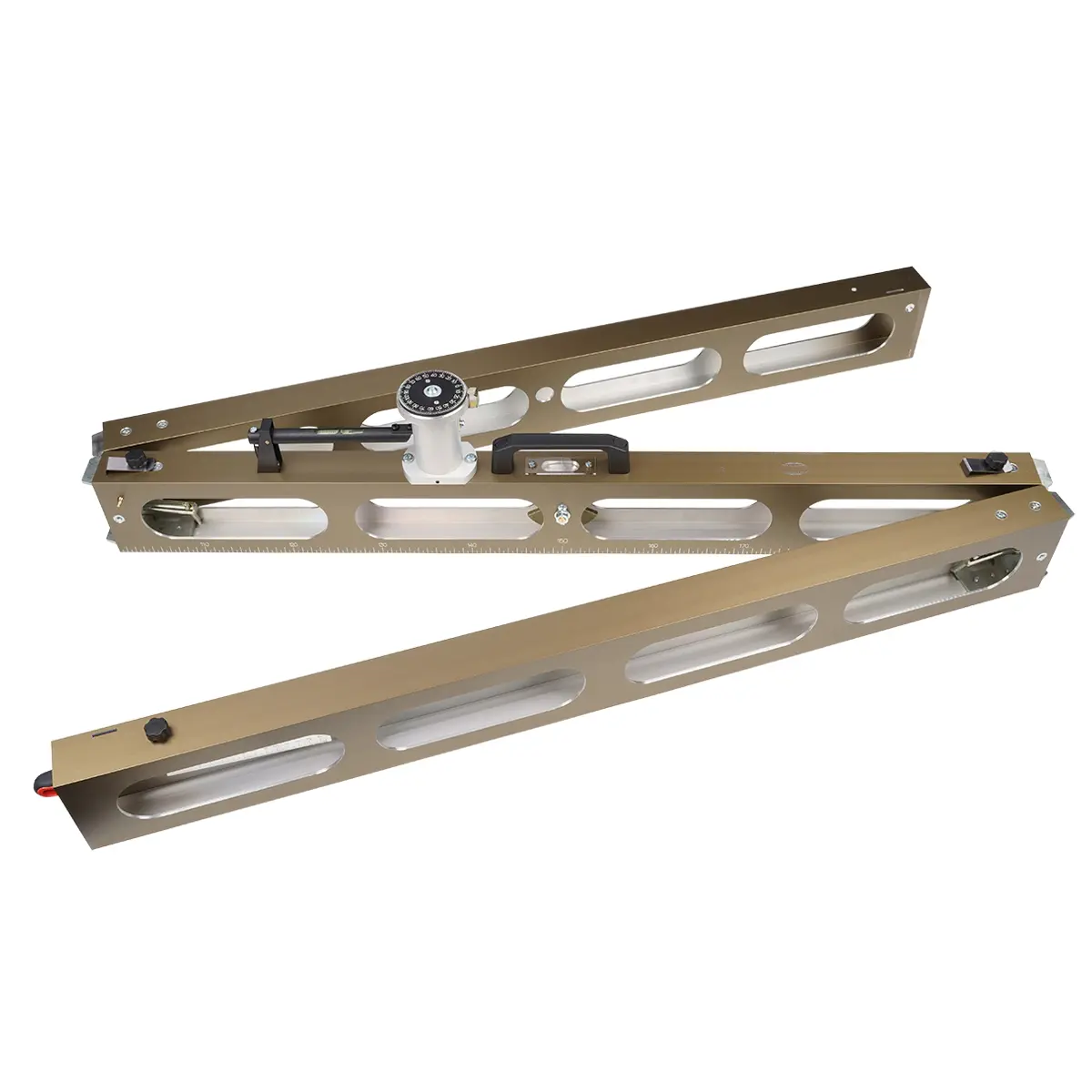

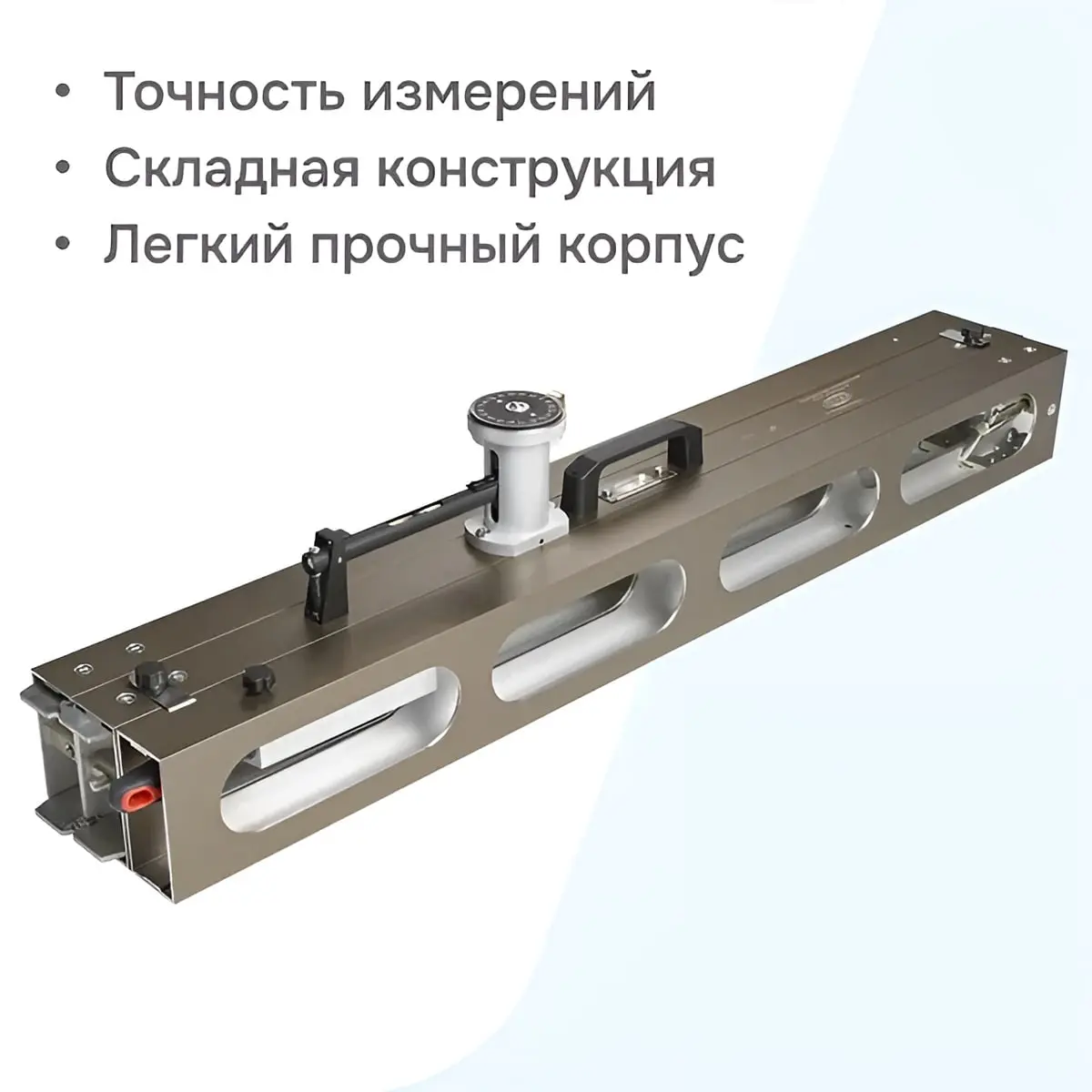

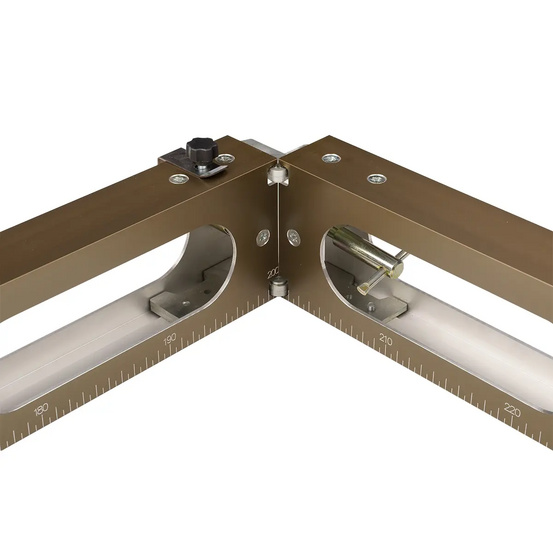

РДУ "Кондор" отличается продуманной конструкцией: три секции соединяются винтами с удлинённой рифлёной головкой и самофиксирующимся подпружиненным пальцем. Технологические отверстия в шарнирах, расположенных внутри корпуса, снижают вес без потери прочности. Модель оптимизирована для работы на грунтовых, асфальтовых и других сложных поверхностях.

Преимущества и особенности конструкции

Корпус рейки покрыт гальваническим слоем, обеспечивающим защиту от коррозии, механических повреждений и налипания грязи. Эргономичный дизайн упрощает транспортировку и эксплуатацию. В комплект входит чехол из износостойкого влагозащитного материала для безопасного хранения и перевозки.

На что обратить внимание при выборе

Для официальных работ убедитесь в наличии действующего свидетельства о поверке. Приобрести РДУ "Кондор" и получить консультацию по характеристикам можно в магазине Русгеоком. Свяжитесь с нами по телефону, через онлайн-чат или форму обратной связи на сайте.

Подготовка к работе и проведение измерений

Вынуть рейку из чехла.
Рейки РДУ КОНДОР и РДУ КОНДОР-Э требуют дополнительной сборки. Чтобы собрать рейку, необходимо ослабить прижимные планки, разложить рейку на ровной поверхности и жестко зафиксировать в местах соединения стяжными болтами.
Если требуется для измерений, для рейки РДУ КОНДОР-Э установить съемный электронный уровень.
Подготовить съемный электронный уровень к работе согласно технической документации изготовителя. Закрепить его на рейке при помощи креплений.
Рекомендуется провести проверку нулевого положения измерительной головки в соответствии с ГОСТ Р 52577-2006.
На ровной поверхности отметить места приложения каждого края рейки мелом и определить по шкале значение уклона.
Перевернуть рейку на 180°, приложить ее точно на отмеченные места и повторно определить значения уклона.
Значения полученных отсчетов не должны отличаться более чем на 3 ‰.
Рейку уложить по оси дороги, либо перпендикулярно ей, в зависимости от измеряемого уклона, в сторону уклона.

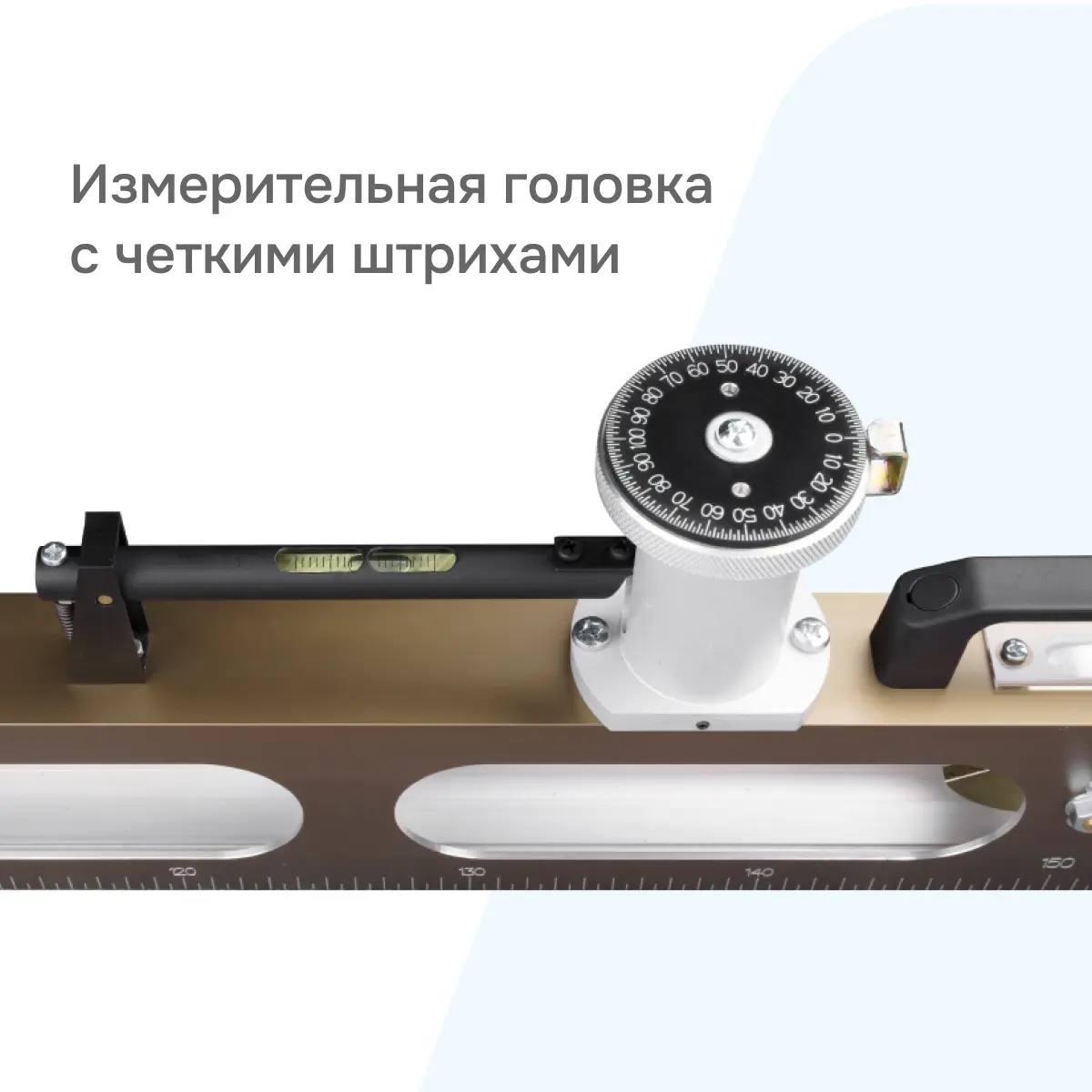

У рейки РДУ КОНДОР вращением винта измерительной головки, привести уровень в горизонтальное положение. Пузырек уровня должен находиться между двумя центральными делениями ампулы. Стрелка на шкале лимба измерительной головки укажет величину уклона.
При работе с рейкой РДУ КОНДОР-Э измерения провести с помощью электронного уровня, если он установлен. Измерения проводить в соответствии с "Руководством по эксплуатации" производителя уровня.
Установить рейку на контролируемую поверхность дороги на расстоянии (0,5 – 1,0) м от кромки покрытия или края полосы движения.

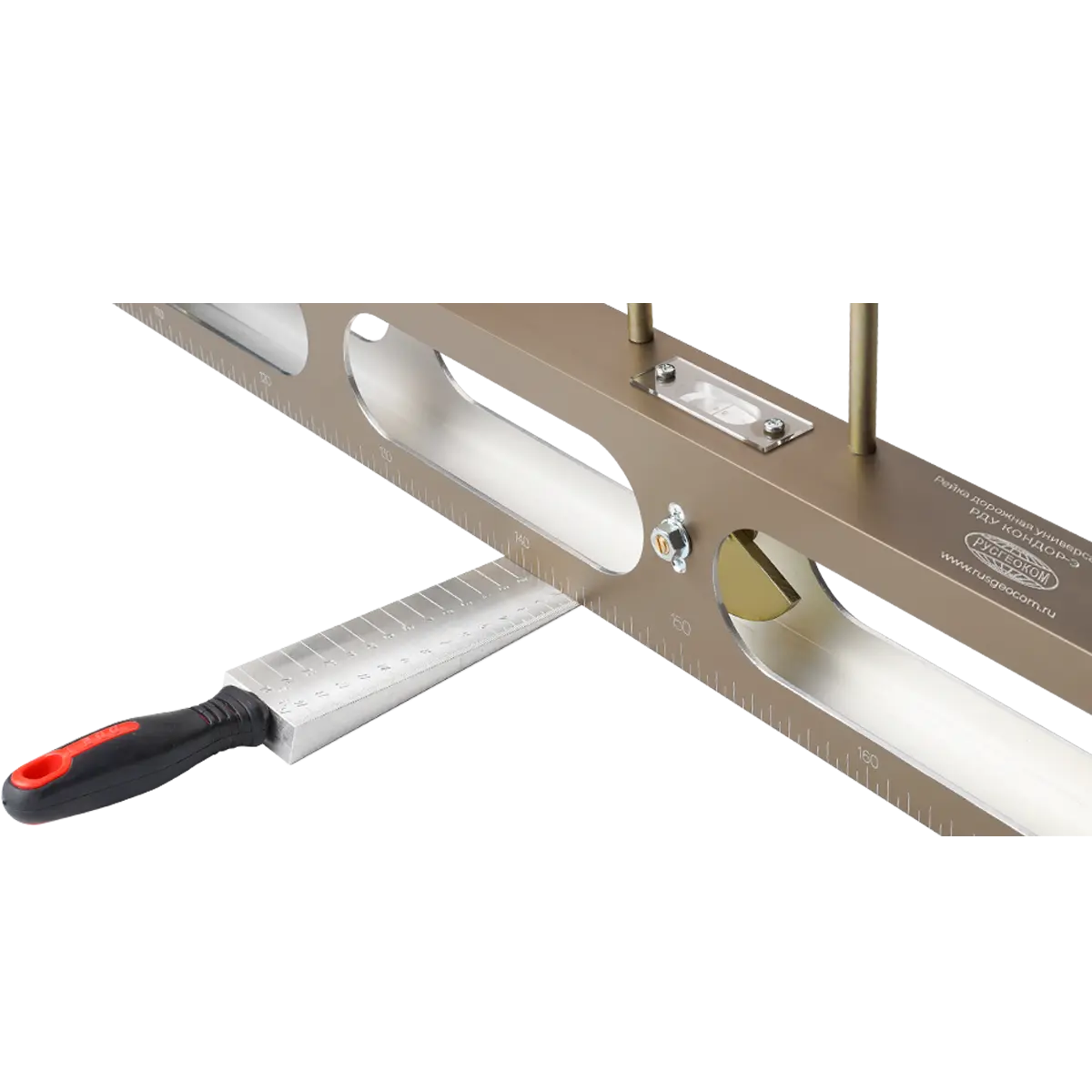

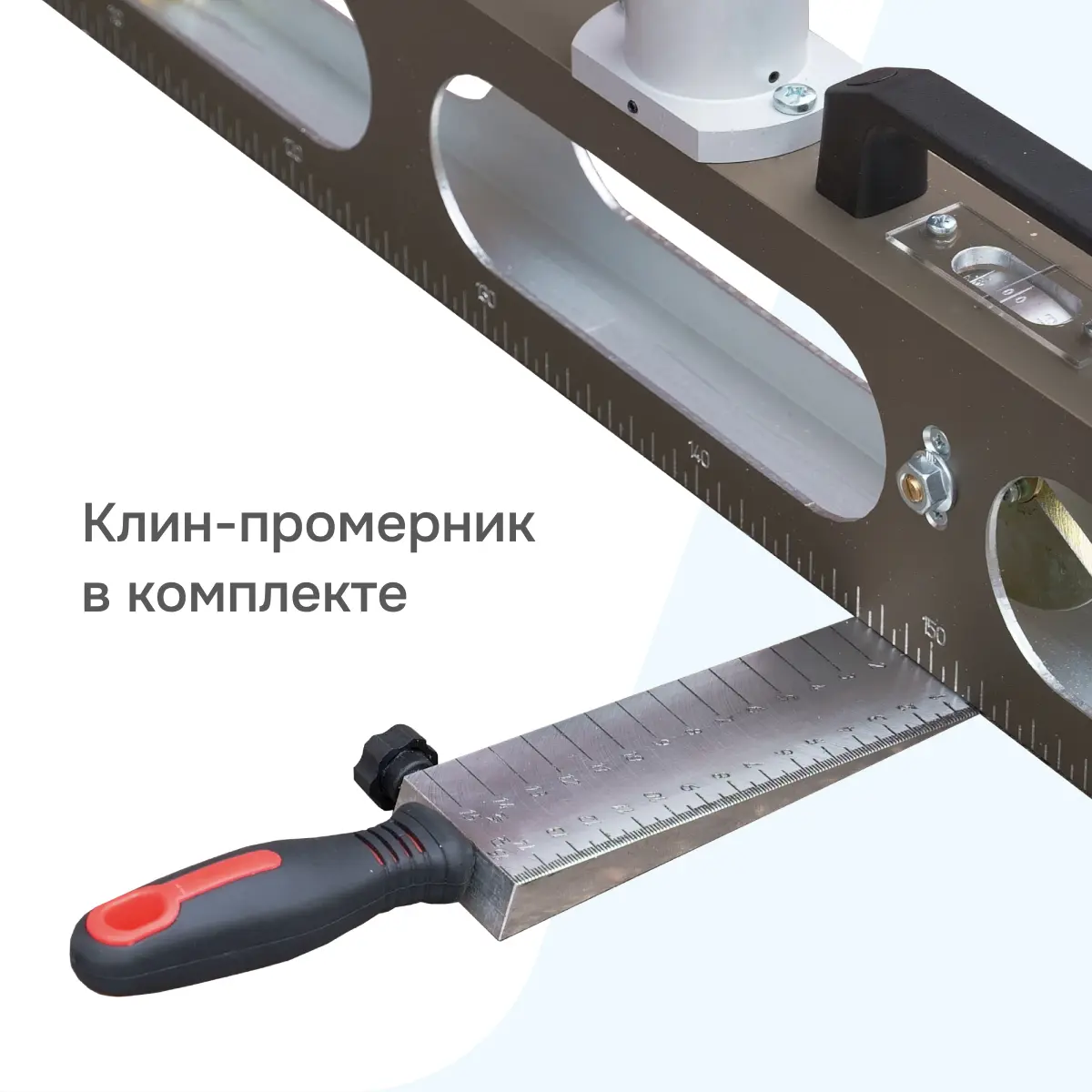

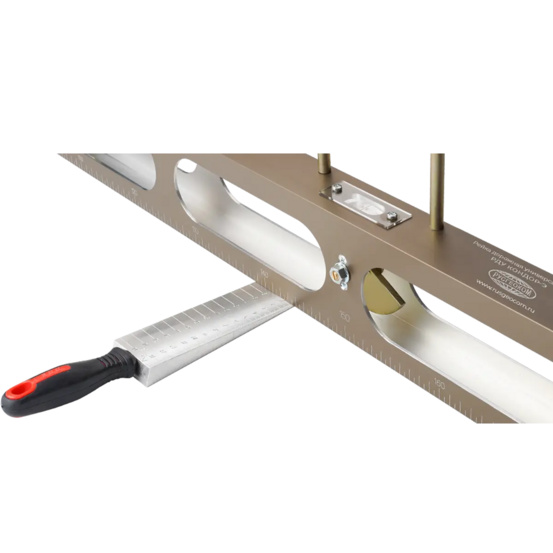

В пяти точках, определенных по шкале рейки (0,5 м; 1,0 м; 1,5 м; 2,0 м; 2,5 м), клиновым промерником измерить просвет. Величину просвета определить по левой шкале клинового промерника.

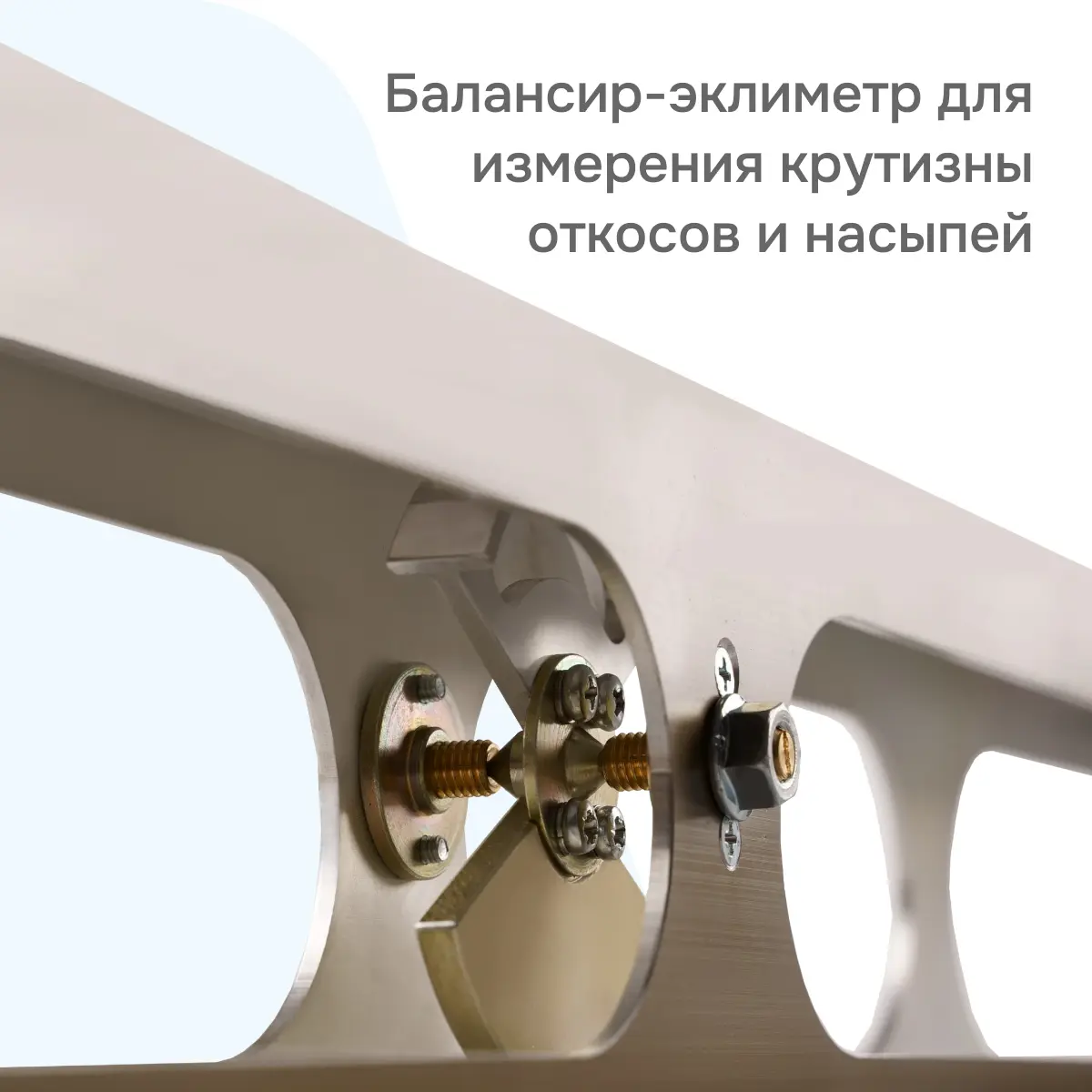

Рейку установить на откос перпендикулярно обрезу бровки откоса. По шкале эклиметра измерить крутизну откоса.
При работе с рейкой РДУ КОНДОР-Э измерения также можно провести с помощью электронного уровня, если он установлен.
При определении геометрических параметров элементов дороги.
Для определения толщины слоев покрытий использовать правую шкалу клинового промерника.
Измерение колейности покрытий проводить в соответствии с п. 4.5.7 ОДМ 218.4.039-2018.
По окончании работы рейку протереть мягкой ветошью. С рейки РДУ КОНДОР-Э снять электронные уровни, если они установлены. Рейку РДУ КОНДОР и РДУ КОНДОР-Э сложить. Поместить в чехол.

Область применения

неровностей оснований и покрытий автомобильных дорог и аэродромов по ГОСТ Р 56925-2016;
параметров геометрических элементов автомобильных дорог по ГОСТ Р 52577-2006;
параметров уклонов автомобильных дорог по ГОСТ Р 52577-2006 (для реек дорожных универсальных РДУ КОНДОР);
толщины слоев покрытий автомобильных дорог по ГОСТ Р 52577-2006;
крутизны откосов и насыпей при строительстве и ремонте автомобильных дорог и аэродромов;
линейных размеров, отклонений формы и взаимного положения поверхностей деталей, изделий, конструкций и технологической оснастки, изготавливаемых на заводах, строительных площадках и полигонах по ГОСТ 58939-2020;
колейности покрытия в соответствии с п. 4.5.7 ОДМ 218.4.039-2018;
линейных параметров, характеризующих техническое состояние дорог и улиц в соответствии с требованиями ГОСТ 50597-2017.

Транспортирование и хранение

Рейки могут транспортироваться любым видом крытого транспорта или в контейнерах, с обязательным креплением транспортной тары к транспортному средству в соответствии с требованиями перевозки, действующими на данном виде транспорта.
Вид отправок – мелкие, малотоннажные.
Во время погрузочно-разгрузочных работ и транспортировки ящики не должны подвергаться резким ударам и воздействиям атмосферных осадков.
Расстановка и крепление ящиков должно обеспечивать их устойчивое положение, исключая возможность смещения грузов, ударов их друг о друга и о стенки транспортного средства.
Условия хранения "5" по ГОСТ 15150-69.
Условия транспортирования реек должны соответствовать условиям хранения "5" по ГОСТ 15150-69.
Условия хранения и транспортирования съемных электронных уровней определяются их производителем.
Срок хранения упакованных реек не должен превышать 12 месяцев.

Как поверить дорожную рейку

Русгеоком выполняет поверку дорожных реек базовыми инструментами:

лента измерительная эталонная 3-го разряда по ГОСТ Р 8.763-2011;
квадрант оптический КО-60 (регистрационный № 26905-04);
меры длины концевые плоскопараллельные 4-го разряда по ГОСТ Р 8.763-2011;
линейка поверочная ШМ-3000, КТ 2 (регистрационный № 3618-00);
уровни электронные М-050 (регистрационный № 40611-09);
прибор измерительный двухкоординатный ДИП-6 (регистрационный № 12437-90);
штангенциркуль ШЦ-1-150-0,05 (регистрационный № 13575-01)

Нормативные акты

ГОСТ Р 8.763-2011 ГСИ. Государственная система поверки для средств измерений длины в диапазоне от 1 • 10⁻⁹ до 50 м и длин волн от 0,2 до 50 мкм.
ТУ 3939-001-780401001-2011. Рейки дорожные универсальные РДУ-КОНДОР, РДУ-КОНДОР-Н, РДУ-КОНДОР-Э, РДУ-КОНДОР-Э-Н. Техусловия.

Купить дорожную рейку универсальную РДУ Кондор, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине , связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
