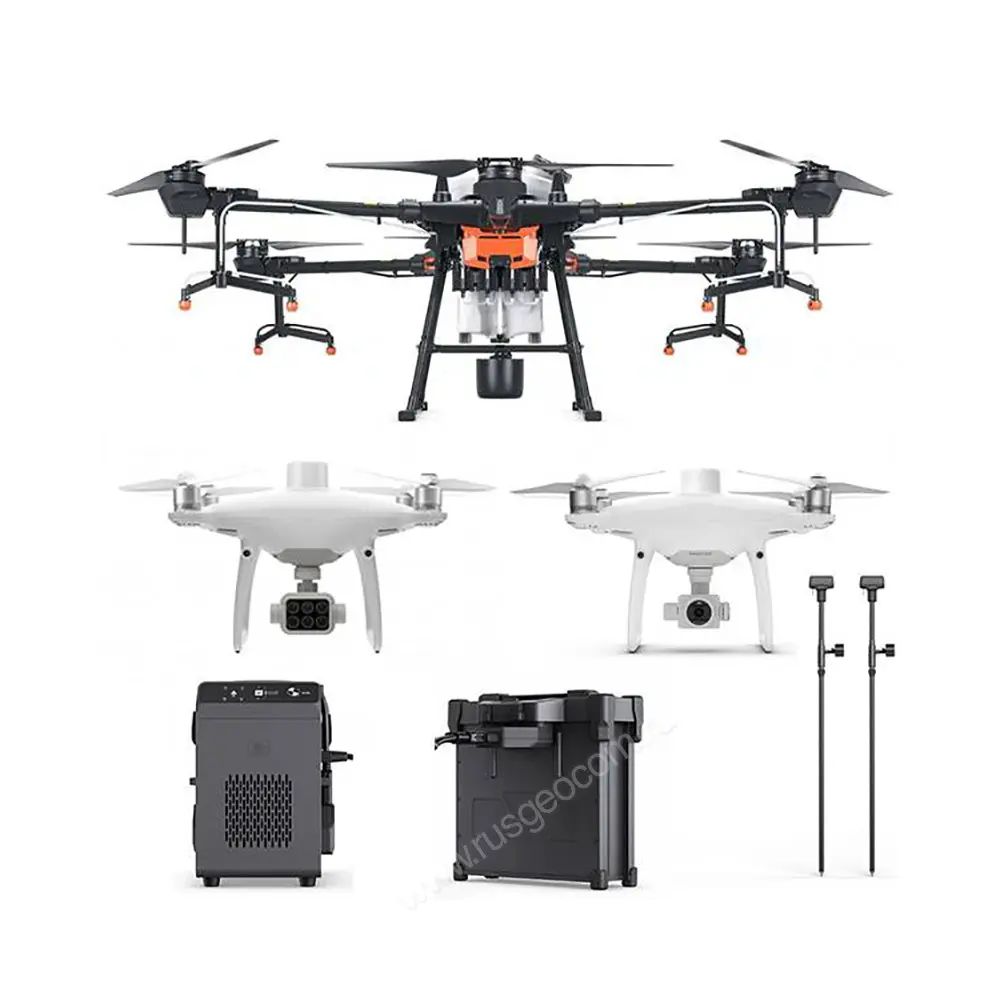

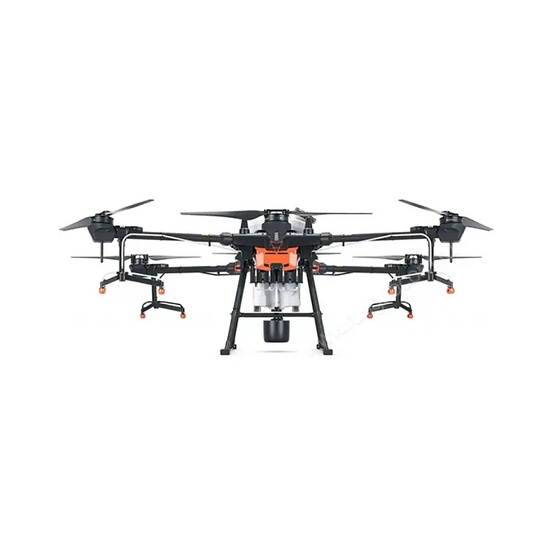

Комплекс полного цикла с DJI Agras T20

Наличие по запросу

Цена по запросу

Оформить заказ

Максимальная тяга: 13,5 кг/ротор

Диапазон температур зарядки: +5°...+40°C

Точность парения (при сильном сигнале GNSS): при включенной D-RTK: по горизонтали: ±10 см, по вертикали: ±10 см Без D-RTK: по горизонтали: ±0,6 м, по вертикали: ±0,3 м (с включенным модулем радара: ±0,1 м)

GNSS: GPS+ГЛОНАСС

Скорость разрядки: 9 C

Многополосные многосистемные высокоточные спутниковые системы позиционирования RTK: используемая частота GPS: L1/L2; ГЛОНАСС: L1/L2; BeiDou: B1/B2; Галилео[2]: E1/E5 Начальное зафиксированное время: < 50 cТочность позиционирования: 1,5 см + 1 мд по вертикали (среднеквадратичное значение); 1 см + 1 мд по горизонтали (среднеквадратичное значение). 1 мд означает, что погрешность увеличивается на 1 мм за каждый 1 км движения. Точность скорости: 0,03 м/с

Размер статора: 100 × 15 мм

: Литий-полимерный 4S

Размер по диагонали (без пропеллеров): 350 мм

Входное напряжение: 17,3–26,2 В

Габариты (Корпус D-RTK 2 с телескопической трубкой): 68 × 168 × 1708 мм

Макс. высота: 0–10 м

Макс. мощность зарядки: 160 Вт

Ёмкость: 17500 мАч

Рабочая частота RTK/ GNSS: RTK: GPS L1/L2, ГЛОНАСС F1/F2, BeiDou B1/B2, Galileo E1/E5 [1] GNSS: GPS L1, ГЛОНАСС F1, Galileo E1

Полезная нагрузка: номинальная: 15.1 кг, полная:20 кг

: 6,4 кг (приблизительно)

Рабочая частота OcuSync 2.0: 2,4–2,4835 ГГц 5,725–5,850 ГГц

Сбор данных: макс. рабочая зона около 0,47 км для одного полета на высоте 180 м, т. е. GSD составляет около 9,52 см/пиксель

Кв: 75 об/мин/В

Каналы передачи данных: OcuSync, Wi-Fi, LAN, 4G

Рабочий диапазон: 0–10 м

Напряжение на выходе и ток: 8,7 В, 6 A；5 В, 2 A

Дисплей: 5,5-дюймовый экран 1920 × 1090 пикселей Яркость: 1000 кд/м² Система Android

Энергопотребление при парении: 6200 Вт (при взлетной массе 47,5 кг)

Макс. яркость: 12 люкс при прямом освещении на 5 м

Расстояние эффективной передачи OcuSync 2.0 (без препятствий, без помех): SRRC/MIC/KCC/CE: 3 км NCC/FCC: 5 км (Рабочая высота: 2,5 м)

Матрицы: шесть 1/2,9-дюймовых матриц CMOS, включая одну матрицу видимого излучения RGB и пять монохромных для формирования мультиспектральных изображений число эффективных пикселей каждой матрицы: 2,08 млн (общее число пикселей: 2,12 млн)

Макс. мощность: 2400 Вт/ротор

Расстояние передачи данных: OcuSync: 2 км (при отсутствии препятствий и помех, если расстояние от антенны D-RTK 2 до нижней части штатива составляет 1,8 м, разница в высоте между пультом и D-RTK 2 менее 2 метров, а сам пульт находится в 1,2 м от земли)

Диапазон обнаружения препятствий: 0,7–30 м

Однополосная передача, высокочувствительный модуль спутниковых систем позиционирования: GPS+BeiDou+Galileo*（Азия)； GPS+ГЛОНАСС+Galileo*（другие страны） Используемая частота： GPS：L1/L2； ГЛОНАСС：L1/L2； BeiDou：B1/B2； Galileo*：E1/E5a Время до первого определения местоположения：< 50 с Точность позиционирования: в вертикальной плоскости: 1,5 см + 1 мд（среднее квадратическое значение）； в горизонтальной плоскости: 1 см + 1 мд（среднее квадратическое значение） 1 мд означает, что погрешность увеличивается на 1 мм с каждым 1 км движения летательного аппарата. *Доступно в будущем

Класс защиты: IP67

Время парения: 15 мин. (при взлетной массе 27,5 кг с аккумулятором на 18 000 мА·ч) 10 мин. (при взлетной массе 42,6 кг с аккумулятором на 18 000 мА·ч)

Поле обзора: по горизонтали: 98°, по вертикали: 78°

Мощность передачи OcuSync 2.0 (ЭИИМ): 2,4 ГГц SRRC/CE/MIC/KCC: 18,5 дБм FCC: 25,5 дБм; 5,8 ГГц SRRC/FCC: 25,5 дБм

Диапазон ISO матрицы RGB: 200–800

: 160 Вт

Макс. энергопотребление: 8300 Вт

Количество: 8

Размер пикселя по земной поверхности GSD): (H/18,9) см/пиксель, где H – высота дрона по отношению к картографируемому участку (единица измерения: м)

Условия функционирования: поверхность с видимой текстурой, уровень освещенности > 15 лк

Стабилизация: По 3 осям (поперечная, продольная и вертикальная)

Питание: 16.5 - 58.8 Впст

Макс. скорость работы: 7 м/с

Макс. взлетная масса: 47,5 кг (на уровне моря)

: Тип：литий-ионная Емкость: 4920 мАч Мощность: 37.3 Вт/ч

Рабочий диапазон частот Wi-Fi: 2,4–2,4835 ГГц 5,150–5,250 ГГц 5,725–5,850 ГГц

Коэффициент усиления монохромной матрицы: 1–8x

Встроенный аккумулятор: 6000 мАч, литий-полимерный 2S

Взлетная масса: 1487 г

Матрица: 1” CMOS; Число эффективных пикселей: 20 млн

Наклон: -90°...+30°

Разрешение: 1280 x 960 30 кадров/с

Макс. устойчивость к ветру: 8 м/с

: 2,5 часа (при использовании стандартного адаптера USB номиналом 12 В/2 А)

Мощность передачи Wi-Fi (EIRP): 2,4 ГГц SRRC/CE: 18,5 дБм; FCC/MIC/KCC: 20,5 дБм; 5,2 ГГц SRRC/FCC/CE/MIC: 14 дБм; KCC:10 дБм; 5,8 ГГц SRRC/FCC: 18 дБм; CE/KCC: 12 дБм

Электронный глобальный затвор: 1/100–1/20000 с (стандартная камера); 1/100–1/10000 с (мультиспектральные камеры)

Размер по диагонали: 350 мм

Размер капли: SX11001VS: 130–250 микрон SX110015VS: 170–265 микрон XR11002VS: 190–300 микрон (зависит от реальных условий работы, напора распыления и т. д.)

Диапазон ISO: Видео: 100–3200 (авто) 100–6400 (ручной)； Фото:100–3200 (авто) 100–12800 (ручной)

Макс. рабочая угловая скорость: 90°/с

Рекомендуемая температура эксплуатации: от 0°C до 40°C

Фильтры: синий (blue, B): 450 нм ± 16 нм, зеленый (green, G): 560 нм ± 16 нм, красный (red, R): 650 нм ± 16 нм, красный край (red edge, RE): 730 нм ± 16 нм, ближний инфракрасный (near-infrared, NIR): 840 нм ± 26 нм

: от 0° до 45° C

Мощность передачи Bluetooth (ЭИИМ): SRRC/MIC/FCC/CE/KCC: 6,5 дБм

Макс. скорость полета: 10 м/с (при сильном сигнале GNSS)

Макс. угол наклона: 15°

: 2S литий-полимерная

Макс. высота полета над уровнем моря: 19 685 футов (6000 м)

Скорость механического затвора: 8–1/2000 с

Диапазон угловых вибраций: ±0,02°

Макс. диагональная колесная база: 1883 мм

: до 1 месяца: от -30 °C до +60 °C 1–3 месяца: от -30 °C до +45 °C 3–6 месяцев: от -30 °C до +35 °C Свыше 6 месяцев: от -30 °C до +25 °C (Мощность встроенной АКБ от 40 % до 60 %)

Оперативная память, ОЗУ: 4 ГБ LPDDR4

: HDMI 1.4

Тип зарядки: поддерживает адаптеры быстрой зарядки USB номиналом 12 В/2 А

Макс. скорость набора высоты: 6 м/с (автоматический полет); 5 м/с (ручное управление)

Держатель для мобильного устройства: планшеты и смартфоны

Скорость электронного затвора: 8–1/8000 с

Макс. разрешение изображения: 1600×1300 (4:3,25)

Совместимое зарядное устройство: 4-канальное зарядное устройство для интеллектуальной батареи мощностью в 2600Вт

Макс. дальность передачи сигнала: FCC/NCC: 7 км; CE/MIC/KCC/SRRC: 5 км (при отсутствии препятствий и помех)

Масса (один пропеллер): 90 г

Ширина распыления: 4–7 м (8 сопел, высота 1,5–3 м над посевами)

Емкость хранения: ROM 32 ГБ + microSD, поддержка карт microSD емкостью до 128 ГБ и скоростью чтения/записи до UHS-I, класс скорости 3

Типы карт памяти: microSD с минимальной скоростью записи 15 МБ/с. Макс. объем: 128 Гбайт. Класс скорости: Class 10, поддержка UHS-1

Макс. скорость снижения: 3 м/с

Режимы видеосъемки: H.264, 4K：3840×2160 30p

Внешний монитор: экран 5,5 дюймов, 1920×1080, 1000 кд/м², Android4G RAM+16 Гбайт ROM

Диаметр x Наклон: 33 x 9 дюйма

Поддерживаемый дрон: Agras T20

Измеряемая жидкость: проводимость > 50 мкСм/см (Жидкости, например, вода или содержащие воду пестициды)

Рабочий диапазон углов вращения: наклон: -90°...+30°

: 70° (в горизонтальной плоскости), ±10°(в вертикальной поскости)

Модель сопла: SX11001VS (стандартное) SX110015VS(опциональное) XR11002VS(опциональное)

Макс. скорость распыления: SX11001VS: 3,6 л/мин SX110015VS: 4,8 л/мин XR11002VS: 6 л/мин

Макс. скорость: ≤ 50 км/ч на высоте 2 м над поверхностью земли при хорошем освещении

Линзы: угол обзора: 62,7°Фокусное расстояние: 5,74 мм (40 мм – эквивалент формата 35 мм), автофокус установлен на ∞Диафрагма: f/2.2

Фотоформаты: JPEG (стандартные изображения) + TIFF (мультиспектральная обработка изображений)

Холодный старт: <45 с

Частота: 10 Гц

Объем бака для распыления: номинальный: 15,1 л, полный: 20 л

Протокол Wi-Fi: поддержка Wi-Fi Direct, Wireless Display, 802.11a/g/n/ac с Wi-Fi с 2 × 2 MIMO

: 0,25–20 л/мин

Диапазон температур эксплуатации: от -10° до 40°C

Частота GNSS: Одновременно принимает: GPS: L1 C/A, L2, L5 BEIDOU: B1, B2, B3 GLONASS: F1, F2 Galileo: E1, E5A, E5B

Макс. время полета: около 27 минут

Видеоформаты: MOV

Модель: A14-057N1A

Горячий старт: <10 с

: 16 Гб

Ошибка: <±2%

Выходное напряжение и ток: 8,7 В, 6 А

Потребление энергии: 12 Вт

: Угол обзора 84°；8.8 мм / 24 мм (эквивалент формата 35 мм)； f/2.8–f/11, автофокус 1 м–∞

Частота обновления позиционирования: 1 Гц, 2 Гц, 5 Гц, 10 Гц и 20 Гц

Мощность передатчика (ЭИИМ): < 20 дБм (CE/MIC/KCC)

Поддерживаемые файловые системы: FAT32 (≤ 32 Гбайт); exFAT (> 32 Гбайт)

Рабочая частота: 2.400 ГГц - 2.483 ГГц (Китай, США, Австралия,Европа, Япония, Корея) 5.725 ГГц - 5.850 ГГц (Китай, США, Австралия)

: Батарея WB37：>2 час. Батарея MG-12000P：>50 час.

ЭИИМM: MIC/KCC/CE/FCC: <20 дБм

Макс. рабочий ток (постоянный): 40 А

Протокол Bluetooth: Bluetooth 4.2

Время захвата: <1 с

Расположение изображения: Расположение центра камеры относительно центра фазы антенны D-RTK под осью корпуса летательного аппарата: (36, 0 и 192 мм) используется в сочетании с координатам изображения выходных данных. Положительные значения осей x, y и z корпуса аппарата указывают вперед, вправо и вниз соответственно.

Совместимые карты памяти: microSD, Макс. объем: 128 Гбайт Класс скорости: Class 10, поддержка UHS-1 Скорость передачи ≥15 Мбайт/с

Размеры: 2509 × 2213 × 732 мм (с развернутыми рычагами и пропеллерами) 1795 × 1510 × 732 мм (с развернутыми рычагами и свернутыми пропеллерами) 1100 × 570 × 732 мм (со свернутыми рычагами и пропеллерами)

Совместимые БПЛА: DJI AGRAS T20, T16

Определение высоты и сопровождение рельефа: диапазон определения высоты: 1–30 м рабочий диапазон стабилизации: 1,5–15 м Режим максимального уклона холма: 35°

Выравнивание положения изображения: относительное положение центров шести матриц CMOS и центра антенны бортового D-RTK откалибровано и записывается в формате EXIF для каждого изображения

Макс. рабочее напряжение: 58,8 В (14S литий-полимерная)

Рабочая частота Bluetooth: 2,4–2,4835 ГГц

: 16 В (характерное значение)

Надежность загрузки: >99.9%

Точность картографирования**: Точность картографирования соответствует стандартам точности, установленным Американским обществом фотограмметрии и дистанционного зондирования для цифровых ортофотопланов класса III ** Фактическая точность зависит от света, текстуры, высоты полета летательного аппарата, программного обеспечения для картографии и прочих факторов при съемке.

Энергия: 89,2 Вт/ч

Система предотвращения столкновений: диапазон определения высоты: 1,5–30 м ПОЛЕ ОБЗОРА: по горизонтали: 360°, по вертикали: ±15° Условия: относительная высота более 1,5 м, скорость работы менее 7 м/с Безопасное расстояние: 2,5 м (расстояние между кончиком пропеллера и препятствием, после которого дрон останавливается) Направление предотвращения столкновений: всенаправленный сенсор определяет препятствия в горизонтальной плоскости и охватывает диапазон 360°

Система передачи сигнала: OcuSync

: от 5°C до 40°C

Общая масса (без аккумулятора): 21,1 кг

Точность позиционирования: Точечный По горизонтали：1.5 м (RMS) По вертикали：3.0 м (RMS) RTK По горизонтали：1 см + 1 мм/км (RMS) По вертикали：2 см + 1 мм/км (RMS) 1 мм/км: На каждый километр увеличения расстояния точность становится на 1мм меньше. Например, точность по горизонтали составляет 1.1 см, если место приема находится в 1 км от базовой станции.

Формат дифференциальных данных: RTCM 2.X/3.X

Наземное разрешение: (H/36,5) см/пиксель, H означает, что высота полета аппарата относительна сцене съемки (единица измерения: м)

Масса нетто: 468 г

Макс. удельная тяга: 1,78 (при взлетной массе 45,5 кг)

Ток / напряжение источника питания (порт USB-A): 5 В/1,5 A

: 2,4–2,4835 ГГц (Европа, Япония, Корея)

Рейтинг безопасности IP: IP54

Одночастотная высокочувствительная спутниковая система позиционирования: GPS + BeiDou + Галилео (Азия); GPS + ГЛОНАСС + Галилео (другие регионы)

Рабочий ток/напряжение: 1,2 А при напряжении 7,4 В

: 17,5 В

Стандартная взлетная масса: 42,6 кг

EIRP: OcuSync 2.4 ГГц SRRC (Материковый Китай) / CE (Европа) / MIC (Япония) / KCC (Корея): < 20 dBmFCC (США, Австралия) / NCC (Тайвань, Китай): < 26 dBm 5.8 ГГц FCC (США, Австралия) / SRRC (Материковый Китай) / NCC (Тайвань, Китай): < 26 dBm Wi-Fi 2.4 ГГц SRRC (Материковый Китай) / CE (Европа) / MIC (Япония) / KCC (Корея): < 20 dBmFCC (США, Австралия) / NCC (Тайвань, Китай): < 22 dBm 5.8 ГГц FCC (США, Австралия) / SRRC (Материковый Китай) / NCC (Тайвань, Китай): < 22 dBm

Выходное напряжение: 17,4 В

Характеристики: Встроенный 6-осевой акселерометр высокой точности Отслеживание перемещения D-RTK 2 Измерения наклона Электронный ватерпас

Эффективность получения данных: Макс. площадь работы: около 1 км² за один полет (при высоте 182 м, т.е., наземное разрешение составляет приблизительно 5 см/пиксель, в соответствии со стандартами точности Американского общества фотограмметрии и дистанционного зондирования для цифровых ортофотопланов класса III

Планер
Общая масса (без аккумулятора)	21,1 кг
Стандартная взлетная масса	42,6 кг
Макс. взлетная масса	47,5 кг (на уровне моря)
Макс. удельная тяга	1,78 (при взлетной массе 45,5 кг)
Точность парения (при сильном сигнале GNSS)	при включенной D-RTK: по горизонтали: ±10 см, по вертикали: ±10 см Без D-RTK: по горизонтали: ±0,6 м, по вертикали: ±0,3 м (с включенным модулем радара: ±0,1 м)
Рабочая частота RTK/ GNSS	RTK: GPS L1/L2, ГЛОНАСС F1/F2, BeiDou B1/B2, Galileo E1/E5 [1] GNSS: GPS L1, ГЛОНАСС F1, Galileo E1
Макс. энергопотребление	8300 Вт
Энергопотребление при парении	6200 Вт (при взлетной массе 47,5 кг)
Время парения	15 мин. (при взлетной массе 27,5 кг с аккумулятором на 18 000 мА·ч) 10 мин. (при взлетной массе 42,6 кг с аккумулятором на 18 000 мА·ч)
Макс. угол наклона	15°
Макс. скорость работы	7 м/с
Макс. скорость полета	10 м/с (при сильном сигнале GNSS)
Макс. устойчивость к ветру	8 м/с
Макс. высота полета над уровнем моря	2000 м
Рекомендуемая температура эксплуатации	от 0°C до 40°C
Макс. диагональная колесная база	1883 мм
Размеры	2509 × 2213 × 732 мм (с развернутыми рычагами и пропеллерами) 1795 × 1510 × 732 мм (с развернутыми рычагами и свернутыми пропеллерами) 1100 × 570 × 732 мм (со свернутыми рычагами и пропеллерами)
Силовая установка - двигатель
Размер статора	100 × 15 мм
Масса	666 г
Силовая установка - общие
кВ	75 об/мин/В
Максимальная тяга	13,5 кг/ротор
Макс. мощность	2400 Вт/ротор
Масса (один пропеллер)	90 г
Диаметр x Наклон	33 x 9 дюйма
Макс. рабочий ток (постоянный)	40 А
Макс. рабочее напряжение	58,8 В (14S литий-полимерная)
Поле обзора	по горизонтали: 98°, по вертикали: 78°
Разрешение	1280 x 960 30 кадров/с
Макс. яркость	12 люкс при прямом освещении на 5 м
Объем бака для распыления	номинальный: 15,1 л, полный: 20 л
Полезная нагрузка	номинальная: 15.1 кг, полная:20 кг
Модель сопла	SX11001VS (стандартное) SX110015VS(опциональное) XR11002VS(опциональное)
Количество	8
Макс. скорость распыления	SX11001VS: 3,6 л/мин SX110015VS: 4,8 л/мин XR11002VS: 6 л/мин
Размер капли	SX11001VS: 130–250 микрон SX110015VS: 170–265 микрон XR11002VS: 190–300 микрон (зависит от реальных условий работы, напора распыления и т. д.)
Ширина распыления	4–7 м (8 сопел, высота 1,5–3 м над посевами)
Диапазон измерения	0,25–20 л/мин
Ошибка	<±2%
Измеряемая жидкость	проводимость > 50 мкСм/см (Жидкости, например, вода или содержащие воду пестициды)
Модель	RD2428R
Рабочая частота	CE (Европа)/(США): 24,00–24,25 ГГц MIC (Япония)/KCC (Корея): 24,05–24,25 ГГц
Энергопотребление	18 Вт
ЭИИМM	MIC/KCC/CE/FCC: <20 дБм
Определение высоты и сопровождение рельефа	диапазон определения высоты: 1–30 м рабочий диапазон стабилизации: 1,5–15 м Режим максимального уклона холма: 35°
Система предотвращения столкновений	диапазон определения высоты: 1,5–30 м ПОЛЕ ОБЗОРА: по горизонтали: 360°, по вертикали: ±15° Условия: относительная высота более 1,5 м, скорость работы менее 7 м/с Безопасное расстояние: 2,5 м (расстояние между кончиком пропеллера и препятствием, после которого дрон останавливается) Направление предотвращения столкновений: всенаправленный сенсор определяет препятствия в горизонтальной плоскости и охватывает диапазон 360°
Рейтинг безопасности IP	IP67
Модель	AB3 — 18 000 мА·ч — 51,8 В
Масса	6,4 кг (приблизительно)
Скорость разрядки	9 C
Рейтинг безопасности IP	IP54
Емкость	18 000 мА·ч
Напряжение	51,8 В
Модель	RM500-AG
Рабочая частота OcuSync 2.0	2,4–2,4835 ГГц 5,725–5,850 ГГц
Расстояние эффективной передачи OcuSync 2.0 (без препятствий, без помех)	SRRC/MIC/KCC/CE: 3 км NCC/FCC: 5 км (Рабочая высота: 2,5 м)
Мощность передачи OcuSync 2.0 (ЭИИМ)	2,4 ГГц SRRC/CE/MIC/KCC: 18,5 дБм FCC: 25,5 дБм; 5,8 ГГц SRRC/FCC: 25,5 дБм
Протокол Wi-Fi	поддержка Wi-Fi Direct, Wireless Display, 802.11a/g/n/ac с Wi-Fi с 2 × 2 MIMO
Рабочий диапазон частот Wi-Fi	2,4–2,4835 ГГц 5,150–5,250 ГГц 5,725–5,850 ГГц
Мощность передачи Wi-Fi (EIRP)	2,4 ГГц SRRC/CE: 18,5 дБм; FCC/MIC/KCC: 20,5 дБм; 5,2 ГГц SRRC/FCC/CE/MIC: 14 дБм; KCC:10 дБм; 5,8 ГГц SRRC/FCC: 18 дБм; CE/KCC: 12 дБм
Протокол Bluetooth	Bluetooth 4.2
Рабочая частота Bluetooth	2,4–2,4835 ГГц
Мощность передачи Bluetooth (ЭИИМ)	SRRC/MIC/FCC/CE/KCC: 6,5 дБм
GNSS	GPS+ГЛОНАСС
Дисплей	5,5-дюймовый экран 1920 × 1090 пикселей Яркость: 1000 кд/м² Система Android
Оперативная память, ОЗУ	4 ГБ LPDDR4
Емкость хранения	ROM 32 ГБ + microSD, поддержка карт microSD емкостью до 128 ГБ и скоростью чтения/записи до UHS-I, класс скорости 3
HDMI	HDMI 1.4
Поддерживаемый дрон	Agras T20
Энергопотребление	18 Вт
Диапазон температур эксплуатации	от -10° до 40°C
Диапазон температур хранения	до 1 месяца: от -30 °C до +60 °C 1–3 месяца: от -30 °C до +45 °C 3–6 месяцев: от -30 °C до +35 °C Свыше 6 месяцев: от -30 °C до +25 °C (Мощность встроенной АКБ от 40 % до 60 %)
Диапазон температур зарядки	от 5 °C до 40 °C
Тип АКБ	18650 Li-ion (5000 мА·ч при 7,2 В)
Время работы	2 часа
Время зарядки	2,5 часа (при использовании стандартного адаптера USB номиналом 12 В/2 А)
Ток/напряжение источника питания (порт USB-A)	5 В/1,5 A
Модель	WB37 — 4920 мА·ч — 7,6 В
Пульт дистанционного управления - интеллектуальная акб
Тип зарядки	поддерживает адаптеры быстрой зарядки USB номиналом 12 В/2 А
Тип АКБ	2S литий-полимерная
Емкость	4920 мА·ч
Напряжение	7,6 В
Энергопотребление	37,39 Вт·ч
Диапазон температур зарядки	от 5°C до 40°C
Модель	2 часа
Модель	WCH2
Входное напряжение	17,3–26,2 В
Выходное напряжение и ток	8,7 В, 6 А
Температура эксплуатации	от 5°C до 40°C
Контроллер ду — адаптер питания узла зарядки интеллектуальной батареи
Модель	A14-057N1A
Входное напряжение	100–240 В, 50/60 Гц
Выходное напряжение	17,4 В
Номинальная мощность	57 Вт
DJI Phantom 4 RTK + D-RTK 2 Mobile Station Combo
Летательный аппарат
Взлетная масса	1391 г
Размер по диагонали	350 мм
Макс. высота полета над уровнем моря	6000 м
Макс. скорость набора высоты	6 м/с (автоматический полет); 5 м/с (ручное управление)
Макс. скорость снижения	3 м/с
Макс. скорость	50 км/ч (режим P) 58 км/ч (режим А)
Макс. время полета	Около 30 минут
Диапазон рабочих температур	0...+40° C
Диапазон рабочих частот	От 2,400 ГГц до 2,483 ГГц (Европа, Япония, Корея)
Мощность передатчика (ЭИИМ)	2,4 ГГцCECE (Европа) / MIC (Япония) / KCC (Корея) ：< 20 дБм
Точность позиционирования	RTK включен и работает нормально： вертикально：±0,1 м；горизонтально：±0,1 мRTK выключен: вертикально：±0,1 м（система визуального позиционирования)；±0,5 м（спутниковые системы позиционирования） горизонтально：±0,3 м（система визуального позиционирования);±1,5 м（спутниковые системы позиционирования）
Расположение изображения	Расположение центра камеры относительно центра фазы антенны D-RTK под осью корпуса летательного аппарата: (36, 0 и 192 мм) используется в сочетании с координатам изображения выходных данных. Положительные значения осей x, y и z корпуса аппарата указывают вперед, вправо и вниз соответственно.
Функции создания карт
Точность картографирования**	Точность картографирования соответствует стандартам точности, установленным Американским обществом фотограмметрии и дистанционного зондирования для цифровых ортофотопланов класса III ** Фактическая точность зависит от света, текстуры, высоты полета летательного аппарата, программного обеспечения для картографии и прочих факторов при съемке.
Наземное разрешение	(H/36,5) см/пиксель, H означает, что высота полета аппарата относительна сцене съемки (единица измерения: м)
Эффективность получения данных	Макс. площадь работы: около 1 км² за один полет (при высоте 182 м, т.е., наземное разрешение составляет приблизительно 5 см/пиксель, в соответствии со стандартами точности Американского общества фотограмметрии и дистанционного зондирования для цифровых ортофотопланов класса III
Система обзора
Макс. скорость	≤50 км/ч при 2 м над поверхностью земли с хорошим освещением
Макс. высота	0–10 м
Рабочий диапазон	0–10 м
Диапазон обнаружения препятствий	0,7–30 м
Угол обзора	Спереди/сзади: 60° (горизонтальный), ±27° (вертикальный) Снизу: 70° (спереди и сзади), 50° (слева и справа)
Частота	Спереди/сзади: 10 ГГц; Снизу： 20 ГГц
Условия функционирования	Поверхность с видимой текстурой, уровень освещенности (> 15 лк)
Камера
Матрица	1” CMOS; Число эффективных пикселей: 20 млн
Объектив	Угол обзора 84°；8.8 мм / 24 мм (эквивалент формата 35 мм)； f/2.8–f/11, автофокус 1 м–∞
Диапазон ISO	Видео: 100–3200 (авто) 100–6400 (ручной)； Фото:100–3200 (авто) 100–12800 (ручной)
Скорость механического затвора	8–1/2000 с
Скорость электронного затвора	8–1/8000 с
Макс. разрешение изображения	4864×3648（4:3）； 5472×3648（3:2）
Режимы видеосъемки	H.264, 4K：3840×2160 30p
Фотоформаты	JPEG
Видеоформаты	MOV
Поддерживаемые файловые системы	FAT32（≤ 32 Гбайт）； exFAT（> 32 Гбайт）
Совместимые карты памяти	microSD, Макс. объем: 128 Гбайт Класс скорости: Class 10, поддержка UHS-1 Скорость передачи ≥15 Мбайт/с
Диапазон рабочих температур	0°...+40°C
Аккумулятор Intelligent Flight Battery (PH4-5870 мАч-15,2 В)
Емкость	5870 мАч
Напряжение	15,2 В
Тип	Литий-полимерный 4S
Энергия	89.2 Вт/ч
Масса нетто	468 г
Диапазон температур зарядки	-10°...+40° C
Макс. мощность зарядки	160 Вт
Емкость	4920 мАч
Напряжение	7,6 В
Тип	Литий-полимерный 2S
Энергия	37,39 Вт/ч
Диапазон рабочих температур	-20°...+40° C
Зарядный концентратор для аккумулятора Intelligent Battery (WCH2)
Входное напряжение	17,3–26,2 В
Напряжение на выходе и ток	8,7 В, 6 A；5 В, 2 A
Диапазон рабочих температур	+5°...+40° C
GNSS
Однополосная передача, высокочувствительный модуль спутниковых систем позиционирования	GPS+BeiDou+Galileo（Азия)； GPS+ГЛОНАСС+Galileo（другие страны） Используемая частота： GPS：L1/L2； ГЛОНАСС：L1/L2； BeiDou：B1/B2； Galileo：E1/E5a Время до первого определения местоположения：< 50 с Точность позиционирования: в вертикальной плоскости: 1,5 см + 1 мд（среднее квадратическое значение）； в горизонтальной плоскости: 1 см + 1 мд（среднее квадратическое значение） 1 мд означает, что погрешность увеличивается на 1 мм с каждым 1 км движения летательного аппарата. Доступно в будущем
Стабилизатор
Стабилизация	По 3 осям (поперечная, продольная и вертикальная)
Наклон	-90°...+30°
Макс. рабочая угловая скорость	90°/с
Диапазон угловых вибраций	±0,02°
Система инфракрасных датчиков
Диапазон обнаружения препятствий	0,2–7 м
Угол обзора	70° (в горизонтальной плоскости), ±10°(в вертикальной поскости)
Частота	10 Гц
Условия функционирования	Диффузно-отражающая поверхность, коэффицент отражения > 8% (стена, деревья, люди и т.д.)
Пульт дистанционного управления
Диапазон рабочих частот	От 2,400 ГГц до 2,483 ГГц (Европа, Япония, Корея)
Мощность передатчика (ЭИИМ)	2,4 ГГц CE / MIC / KCC：< 20 дБм
Макс. дальность передачи сигнала	FCC：7 км； SRRC / CE / MIC / KCC：5 км (на открытом пространстве без помех)
Энергопотребление	16 В (характерное значение)
Внешний монитор	экран 5,5 дюймов, 1920×1080, 1000 кд/м², Android4G RAM+16 Гбайт ROM
Диапазон рабочих температур	0°...+40°C
Зарядный концентратор для аккумулятора Intelligent Flight Battery (ЗАРЯДНЫЙ КОНЦЕНТРАТОР PHANTOM 4)
Напряжение	17,5 В
Диапазон рабочих температур	+5°...+40°C
Емкость	4920 мАч
Напряжение	7,6 В
Тип	Литий-полимерный 2S
Энергия	37,39 Вт/ч
Диапазон рабочих температур	-20°...+40°C
Сетевой адаптер переменного тока (PH4C160)
Напряжение	17,4 В
Номинальная мощность	160 Вт
DJI Phantom 4 Multispectral
Дрон
Взлетная масса	1487 г
Размер по диагонали (без пропеллеров)	350 мм
Макс. высота полета над уровнем моря	19 685 футов (6000 м)
Макс. скорость набора высоты	6 м/с (автоматический полет); 5 м/с (ручное управление)
Макс. скорость снижения	3 м/с
Макс. скорость	50 км/ч (режим P); 58 км/ч (режим A)
Макс. время полета	около 27 минут
Диапазон рабочих температур	0°...+40°C
Диапазон рабочих частот	2,4–2,4835 ГГц (Европа, Япония, Корея)
Мощность передатчика (ЭИИМ)	< 20 дБм (CE/MIC/KCC)
Точность позиционирования	система RTK включена и работает должным образом: по вертикали: ±0,1 м; по горизонтали: ±0,1 м Без использования RTK: в вертикальной плоскости: ±0,1 м (визуальное позиционирование); ±0,5 м (спутниковое позиционирование); в горизонтальной плоскости: ±0,3 м (визуальное позиционирование); ±1,5 м (спутниковое позиционирование)
Выравнивание положения изображения	относительное положение центров шести матриц CMOS и центра антенны бортового D-RTK откалибровано и записывается в формате EXIF для каждого изображения
Система обзора
Макс. скорость	≤ 50 км/ч на высоте 2 м над поверхностью земли при хорошем освещении
Макс. высота	0–10 м
Рабочий диапазон	0–10 м
Диапазон обнаружения препятствий	0,7–30 м
Условия функционирования	поверхность с видимой текстурой, уровень освещенности > 15 лк
Пульт управления
Диапазон рабочих частот	2,4–2,4835 ГГц (Европа, Япония, Корея)
Мощность передатчика (ЭИИМ)	< 20 дБм (CE/MIC/KCC)
Макс. дальность передачи сигнала	FCC/NCC: 7 км; CE/MIC/KCC/SRRC: 5 км (при отсутствии препятствий и помех)
Система передачи сигнала	OcuSync
Встроенный аккумулятор	6000 мАч, литий-полимерный 2S
Рабочий ток/напряжение	1,2 А при напряжении 7,4 В
Держатель для мобильного устройства	планшеты и смартфоны
Время работы	~ 6 часов без подзарядки
Диапазон рабочих температур	0°...+40°C
Сетевой адаптер переменного тока (PH4C160)
Напряжение	17,4 В
Номинальная мощность	160 Вт
Спутниковые системы позиционирования
Одночастотная высокочувствительная спутниковая система позиционирования	GPS + BeiDou + Галилео (Азия); GPS + ГЛОНАСС + Галилео (другие регионы)
Многополосные многосистемные высокоточные спутниковые системы позиционирования RTK	используемая частота GPS: L1/L2; ГЛОНАСС: L1/L2; BeiDou: B1/B2; Галилео[2]: E1/E5 Начальное зафиксированное время: < 50 cТочность позиционирования: 1,5 см + 1 мд по вертикали (среднеквадратичное значение); 1 см + 1 мд по горизонтали (среднеквадратичное значение). 1 мд означает, что погрешность увеличивается на 1 мм за каждый 1 км движения. Точность скорости: 0,03 м/с
Функции создания карт
Размер пикселя по земной поверхности (GSD)	(H/18,9) см/пиксель, где H – высота дрона по отношению к картографируемому участку (единица измерения: м)
Сбор данных	макс. рабочая зона около 0,47 км для одного полета на высоте 180 м, т. е. GSD составляет около 9,52 см/пиксель
Стабилизатор
Рабочий диапазон углов вращения	наклон: -90°...+30°
Камера
Матрицы	шесть 1/2,9-дюймовых матриц CMOS, включая одну матрицу видимого излучения RGB и пять монохромных для формирования мультиспектральных изображений число эффективных пикселей каждой матрицы: 2,08 млн (общее число пикселей: 2,12 млн)
Фильтры	синий (blue, B): 450 нм ± 16 нм, зеленый (green, G): 560 нм ± 16 нм, красный (red, R): 650 нм ± 16 нм, красный край (red edge, RE): 730 нм ± 16 нм, ближний инфракрасный (near-infrared, NIR): 840 нм ± 26 нм
Линзы	угол обзора: 62,7°Фокусное расстояние: 5,74 мм (40 мм – эквивалент формата 35 мм), автофокус установлен на ∞Диафрагма: f/2.2
Диапазон ISO матрицы RGB	200–800
Коэффициент усиления монохромной матрицы	1–8x
Электронный глобальный затвор	1/100–1/20000 с (стандартная камера); 1/100–1/10000 с (мультиспектральные камеры)
Макс. разрешение изображения	1600×1300 (4:3,25)
Фотоформаты	JPEG (стандартные изображения) + TIFF (мультиспектральная обработка изображений)
Поддерживаемые файловые системы	FAT32 (≤ 32 Гбайт); exFAT (> 32 Гбайт)
Типы карт памяти	microSD с минимальной скоростью записи 15 МБ/с. Макс. объем: 128 Гбайт. Класс скорости: Class 10, поддержка UHS-1
Диапазон рабочих температур	0°...+40° C
Аккумулятор INTELLIGENT FLIGHT BATTERY (PH4-5870 МАЧ-15,2 В)
Емкость	5870 мАч
Напряжение	15,2 В
Тип	Литий-полимерный 4S
Энергия	89,2 Вт/ч
Масса нетто	468 г
Диапазон рабочих температур	-10°...+40°C
Диапазон температур зарядки	+5°...+40°C
Макс. мощность зарядки	160 Вт
Зарядный концентратор для аккумулятора INTELLIGENT FLIGHT BATTERY (зарядный концентратор P4 MULTISPECTRAL)
Напряжение	17,5 В
Диапазон рабочих температур	+5°...+40°C
Мобильная станция D-RTK 2 High Precision GNSS
Приемник GNSS
Частота GNSS	Одновременно принимает: GPS: L1 C/A, L2, L5 BEIDOU: B1, B2, B3 GLONASS: F1, F2 Galileo: E1, E5A, E5B
Точность позиционирования	Точечный По горизонтали：1.5 м (RMS) По вертикали：3.0 м (RMS) RTK По горизонтали：1 см + 1 мм/км (RMS) По вертикали：2 см + 1 мм/км (RMS) 1 мм/км: На каждый километр увеличения расстояния точность становится на 1мм меньше. Например, точность по горизонтали составляет 1.1 см, если место приема находится в 1 км от базовой станции.
Частота обновления позиционирования	1 Гц, 2 Гц, 5 Гц, 10 Гц и 20 Гц
Холодный старт	<45 с
Горячий старт	<10 с
Время захвата	<1 с
Надежность загрузки	>99.9%
Формат дифференциальных данных	RTCM 2.X/3.X
IMU
Характеристики	Встроенный 6-осевой акселерометр высокой точности Отслеживание перемещения D-RTK 2 Измерения наклона Электронный ватерпас
Физические характеристики
Габариты (Корпус D-RTK 2 с телескопической трубкой)	68 × 168 × 1708 мм
Класс защиты	IP67
Связь и хранение данных
Каналы передачи данных	OcuSync, Wi-Fi, LAN, 4G
Рабочая частота	2.400 ГГц - 2.483 ГГц (Китай, США, Австралия,Европа, Япония, Корея) 5.725 ГГц - 5.850 ГГц (Китай, США, Австралия)
EIRP	OcuSync 2.4 ГГц SRRC (Материковый Китай) / CE (Европа) / MIC (Япония) / KCC (Корея): < 20 dBmFCC (США, Австралия) / NCC (Тайвань, Китай): < 26 dBm 5.8 ГГц FCC (США, Австралия) / SRRC (Материковый Китай) / NCC (Тайвань, Китай): < 26 dBm Wi-Fi 2.4 ГГц SRRC (Материковый Китай) / CE (Европа) / MIC (Япония) / KCC (Корея): < 20 dBmFCC (США, Австралия) / NCC (Тайвань, Китай): < 22 dBm 5.8 ГГц FCC (США, Австралия) / SRRC (Материковый Китай) / NCC (Тайвань, Китай): < 22 dBm
Расстояние передачи данных	OcuSync: 2 км (при отсутствии препятствий и помех, если расстояние от антенны D-RTK 2 до нижней части штатива составляет 1,8 м, разница в высоте между пультом и D-RTK 2 менее 2 метров, а сам пульт находится в 1,2 м от земли)
Память	16 Гб
Электропараметры
Потребление энергии	12 Вт
Питание	16.5 - 58.8 Впст
Батарея	Тип：литий-ионная Емкость: 4920 мАч Мощность: 37.3 Вт/ч
Время работы	Батарея WB37：>2 час. Батарея MG-12000P：>50 час.
Диапазон рабочих температур
Диапазон рабочих температур	от 0° до 45° C
Аккумулятор для DJI Agras T20
Емкость	17500 мАч
Совместимые БПЛА	DJI AGRAS T20, T16
Совместимое зарядное устройство	4-канальное зарядное устройство для интеллектуальной батареи мощностью в 2600Вт

Описание

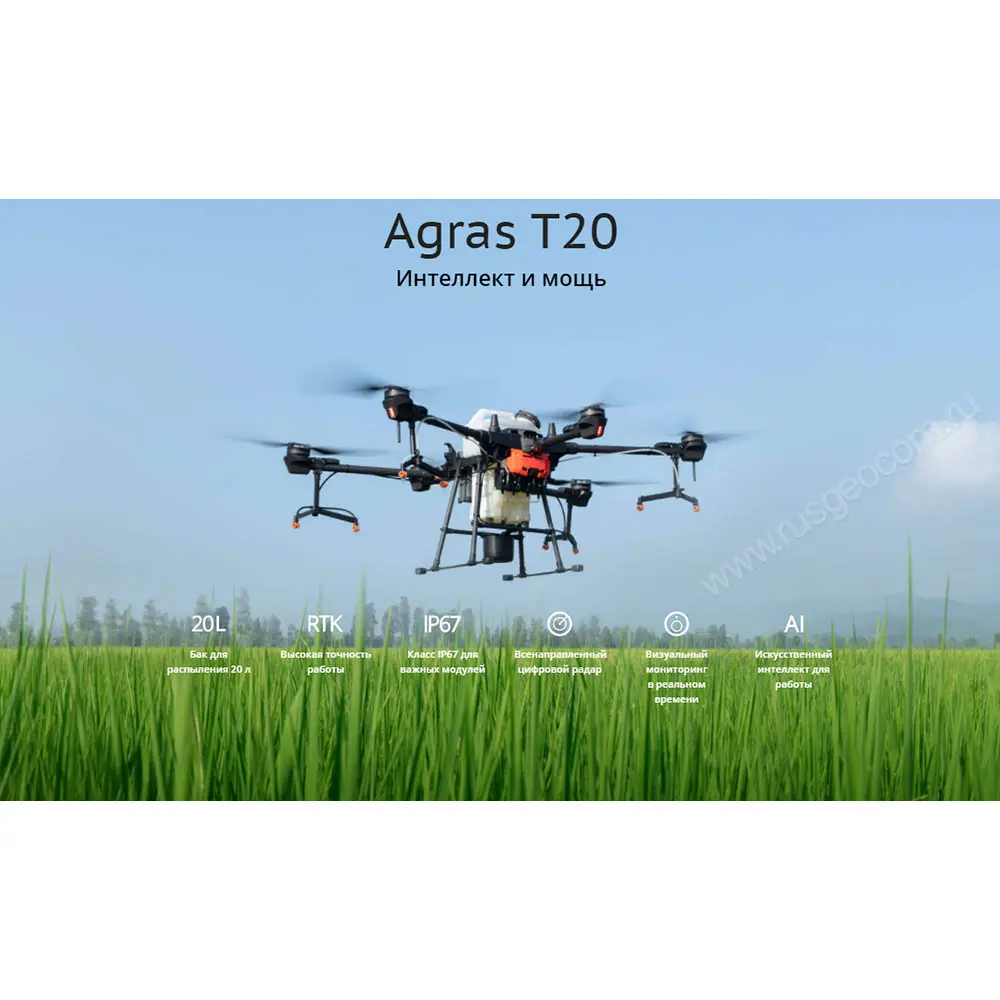

Комплекс полного цикла DJI Agras T20 - платформа сельскохозяйственного назначения для эффективного распыления удобрений, пестицидов и других жидкостей на большой территории. Прибор рассчитан на работу формате 24/7 в широком диапазоне погодных условий и практически на любых ландшафтах.

Комплексное решение на базе агродрона позволяет не только обрабатывать с/х угодья, но также улучшает точность позиционирования, реализует функции мониторинга посевов и помогает экономить материалы за счет адаптивной технологии распределения жидкости в зависимости от темпов роста на конкретном участке.

Для этого комплекс полного цикла DJI Agras T20 снабжен следующими элементами:

Phantom 4 RTK - дрон для картографии, фотограмметрии и высокоточного составления маршрутов;
2 мультисистемные мобильные RTK-станции, которые применяются совместно с Phantom 4 RTK;
Phantom 4 Multispectral - квадрокоптер для оперативного состояния NDVI-карт и мультиспектральных изображений - данных, на базе которых в дальнейшем составляется полетное задание для Т20;
дополнительный аккумулятор и ЗУ с функцией быстрой зарядки для работы в режиме нон-стоп.

Набор оборудования поставляется со всем необходимым ПО для проведения изысканий и контроля рабочего процесса.

Адаптивное позиционирование и универсальность

Платформа DJI Agras T20 оборудована радаром кругового обзора, который обеспечивает автономную навигацию и безопасный облет препятствий независимо от условий видимости и освещения. Предусмотрена FPV-камера и 2 прожектора для круглосуточного контроля хода работ. RTK-модуль отличается сантиметровой точностью позиционирования, что положительно сказывается на качестве обработки посевов.

При установке опциональной системы разбрасывания сельскохозяйственный дрон можно использовать для распределения гранулированных удобрений, семенного и кормового материала.

Продуманная конструкция

Благодаря использованию четырехканального расходомера и системы из 8 сопел профиль распыления DJI Agras T20 получается максимально равномерным. Калибровка и ТО выпускных клапанов не требуют много времени. Так, например, продуть магистрали можно по нажатию кнопки.

Складная конструкция упрощает перевозку коптера. Баки и батареи можно легко и быстро заменить в полевых условиях, что минимизирует время простоев.

Продуманная конструкция

Ключевые характеристики

Объем резервуара - 20 л.
Зона распыления 4 - 7 м при высоте от 1.5 до 3 м.
Производительность - до 12 га/ч.
10 мин полета при максимальной загрузке.
Уровень защиты основных узлов - IP67.
Мультичастотная навигация GPS+ГЛОНАСС.

Купить комплекс полного цикла с DJI Agras T20, а также получить консультацию специалистов вы можете в нашем магазине , по телефону или непосредственно на сайте с помощью формы обратной связи или онлайн-консультанта.
