Измеритель параметров УЗО и линии (контура) Metrel MI 2120 Smartec RCD Loop Line
Тип оборудования: измеритель сопротивления линии, контура и параметров УЗО
Производитель: METREL d.d., СловенияСерия измерителей параметров УЗО: MI Metrel SMARTEC Модель: Metrel MI 2120 Smartec RCD Loop Line
Описание: Прибор для измерения тока УЗО, сопротивления линии и контура, напряжения прикосновения.
Сертификаты на измеритель параметров УЗО и линии (контура) Metrel MI 2120:

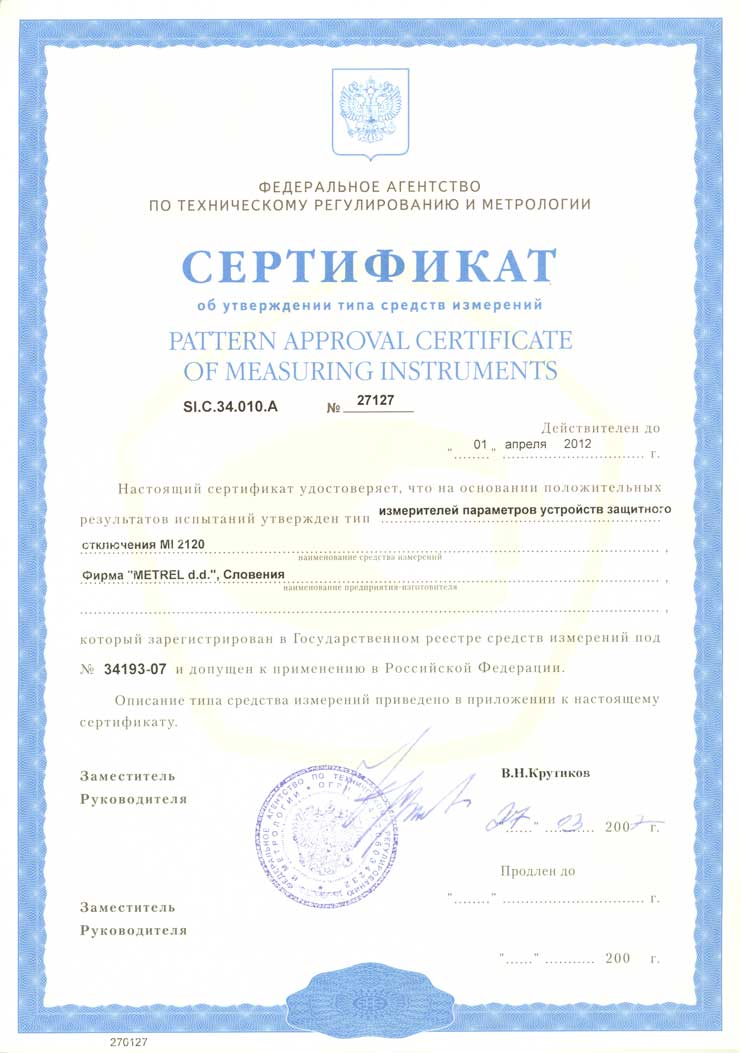

- Свидетельство об утверждении типа средств измерений. Измеритель параметров УЗО и линии (контура) Metrel MI 2120 Smartec RCD Loop Line внесен в Государственный Реестр СИ РФ.
- Декларацмя соответствия требованиям нормативных документов ГОСТ Р 52319-2005, ГОСТ Р 51522-99
Гарантия на измеритель параметров УЗО и линии (контура) Metrel MI 2120 Smartec: 3 года.

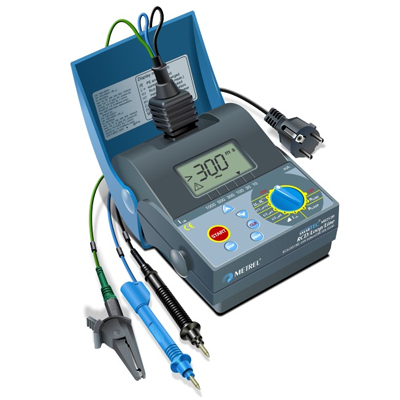

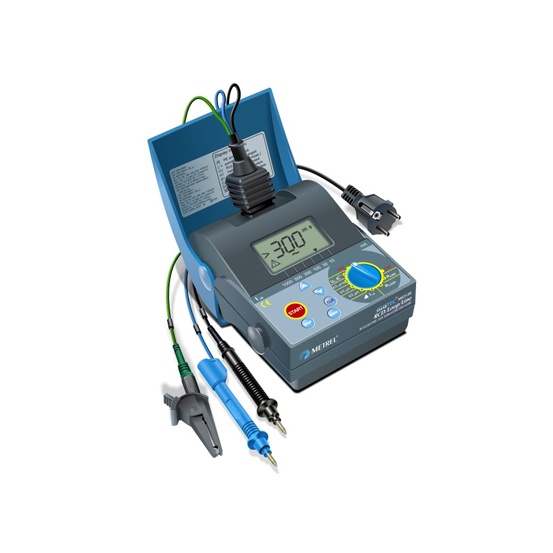

Измеритель параметров УЗО и линии Metrel MI 2120 Smartec
Назначение измерителя параметров УЗО и линии (контура) Metrel MI 2120 Smartec RCD Loop Line
Измеритель MI 2120 SMARTEC RCD/Loop/Line - портативный прибор, предназначенный для полной проверки УЗО, а также для измерения сопротивлений контура и линии.
Функции измерителю параметров УЗО MI 2120 Smartec:
- Измерение тока срабатывания УЗО;
- Измерение времени срабатывания УЗО;
- Измерение напряжения прикосновения;
- Измерение сопротивления контура без отключения УЗО;
- Измерение сопротивлений линии и контура и расчет предполагаемого тока короткого замыкания;
- Измерение напряжения и частоты.
Отличительные особенности измерителя параметров УЗО и линии (контура) Metrel MI 2120 Smartec RCD Loop Line:
- Возможность тестирования селективных и стандартных УЗО типов А и АС с номинальным дифференциальным током 10, 30, 100, 30, 50, 1000 мА.
- Возможность выбора начальной фазы испытательного тока (0° или 180°).
- Возможность регулировки предельного значения напряжения прикосновения.
- Встроенная память рассчитана на 1000 измерений.
- Опциональное ПО SmartLink позволяет быстро генерировать протоколы измерений.
- Большой экран с подсветкой обеспечивает качественное отображение информации.
- Размеры: 155 x 95 x 190 мм
- Масса (без батарей): 1,0 кг
Технические характеристики измерителя параметров УЗО и линии (контура) Metrel MI 2120 Smartec
| Функция | Диапазон измерений | Разрешение | Погрешность измерений |
|---|---|---|---|
| Номинальный дифференциальный ток УЗО I∆N | 10, 30, 100, 300, 500, 1000 мА | ||
| Множитель тока I∆N | x 0.5, x 1, x 5 | ||
| Ток срабатывания УЗО | (0,2...1,1)x I∆N син. ток (тип AC) | 0,05 I∆N | ± 0,1 I∆N |
| (0,2...1,5)x I∆N имп. ток (тип A) | 0,05 I∆N | ± 0,1 I∆N | |
| Время срабатывания УЗО (стандартное УЗО) | 0...300 мс (0,5 x I∆N, I∆N) | 1 мс | ± 3 мс |
| 0...40 мс (5 x I∆N) | 1 мс | ± 3 мс | |
| Время срабатывания УЗО (селективное УЗО) | 0...500 мс (0,5 x I∆N, I∆N) | 1 мс | ± 3 мс |
| 0...150 мс (5 x I∆N) | 1 мс | ± 3 мс | |
| Напряжение прикосновения Uc | 0...19,99 В | 0,01 В | (от 0 до +10)% ± 0,2 В |
| 20,0...99,9 В | 0,1 В | (от 0 до +10)% ± 0,2 В | |
| Напряжение UL-N, L-L, L-PE (В) | 0...440 В | 1 В | ±(3% от измер.+ 3 В) |
| Частота | 45 ... 65 Гц | 0,1 Гц | ±0,2 Гц |
| Сопротивление линии RL-N, L- L; | 0,00 ... 19,99 Ом | 0,01 Ом | ±(5% от измер.+ 0,05 Ом) |
| 20 ... 199,9 Ом | 0,1 Ом | ±(5% от измер.+ 0,05 Ом) | |
| 200 ... 1999 Ом | 1 Ом | ±(5% от измер.+ 0,05 Ом) | |
| Сопротивление контура RL-PE | 0,00 ... 19,99 Ом | 0,01 Ом | ±(5% от измер.+ 0,05 Ом) |
| 20 ... 199,9 Ом | 0,1 Ом | ±(5% от измер.+ 0,05 Ом) | |
| 200 ... 1999 Ом | 1 Ом | ±(5% от измер.+ 0,05 Ом) | |
| Предполагаемый ток короткого замыкания Ipsc | 0,06...42,4kA (для линии)/24,4kA(для контура) | 0,01...100A | Зависит от погрешности RLOOP, RLINE |
| Сопротивление контура RL | 0...19,99 Ом | 0,01 Ом | ± (5% от изм. + 0,05В/ I∆N +0,2Ом) |
| (без отключения УЗО) | 20...199,99 Ом | 0,1 Ом | ± (5% от изм. + 0,05В/ I∆N +0,2Ом) |
| 200...1999 Ом | 1Ом | ± (5% от изм. + 0,05В/ I∆N +0,2Ом) | |
| 2,00 ... 10,00 кОм | 0,01 кОм | ± (5% от изм. + 0,05В/ I∆N +0,2Ом) | |
| Питание | 4 x1,5 В алкал. батареи или 4x1,2 В аккумул. батареи NiCd, NiMH | ||
| Категория перенапряжения | 300 V CAT III | ||
| Степень защиты | Двойная изоляция | ||
| Подключение к ПК | RS 232 | ||

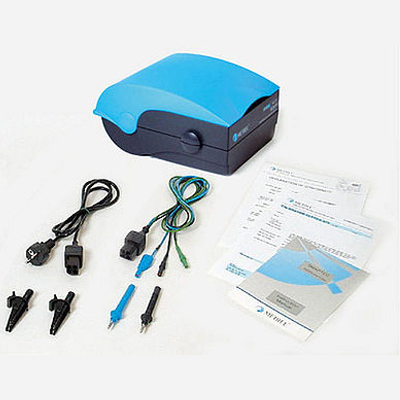

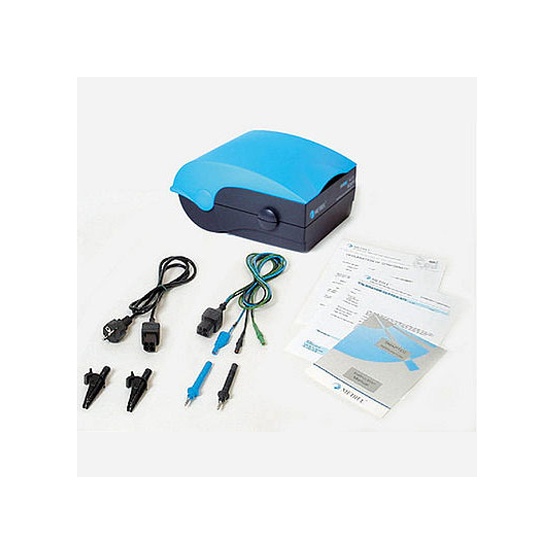

Комплект поставки электроизмерительного прибора MI 2120:
- Прибор SMARTEC RCD/Loop/Line
- Измерительный кабель с вилкой Шуко, 1,5 м
- Универсальный измерительный кабель, 3 x 1,5 м
- 2 измерительных наконечника (синий, черный)
- 2 зажима типа «крокодил» (черный)
- Руководство по эксплуатации
- Свидетельство о метрологической аттестации
Дополнительные принадлежности к измерителю параметров УЗО и линии (контура) Metrel MI 2120 Smartec RCD Loop Line:
- Государственная поверка (2400 руб.)
- Ремень для переноски (400 руб.)
- Сумка для прибора (1400 руб.)
- Зарядное устройство с 4-мя NiMH батареями (3600 руб.)
- Программное обеспечение Smart Link (4500 руб.)
