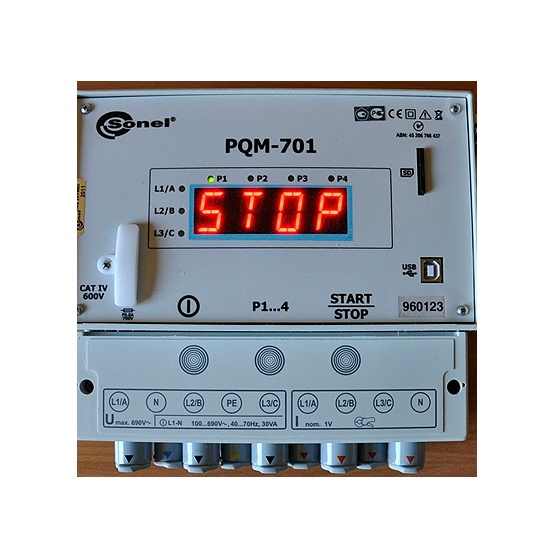

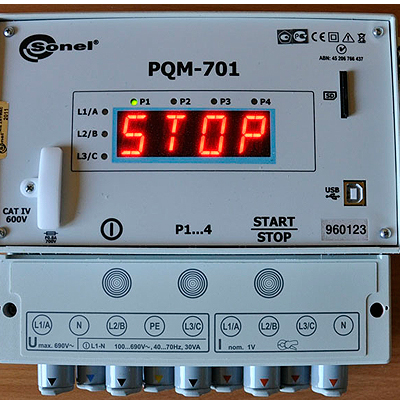

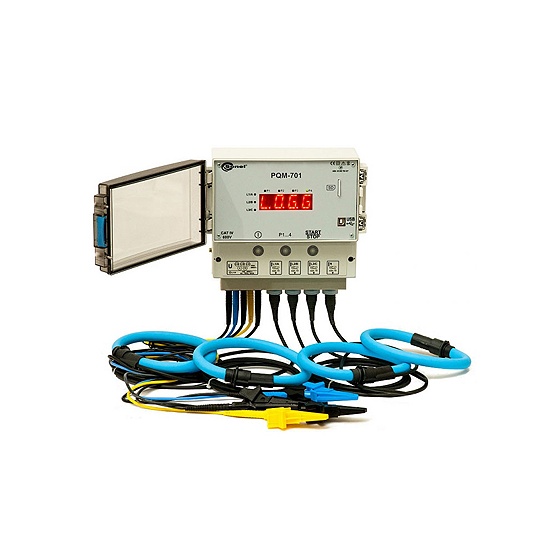

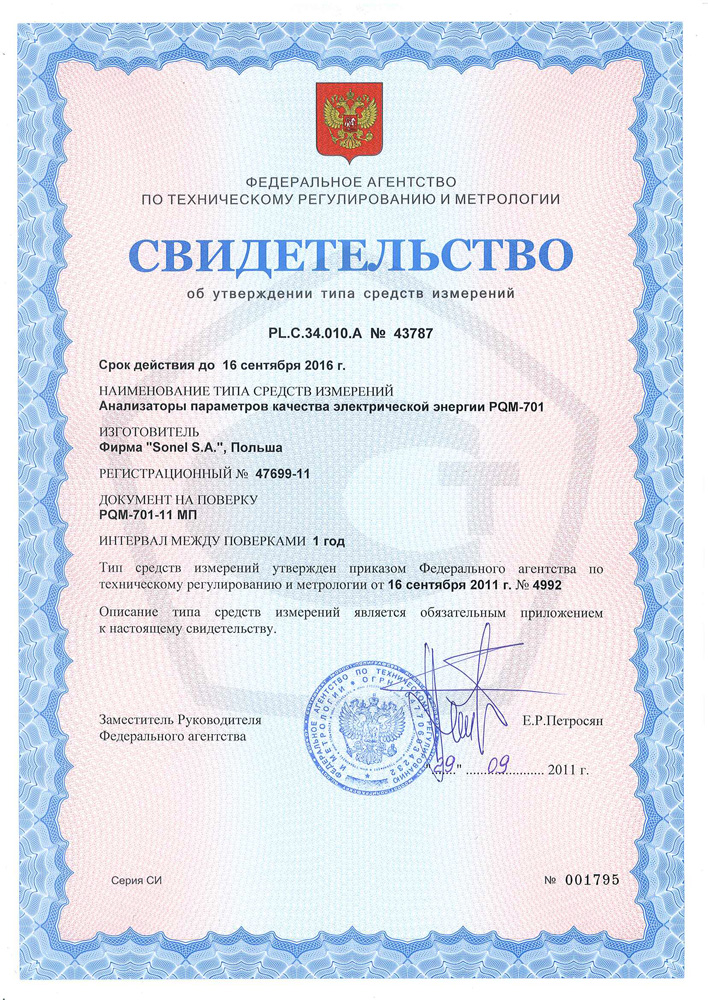

Анализатор качества электрической энергии PQM-701

Индекс для заказа: WMPLPQM701

Тип оборудования: анализатор качества электроэнергии , электроанализатор, анализатор электричества

Производитель: Sonel, ПольшаСерия: PQM-701

Описание: Прибор для анализа качества и количества электрической энергии

Гарантия на анализатор качества электроэнергии PQM-701: 36 месяцев.

Назначение анализатора электроэнергии PQM-701:

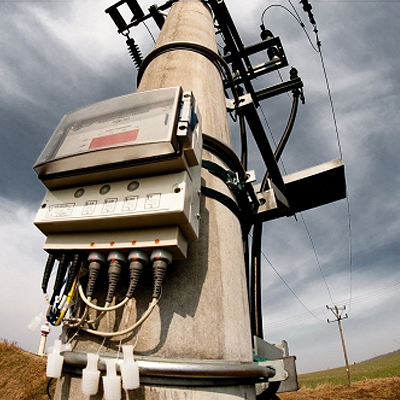

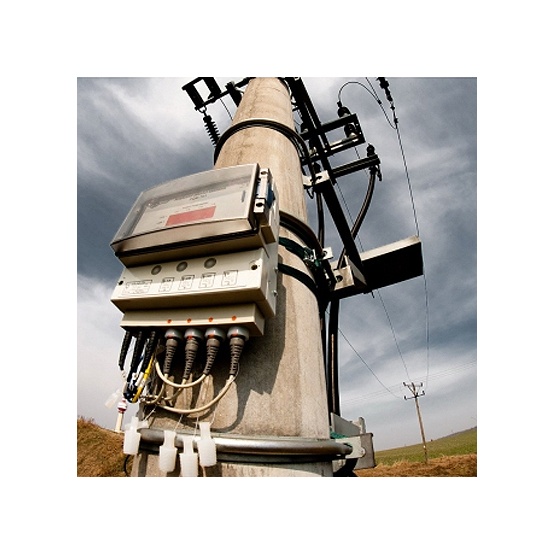

Анализатор электроэнергии PQM-701 разработан для проведения регистрации и анализа основных параметров качества электрической энергии в сетях с номинальными частотами 50/60 Гц согласно: ГОСТ Р 51317.4.30-2008 (МЭК 61000-4-30:2008) и ГОСТ Р 51317.4.7-2008 (МЭК 61000-4-7:2002), EN 50160:2008.Электроанализатор PQM-701 адаптирован для работы в сложных погодных условиях, не восприимчив к электрическим полям (возможна установка непосредственно на ЛЭП). Степень защиты корпуса соответствует IP65.

Встроенный нагреватель автоматически активируется при температуре окружающей среды близкой к 0°C для предотвращения замерзания прибора при отрицательных температурах. Питание нагревателя осуществляется от испытуемой сети по первой фазе L1, с потребляемой мощностью около 10 Вт.

В случае отключения внешнего питания, работа анализатора качества электрической энергии PQM-701 будет поддерживаться за счет внутренней Li-Ion (литий-ионной) аккумуляторной батареи.

• Анализатор электрической энергии PQM-701 обеспечивает автоматическое формирование протоколов параметров качества электрической энергии.

Анализатор качества электрической энергии PQM-701 измеряет и регистрирует:

• напряжения постоянного и переменного тока L1, L2, L3, N, PE (пять измерительных входов, отвечают требованиям EN 61000-4.30 класс А). Минимального, максимального, среднего и мгновенных значений напряжения. Возможно совместное использование с трансформаторами напряжения;
• силы постоянного и переменного тока L1, L2, L3, N (четыре измерительных входа).

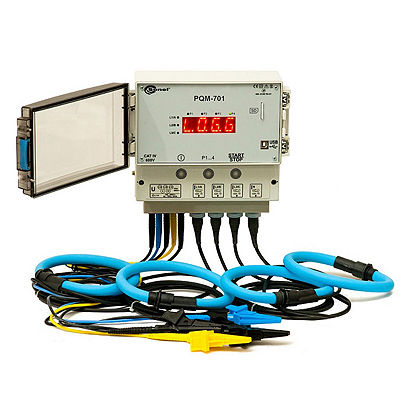

• Минимального, максимального, среднего и мгновенных значений силы тока. Возможно совместное использование с трансформаторами тока. Диапазон измерения зависит от типа токоизмерительных клещей: гибкие клещи F-1, F-2, F-3 (до 3000 А АС, отличаются максимальным диаметром обхвата), клещи C-4 (1000 A AC), клещи C-5 (1000 A AC/DC) и клещи C-6 (10 A AC).
• коэффициента пиковых значений напряжения и тока;
• частоты от 40 Гц до 70 Гц (отвечает требованиям EN 61000-4-30 Класс А);
• мощности: активной (P), реактивной (Q), мощности искажений (D), полной (S);
• энергии: активной (E_P), реактивной (E_Q), полной (E_S);
• коэффициента мощности cosφ, tgφ;
• коэффициента гармонических потерь (К-фактор);
• до 50-й гармоники напряжения и тока (удовлетворяет требованиям EN61000-4-7 Класс I);
• суммарного коэффициента гармонических составляющих напряжения THD U и THD I;
• кратковременной и длительной дозы фликера P_ST и P_LT;
• несимметрии по току и напряжению;
• перенапряжений, провалов, прерываний с возможностью сохранения осциллограмм (удовлетворяет требованиям EN 61000-4-30 Класс А);
• осциллограмм тока и напряжения для каждого периода усреднения.

Программное обеспечение:

Программное обеспечение SONEL Analysis - приложение необходимое для настройки и анализа данных регистрации PQM-701.

Конфигурация анализатора электроэнергии PQM-701:

• Возможность настройки четырех точек измерения: каждой точке соответствует свой алгоритм регистрации, набор номинальных параметров, объем памяти.
• Установка номинальных параметров сети: напряжение (фазное/линейное), частота, тип сети.
• Установка параметров трансформаторов напряжения и/или тока.
• Выбор периода усреднения.
• Расписание запуска и остановки регистрации.
• Установка типа токоизмерительных клещей.
• Условие запуска регистрации: непосредственное, пороговое значение, согласно расписанию.
• Режим измерения в реальном времени
• Широкий набор настроек представления и анализа (отчетов) данных регистрации.

Технические характеристики анализатора электроэнергии PQM-701:

Параметр	Диапазон измерений и условия	Разрешение	Предел допускаемой абсолютной погрешности измерения
Напряжение постоянного и переменного тока URMS (среднеквадратическое значение, f = 40..70 Гц)	10%×Unom ≤ URMS ≤ 150%×Unom для Unom ≥ 100 В	0,01%×Unom	± 0,001 Unom
Коэффициент пиковых значений напряжения	1...10(1...1,65 для напряжения 690В)для URMS ≥ 10% Unom	0,01	± 5%
Частота переменного тока f	От 40,00 Гц до 70,00 Гц для 10%×Unom ≤ URMS ≤ 120%×Unom	0,01 Гц	± 0,01 Гц
Среднеквадратическое значение гармонических составляющих напряжения UH, h (h = 1..50)	От 0 до 120% Unom	0,01%×Unom	±0,0005×Unom(UH, h изм nom)±0,05×UH, h изм(UH, h изм ≥0,01×Unom
Суммарный коэффициент гармонических составляющих напряжения THDU ( h = 2..50)	От 0 до 100,0%(для URMS > 1%×Unom)	0,1%	±0,05×THDUизм
Сила постоянного и переменного тока (среднеквадратическое значение, f = 40..70 Гц) IRMS	Без использования клещей
	От 0 В до 1 В (3,6 ВP-P) K = 1000 А/1 В	0,01% Inom	± 0,004×Inom
	С гибкими клещами F-1, F-2, F-3
	От 1 А до 3000 А (~) (10000 АP-P)	0,01%×Inom	± 0,01×IRMS изм± 0,02×IRMS изм (с учетом доп. погрешности от положения)
	С измерительными клещами C-4
	От 0,1 А до 10 А (~)От 10 А до 50 А (~)От 50 А до 200 А (~)От 200 А до 1000 А (~)От 1000 А до 1200 А (~)(3600 АP-P)	0,01%×Inom	± (0,03 × IRMS изм + 0,1 А)± 0,03 × IRMS изм± 0,015 × IRMS изм± 0,0075 × IRMS изм± 0,005 × IRMS изм
	С измерительными клещами C-5
	От 0,5 А до 100 А (~)(-)От 100 А до 800 А (~)(-)От 800 А до 1000 А (~)(-)От 1000 А до 1400 А (-)(3600 АP-P)	0,01%×Inom	± (0,015×IRMS изм + 1 А)± 0,025×IRMS изм± 0,04×IRMS изм± 0,04×IRMS изм
	С измерительными клещами C-6
	От 0,01 А до 0,1 А (~)От 0,1 А до 1 А (~)От 1 А до 12 А (~)(36 АP-P)	0,01%×Inom	± (0,03×IRMS изм + 1 mА)± 0,025×IRMS изм± 0,01×IRMS изм
Коэффициент пиковых значений силы тока	1..10(1..3,6 для Inom)для IRMS ≥ 1% Inom	0,01	± 5%
Среднеквадратическое значение гармонических составляющих силы тока IH, h (h = 1..50)	В зависимости от типа используемых клещей (см. характеристики IRMS)	0,01%×Inom	± 0,0015×Inom(IH, h изм ± 0,05×IH, hизм(IH, hизм ≥0,03×Inom)
Суммарный коэффициент гармонических составляющих силы тока THDI(h = 2..50)	От 0 до 100,0%(для IRMS > 1%×Inom)	0,1%	± 0,05×THDIизм
Активная мощность P и активная энергия EP	80%×Unom ≤ URMS ≤ 120%×Unom1%×Inom ≤ IRMS ≤ Inom	Зависит от Unom и Inom	± 0,01 × × P(Ep)изм
Реактивная мощность Q и реактивная энергия EQ	80%×Unom ≤ URMS ≤ 120%×Unom2%×Inom ≤ IRMS ≤ Inom	Зависит от Unom и Inom	± 0,01 × × Q(EQ)изм
Полная мощность S и полная энергия ES	80%×Unom ≤ URMS ≤ 120%×Unom2%×Inom ≤ IRMS ≤ Inom	Зависит от Unom и Inom	± 0,01 × × S(ES)изм
Коэффициент мощности PF	От 0 до 1,00Для 50%×Unom ≤ URMS ≤ 120%×Unom 10%×Inom ≤ IRMS ≤ Inom	0,01	± 0,03
Активная и реактивная мощность гармоник	80% Unom ≤ URMS nom5% Inom ≤ IRMS ≤ Inom	Зависит от Unom и Inom
Коэффициент сдвига фаз cosφ (DPF)	От 0 до 1,00Для 50%×Unom ≤ URMS ≤ 120%×Unom10%×Inom ≤ IRMS ≤ Inom	0,01	± 0,03
Угол сдвига фаз между напряжением и силой тока φU, I	От -180,0° до +180,0°	0,01°	± 1°
Кратковременная доза фликера PST	От 0,20 до 10,00Для URMS ≥ 80%×Unom	0,01	± 0,05×PSTизм
Длительная доза фликера Plt	От 0,20 до 10,00 Для URMS ≥ 80%×Unom	0,01	± 0,15 %
Угол сдвига фаз напряжений φU	От -180,0° до +180,0°	0,01°	±1°
Коэффициент несимметрии напряжения по обратной U2/U1 и нулевой последовательности U0/U1	От 0,0% до 20,00%80%×Uном ≤ URMS≤ 120%×Uном	0,1%	± 0,15 %
Угол сдвига фаз силы токов φI	От -180,0° до +180,0°	0,01°	± 1°
Длительность регистрируемых событий t	до 1 месяца	10 мс	± 20 мс
Неопределенность часов реального времени RTC (от -20°С до +55°С)	часы: минуты: секунды: миллисекунды	1 мс	± 0,3 с/24 часа

• U_RMS - измеренное значение напряжения постоянного и переменного тока (среднеквадратическое значение);
• I_RMS - измеренное значение силы постоянного и переменного тока (среднеквадратическое значение);
• U_nom - номинальное значение напряжения, установленное в анализаторе. Возможны установки напряжений из группы: 110/190 В, 115/200 В, 220/380 В, 230/400 В, 240/415 В, 400/690 В (межфазное/линейное). При использовании трансформаторов, в анализаторе возможна установка номинального напряжения (напряжения вторичной обмотки) из группы: 100 В, 110 В, 115 В, 120 В. Таким образом возможна установка номинального напряжения в диапазоне от 100 В до 690 В
• I_nom - номинальное значение предела диапазона измерения для токовых разъемов анализатора (клещей);
• K - коэффициент масштабного преобразования входных для токовых разъемов анализатора;
• h - порядковый номер гармоники;
• U_{H, h изм} - измеренное значение среднеквадратического значения гармонических составляющих напряжения;
• I_{H, h изм} - измеренное значение среднеквадратического значения гармонических составляющих силы тока;
• THD_{U изм} - измеренное значение суммарного коэффициента гармонических составляющих напряжения;
• THD_{I изм} - измеренное значение суммарного коэффициента гармонических составляющих силы тока;
• P(E_p)_изм - измеренное значение активной мощности (активной энергии);
• Q(E_Q)_изм - измеренное значение реактивной мощности (реактивной энергии);
• S(E_S)_изм - измеренное значение полной мощности (полной энергии);
• P_{st изм} - измеренное значение кратковременной дозы фликера;
• P_{lt изм} - измеренное значение длительной дозы фликера.

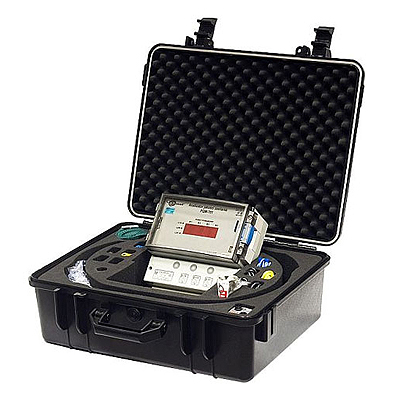

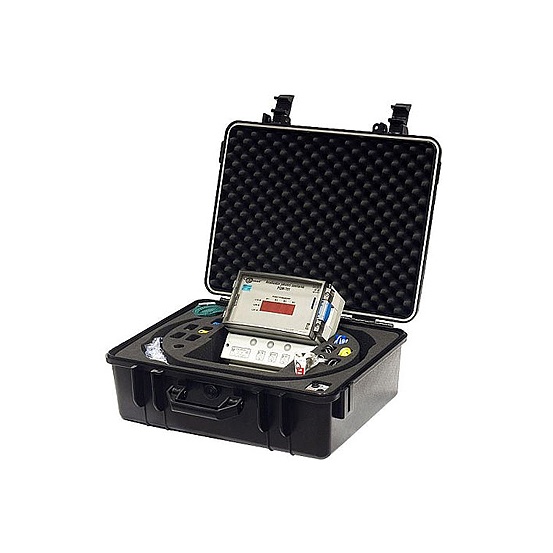

Стандартный комплект поставки анализатора качества электроэнергии PQM-701 :
