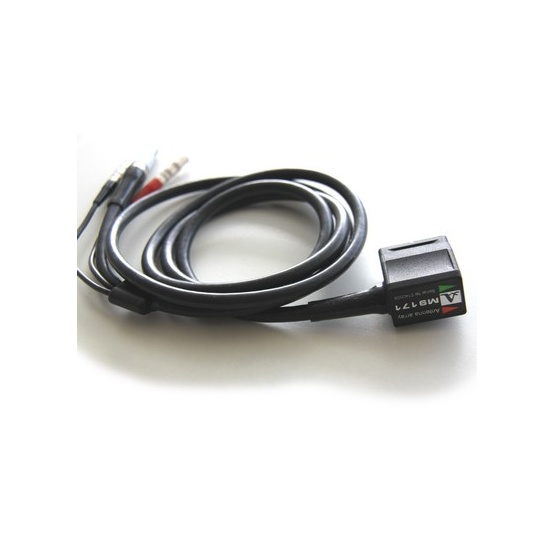

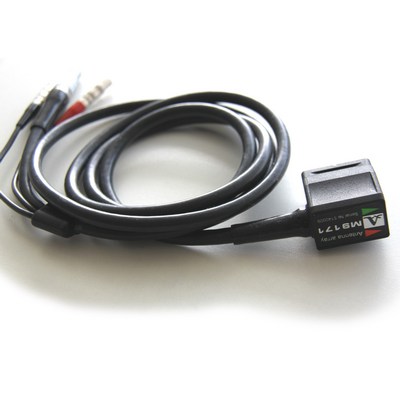

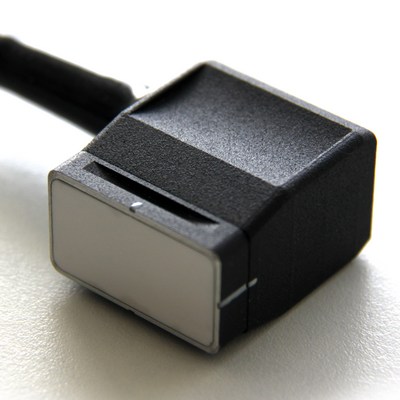

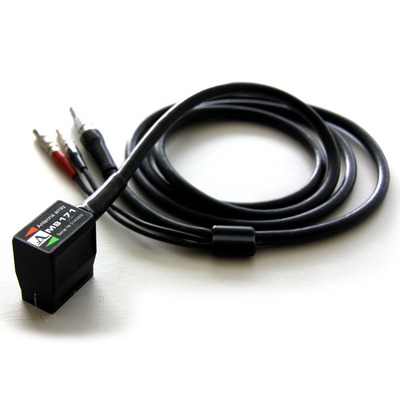

16 элементная цифрофокусируемая антенная решетка является функционально-завершенным устройством, которое состоит из корпуса, кабеля с разъемом для подключения к прибору и сменного акустического модуля.

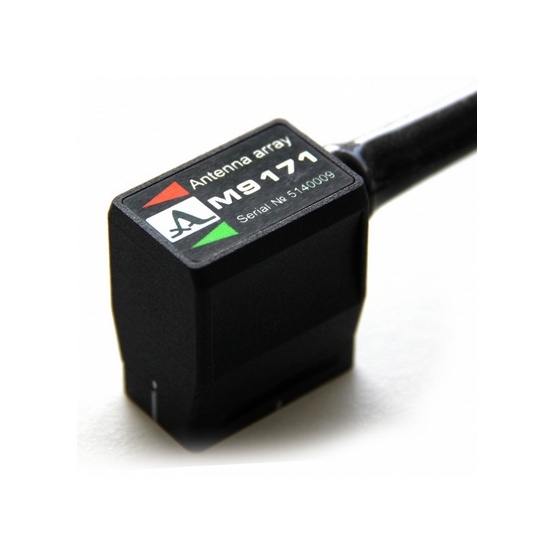

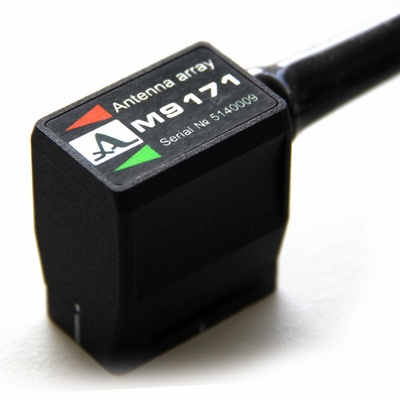

На внешней части корпуса нанесены цветовые метки направления, необходимые для ориентации положения решетки на объекте контроля относительно сформированного изображения на дисплее дефектоскопа ультразвукового А1550 IntroVisor.
Внутри корпуса расположен коммутационный узел с разъемом для подключения сменного акустического модуля.
Характеристики:
| Область применения | контроль металлических и пластиковых конструкций |
| Количество элементов антенной решетки, шт | 16 |
| Акустическая апертура, мм | 26 х 10 |
| Номинальная частота, МГц | 4,0 |
| Рабочий тип волн | Продольные |
| Габаритные размеры (Д х В х Г), мм | 32 х 18 х 44 |
| Масса с кабелем, г, не более | 170 |
| Условия эксплуатации: | |
| -температура воздуха, С° | от - 20 до + 45 |
| - относительная влажность воздуха при температуре +25 С°, %, не выше | 85 |
