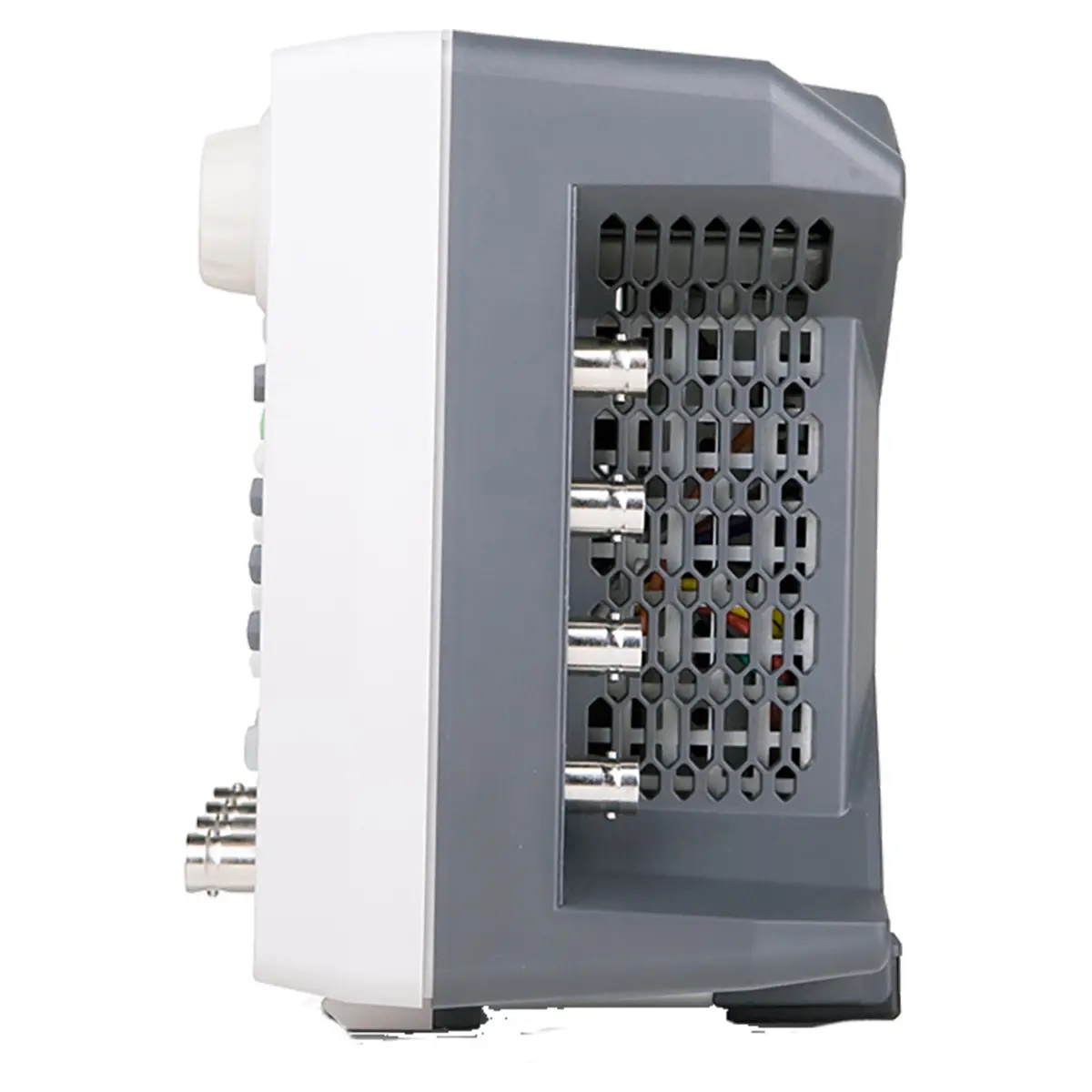

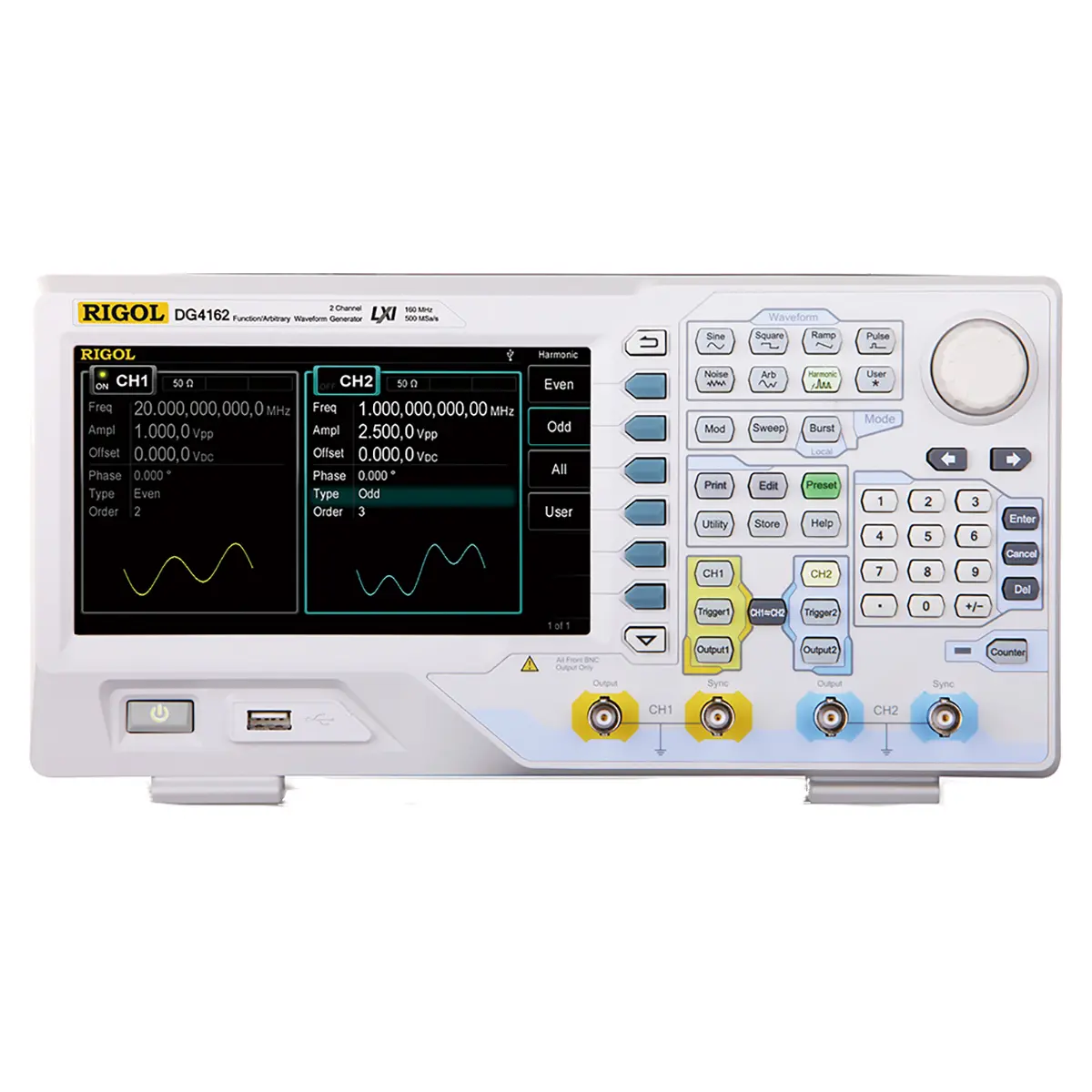

| Максимальная выходная частота | 160 МГц |
|---|
| Количество каналов | 2 |
|---|
| Форма сигнала | стандартные: синусоидальный, прямоугольный, пилообразный, импульсный, белый шум 150 типов специальной формы |
|---|
| Частотные характеристики | |
|---|
| Диапазон | синусоидальный сигнал | 1 мкГц ~ 160 МГц
|
|---|
| прямоугольный сигнал | 1 мкГц ~ 50 МГц
|
| импульсный сигнал | 1 мкГц ~ 40 МГц
|
| пилообразный сигнал | 1 мкГц ~ 4 МГц
|
гармоники
| 1 мкГц ~ 80 МГц
|
белый шум (Гаусс)
| полоса 120 МГц (-3дБ)
|
специальной формы
| 1 мкГц ~ 40 МГц
|
| Разрешение по частоте | 1 мкГц |
|---|
| Точность установки (18°C ~ 28°C) | 2 ppm |
|---|
| Синусоидальный сигнал | |
|---|
| Нелинейные искажения | |
|---|
| DC-1 МГц | < -60 дБн |
|---|
| 1 МГц - 10 МГц | < -55 дБн |
|---|
| 10 МГц - 100 МГц | < -50 дБн |
|---|
| 100 МГц - 160 МГц | < -40 дБн |
|---|
| Коэффициент гармоник | < 0,1% (10-20 кГц) |
|---|
| Общие гармонические искажения | <0,2% (DC ~ 20 кГц, 1 Вп-п) |
|---|
| Негармонические искажения | < -65 дБн (DC ~ 10 МГц) |
|---|
| Фазовый шум | -115 дБн/Гц @ 10 кГц |
|---|
| Прямоугольный сигнал | |
|---|
| Время нарастания / спада | < 8 нс (1 кГц, 1 Вп-п) |
|---|
| Выброс | < 3 % (1 кГц, 1 Вп-п) |
|---|
| Коэф. заполнения | ≤ 10 MГц | 20% ~ 80% |
|---|
| 10 мГц ~ 40 MГц | 40% ~ 60% |
| > 40 MГц | 50% |
| Ассиметрия | регулируемая |
|---|
| Джиттер (СКЗ) | 2 ppm + 500 пс (≤5 МГц, 1 Вп-п)
500 пс (>5 МГц, 1 Вп-п) |
|---|
| Пилообразный сигнал | |
|---|
| Нелинейность | < 1% (1 кГц, 1 Вп-п, 100% симметрия) |
|---|
| Симмметрия | 0 ~ 100% |
|---|
| Импульсный сигнал | |
|---|
| Длительность импульса | ≥ 10 нс |
|---|
| Время нарастания / спада | ≥ 5 нс |
|---|
| Период | от 25 нс до 1000000 с |
|---|
| Выброс | < 3 % (1 кГц, 1 Вп-п) |
|---|
| Джиттер (СКЗ) | 2 ppm + 500 пс (≤5 МГц, 1 Вп-п)
500 пс (>5 МГц, 1 Вп-п) |
|---|
| Специальная форма | |
|---|
| Максимальное количество точек участвующих в формировании сигнала | 16 К |
|---|
| Вертикальное разрешение | 14 бит |
|---|
| Частота дискретизации | 500 Мвыб/сек |
|---|
| Время нарастания | > 5 нс (1 Вп-п) |
|---|
| Джиттер (СКЗ) | 2 ppm + 500 пс (≤5 МГц, 1 Вп-п)
500 пс (>5 МГц, 1 Вп-п) |
|---|
| Интерполяция | выключена, линейная |
|---|
| Способ редактирования | по точкам, сегментами |
|---|
| Генератор гармоник | |
|---|
| Порядок гармоник | ≤ 16 |
|---|
| Тип гармоник | четные, нечетные, все, пользовательские |
|---|
| Амплитуда гармоник | регулируемая |
|---|
| Фаза гармоник | регулируемая |
|---|
| Характеристики выхода | |
|---|
| Амплитуда (50 Ом) | 1 мВп-п - 10 Вп-п (≤20 МГц)
1 мВп-п ~ 5 Вп-п (>20 МГц ~ 60 МГц)
1 мВп-п ~ 2,5 Вп-п (> 60 МГц ~ 120 МГц)
1 мВп-п ~ 1 Вп-п (> 120 МГц ~ 160 МГц) |
|---|
| Точность установки (1 кГц, >10 мВп-п, синус) | ±(1%+2 мВ) |
|---|
| Неравномерность АЧХ (синус, 1,25 Вп-п, 50 Ом) | ±0,1 дБ (≤10 МГц)
±0,2 дБ (>10 МГц ~ 60 МГц)
±0,4 дБ (>60 МГц ~ 100 МГц)
±0,8 дБ (>100 МГц ~ 160 МГц) |
|---|
| Единицы установки | Вп-п, Вскз, дБм |
|---|
| Разрешение | 1 мВ или 3 бит |
|---|
| Смещение (50 Ом) | |
|---|
| Диапазон | ±5 В АС+DC |
|---|
| Точность установки | ±(1% + 5 мВ +0,5% от амплитуды) |
|---|
| Выход сигнала | |
|---|
| Импеданс | 50 Ом |
|---|
| Защита | от короткого замыкания, автоматическое отключение выхода при перегрузке |
|---|
| Модуляция | |
|---|
| Тип модуляции | AM, FM, PM, ASK, FSK, PSK, BPSK, QPSK, 3FSK, 4FSK, OSK, PWM |
|---|
| AM Модуляция (AM) | |
|---|
| Несущая | синус, прямоугольный, пила, шум, произвольной формы (кроме DC) |
|---|
| Источник | внутренний / внешний |
|---|
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы |
|---|
| Частота модуляции | 2 мГц ~ 50 кГц |
|---|
| Коэффициент модуляции | 0% ~ 120% |
|---|
| ЧМ Модуляция (FM) | |
|---|
| Несущая | синус, прямоугольный, пила, шум, произвольной формы (кроме DC) |
|---|
| Источник | внутренний / внешний |
|---|
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы |
|---|
| Частота модуляции | 2 мГц ~ 50 кГц |
|---|
| ФМ Модуляция (PM) | |
|---|
| Несущая | синус, прямоугольный, пила, шум, произвольной формы (кроме DC) |
|---|
| Источник | внутренний / внешний |
|---|
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы |
|---|
| Частота модуляции | 2 мГц ~ 50 кГц |
|---|
| Девиация | 0 ~ 360° |
|---|
| Частотная манипуляция (FSK, 3FSK, 4 FSK) | |
|---|
| Несущая | синус, прямоугольный, пила, шум, произвольной формы (кроме DC) |
|---|
| Источник | внутренний / внешний - для FSK
внутренний - для 3FSK, 4FSK |
|---|
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% |
|---|
| Частота переключения | 2 мГц ~ 1 МГц |
|---|
| Амплитудная манипуляция (ASK) | |
|---|
| Несущая | синус, прямоугольный, пила, шум, произвольной формы (кроме DC) |
|---|
| Источник | внутренний / внешний |
|---|
| Модулирующий сигнал | прямоугольный с коэффициентом заполнения 50% |
|---|
| Частота переключения | 2 мГц ~ 1 МГц |
|---|
| OSK манипуляция | |
|---|
| Несущая | синус |
|---|
| Источник | внутренний / внешний |
|---|
| Модулирующий сигнал | синус, прямоугольный, пила, шум, произвольной формы |
|---|
| Частота модуляции | 2 мГц ~ 50 кГц |
|---|
| Девиация | 0%~100% длительности импульса |
|---|
| Вход внешнего запуска | |
|---|
| Диапазон напряжения | 75 мВскз ~ ± 2,5 В DC+AC |
|---|
| Полоса | 5 МГц |
|---|
| Импеданс входа | 100 Ом |
|---|
| Режим свипирования (качания) | |
|---|
| Форма | синус, прямоугольный, пила, произвольной формы (кроме DC) |
|---|
| Закон | линейный, логарифмический, ступенчатый |
|---|
| Диапазон частот | от 1 мкГц до 160 МГц |
|---|
| Направление | вверх / вниз |
|---|
| Время свипирования | от 1 мс до 300 с |
|---|
| Время стояния / возврата | от 0 мс до 300 с |
|---|
| Источник запуска | ручной, внешний, внутренний |
|---|
| Маркер | спадающий фронт или синхросигнал (программируется) |
|---|
| Режим пачек импульсов | |
|---|
| Форма | синус, прямоугольный, пила, импульсный, шум, произвольной формы (кроме DC) |
|---|
| Частота несущей | от 2 мГц до 160 МГц |
|---|
| Количество импульсов в пачке | от 1 до 1000000 или бесконечное |
|---|
| Начальная / Конечная фаза | от 0° до 360° |
|---|
| Внутренний период | от 2 мкс до 500 с |
|---|
| Стробированный запуск | внешний запуск |
|---|
| Источник запуска | ручной, внешний, внутренний |
|---|
| Задержка запуска | от 0 нс до 85 с |
|---|
| Частотомер | |
|---|
| Измеряемый параметр | частота, период, длительность положительного / отрицательного импульса, коэффициент заполнения |
|---|
| Частотный диапазон | 1 мrГц ~ 200 МГц |
|---|
| Разрешение по частоте | 6 разрядов/с |
|---|
| Диапазон периода | 5 нс ~ 16 дней |
|---|
| Диапазон амплитуд и чувствительность (немодулированный сигнал, аттенюация отключена) | DC связь | DC диапазон девиации | +1.5 В DC |
|---|
| 1 мкГц ~ 100 МГц | 50 мВскз ~ ±2,5 В AC+DC |
| 100 МГц ~ 200 МГц | 100 мВскз ~ ±2,5 В AC+DC |
| AC связь | 1 мкГц ~ 100 МГц | 50 мВскз ~ ±2,5 Вп-п |
| 100 МГц ~ 200 МГц | 100 мВскз ~ ±2,5 Вп-п |
| Длительность импульса и коэффициент заполнения (DC связь) | диапазон частоты: 1 мкГц ~ 25 МГц
диапазон амплитуды: 50 мВскз ~ ±2,5 В AC+DC
длительность импульса: ≥20 нс
разрешение: 5 нс |
|---|
| Коэффициент заполнения | 0 ~ 100% |
|---|
| Параметры входа | входной импеданс | 50 Ом,1 МОм |
|---|
| тип связи | AC, DC |
| ФНЧ | ON: полоса 250 кГц, OFF: полоса 200 МГц |
| аттенюация | включен: "х10", выключен: "х1" |
| Система запуска | уровень запуска: ±2,5 В |
|---|
| чувствительность: от 0% (гистерезис 140 мВ) до 100% (гистерезис 2 мВ) |
| Время счета | 1,310 мс; 10,48 мс; 166,7 мс; 1,342 с; 10,73 с; больше 10 с |
|---|
| Активация защиты | ±7 В AC+DC (аттенюатор выключен, 1 МОм)
±70 В AC+DC (аттенюатор включен, 1 МОм)
5 Вскз (50 Ом) |

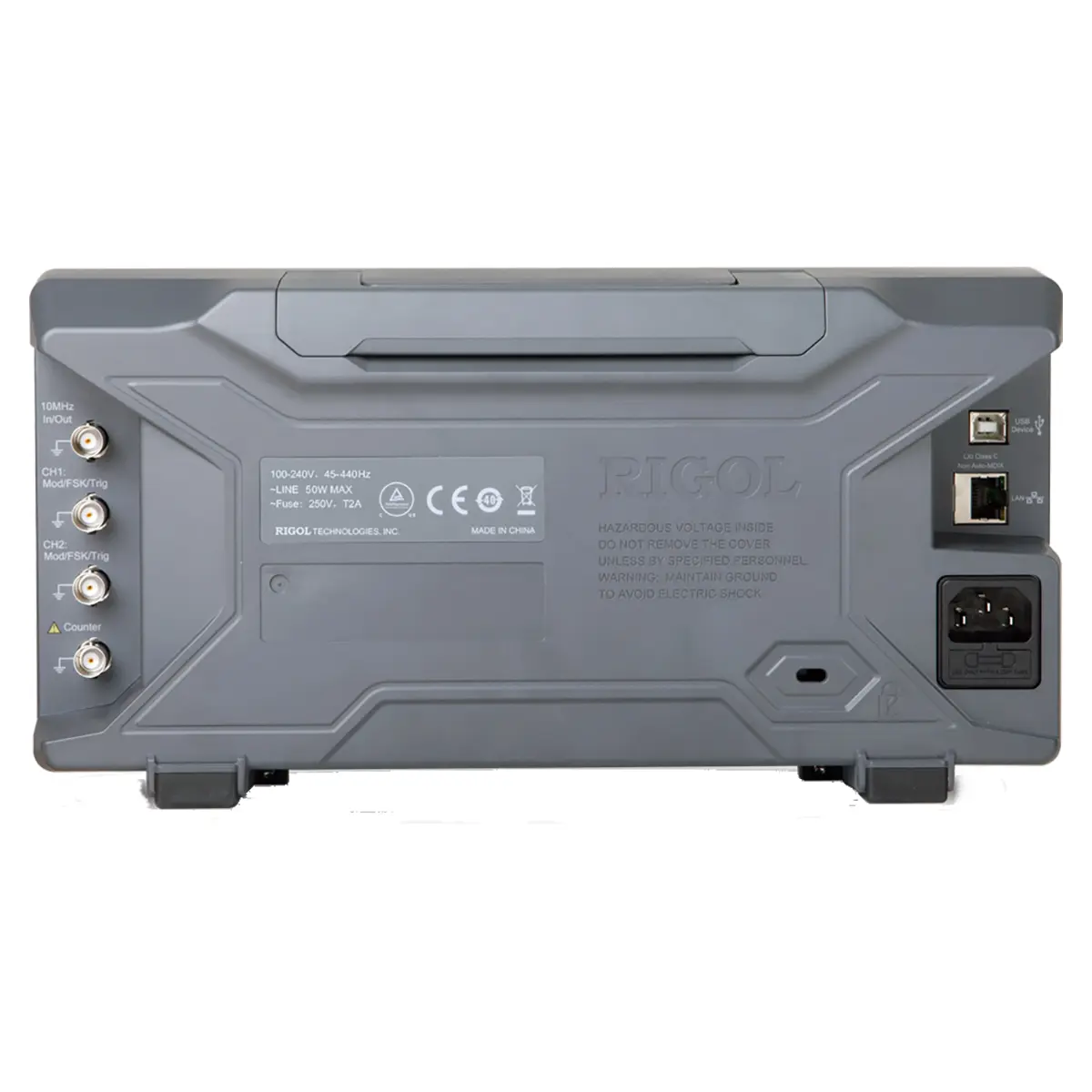

|---|
| Вход/выход 10 МГц | |
|---|
| Вход внешнего опорного сигнала | |
|---|
| Частота | 10 МГц ± 50 Гц |
|---|
| Уровень | от 250 мВп-п до 5 Вп-п |
|---|
| Время блокировки | < 2 c |
|---|
| Импеданс | 1 кОм, закрытый вход (AC) |
|---|
| Сдвиг фазы | |
|---|
| Диапазон | от 0° до 360° |
|---|
| Разрешение | 0,03° |
|---|
| Выход внутреннего опорного сигнала | |
|---|
| Частота | 10 МГц ± 50 Гц |
|---|
| Уровень | 3,3 Вп-п |
|---|
| Импеданс | 50 кОм, закрытый вход (AC) |
|---|
| Выход синхронизации | |
|---|
| Уровень | TTL-совместимый |
|---|
| Импеданс | 50 Ом |
|---|
| Основные характеристики | |
|---|
| Тип дисплея | жидкокристаллический, 7" TFT, 800 х 480, 16 млн. цветов |
|---|
| Питание | 100~240 В АСскз, 45~440 Гц, CATII |
|---|
| Интерфейс | USB устройство, USB host (2), LAN |
|---|
| Потребляемая мощность | не более 50 Вт |
|---|
| Рабочая температура | 10 °C...40 °C |
|---|
| Габаритные размеры | 313 х 161 х 117 мм |
|---|
| Вес | 3,2 кг |
|---|
