Назначение стилоскопа СЛУ

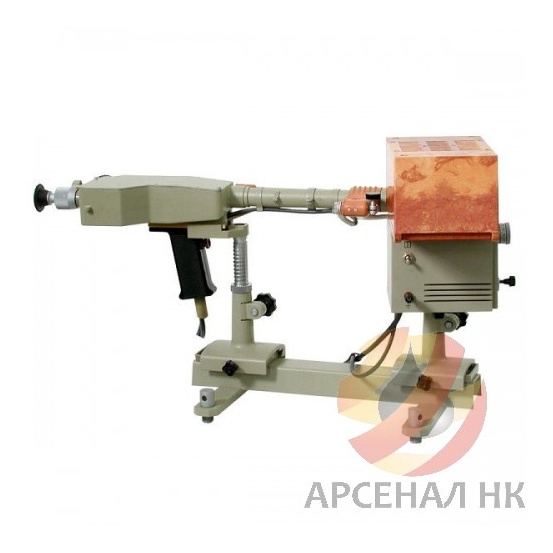

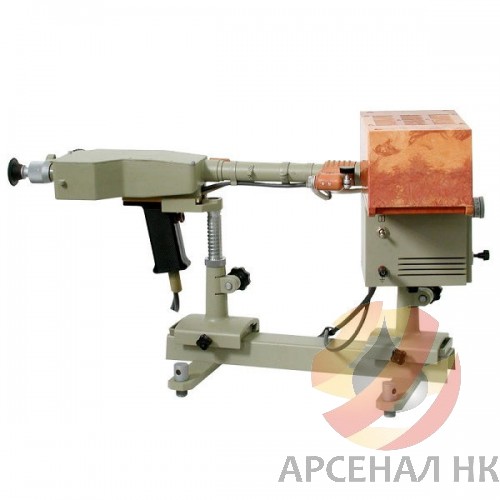

Стилоскоп универсальный СЛУ-1 предназначен для быстрого визуального качественного и сравнительного количественного анализа черных и цветных сплавов в видимой области спектра. Универсальный стилоскоп применяется для экспрессных анализов, к точности которых не предъявляется высоких требований. Анализу могут быть подвергнуты образцы любых размеров и форм как непосредственно на месте, где расположен объект анализа, так и в лабораторных условиях.
Стилоскоп может быть использован на складах при контроле материала, на шихтовых дворах, пунктах сортировки металлического лома, экспресс-лабораториях литейных цехов, в научно-исследовательских лабораториях.
Стилоскоп СЛУ включает в свой состав:
- Спектральный аппарат СЛУ;
- Генератор;
- Штатив.
Стилоскоп СЛУ позволяет:
- Классифицировать скрап и металлолом;
- Разбраковывать материалы по маркам на складах металла и полуфабрикатов;
- Контролировать марки материала готовых деталей и изделий;
Отличительные особенности стилоскопа СЛУ-1
- Возможность определения фосфора и углерода в искровом режиме;
- Проведение анализов в стационарных и полевых условиях;
- Высокую надежность работы;
- Удобство эксплуатации;
Технические характеристики стилоскопа СЛУ-1
- Рабочий спектральный диапазон, нм от 390 до 700
Обратная линейная дисперсия, нм/мм
- для области 390 нм 1,65
- для области 470 нм 3,5
- для области 700 нм 13,34
- Предел разрешения, нм 0,089
- Фокусное расстояние объектива, мм 322,2
Габаритные размеры, мм:
- Стилоскопа 175х190х695
- блока питания 375х150х350
- источника света 300х180х380
Масса комплекта, не более 35кг
Принцип действия универсального стилоскопа СЛУ 1
Анализ с помощью стилоскопа заключается в следующем. Между анализируемым образцом и электродом зажигается электрическая дуга или искра, и ее излучение направляется однолинзовым осветителем в щель стилоскопа. Наблюдатель рассматривает в окуляр спектр анализируемого сплава.
Комплект поставки стилоскопа СЛУ:
Стилоскоп, блок питания, источник света, электрод дисковый, подставка, рельс, шток, оправа, кабель, запасные части (винты, вставки плавкие), диски, лампа, стекло защитное, электроды), сменная оправа. Документация: паспорт, методики спектрального анализа сталей на универсальном стилоскопе СЛУ.
Дополнительные принадлежности для стилоскопа СЛУ-1:
По желанию заказчика типовой комплект стилоскопа СЛУ может быть дополнен набором сертифицированных образцов различных сплавов.
